HW kutija za uređaje za šuplje zidove 61, CEE/PERILEX
Tip HG 61-AD
Br.art. 2003818
EAN 4012196689880
Br.art. / Tip
2003818 / HG 61-AD
Visina
61 mm
Prečnik rupe za bušenje
74 mm
Prečnik
74 mm
Broj uvoda
9
za prečnik cevi
20/25 mm
kl. PJ: 10 Komad
10Komad
Komad
Opis

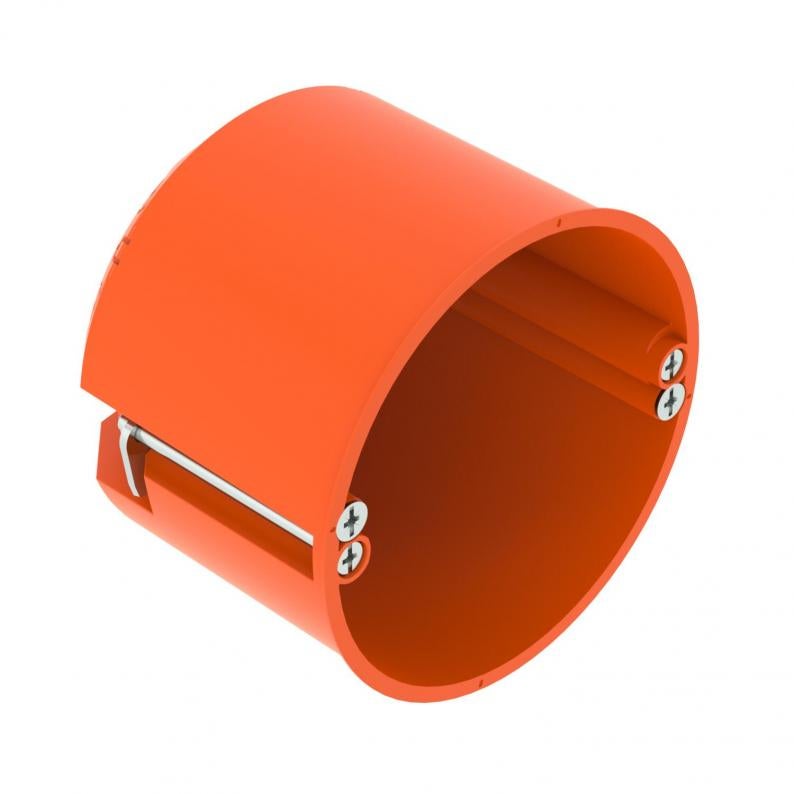

CEE/PERILEX kutija za uređaje za šuplje zidove za upotrebu u šupljim zidovima sa dubinom ugradnje od najmanje 61 mm i debljinom ploča od 5 - 40 mm.
• 2 rupe za vijke
• vijci za uređaje, stezne lajsne
• 3 kombinovane uvodnice za cevi Ø 20 i 25 mm
• 3 uvodnika za NYM kablove 3 x 2,5 mm² ili 5 x 1,5 mm²
• 2 uvodnika za NYM kablove 5 x 2,5 mm² ili 7 x 1,5 mm²
• 1 uvodnik za NYM kablove 3 x 1,5 mm²
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
• 2 rupe za vijke
• vijci za uređaje, stezne lajsne
• 3 kombinovane uvodnice za cevi Ø 20 i 25 mm
• 3 uvodnika za NYM kablove 3 x 2,5 mm² ili 5 x 1,5 mm²
• 2 uvodnika za NYM kablove 5 x 2,5 mm² ili 7 x 1,5 mm²
• 1 uvodnik za NYM kablove 3 x 1,5 mm²
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
Tehnički podaci
Dimenzije
| Visina | 61 mm |
|---|
Tehnički podaci
| Vrsta uvoda | NYM vodovi i cevi |
|---|---|
| Otporno na udarce | ne |
| Broj umetaka | 1 |
| Prečnik rupe za bušenje | 74 mm |
| Odgovara za debljinu ploče min. | 5 mm |
| Odgovara za debljinu ploče maks. | 40 mm |
| Prečnik | 74 mm |
| bez halogena | da |
| Broj uvoda | 9 |
| Pričvršćivanje uređaja | Vijci |
| Vrsta zaštite | IP30 |
| Vrsta uvoda u kućište | Otvor za probijanje |
| za prečnik cevi | 20/25 mm |
| Sa vijcima | da |
| Hermetički | ne |
| Potpornici | bez |
| Nominalni prečnik min. | 1,5 mm² |
| Nominalni prečnik maks. | 2,5 mm² |
| Oblik | okruglo |
| Poklopac | bez |
| Pričvršćivanje poklopca | Vijci |
| Usaglašeno sa ROHS | da |
| samogasiv | Prema VDE 0471/IEC 60695-2-11, temperatura testiranja 850°C |
| Kombinovani uvodi Ø 20 / 25 mm | 3 |
| Kablovske uvodnice 3 x 2,5 mm² / 5 x 1,5 mm² | 3 |
| Kablovske uvodnice 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Kablovske uvodnice 3 x 1,5 mm² | 1 |

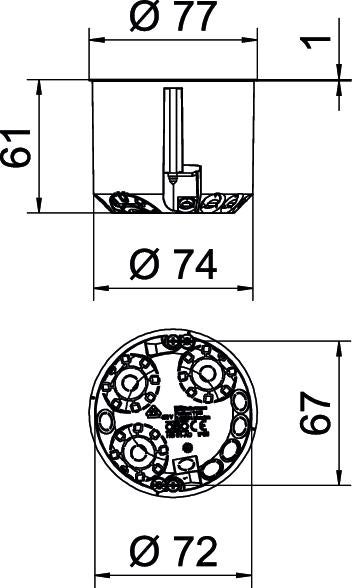

| Dimenzija | Ø74mm, H61mm |
| Materijal | Polipropilen |
| Boja | narandžasto |
| Nominalni napon | 400 V |
| Serija proizvoda | WIN Series |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,0809 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0809 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
