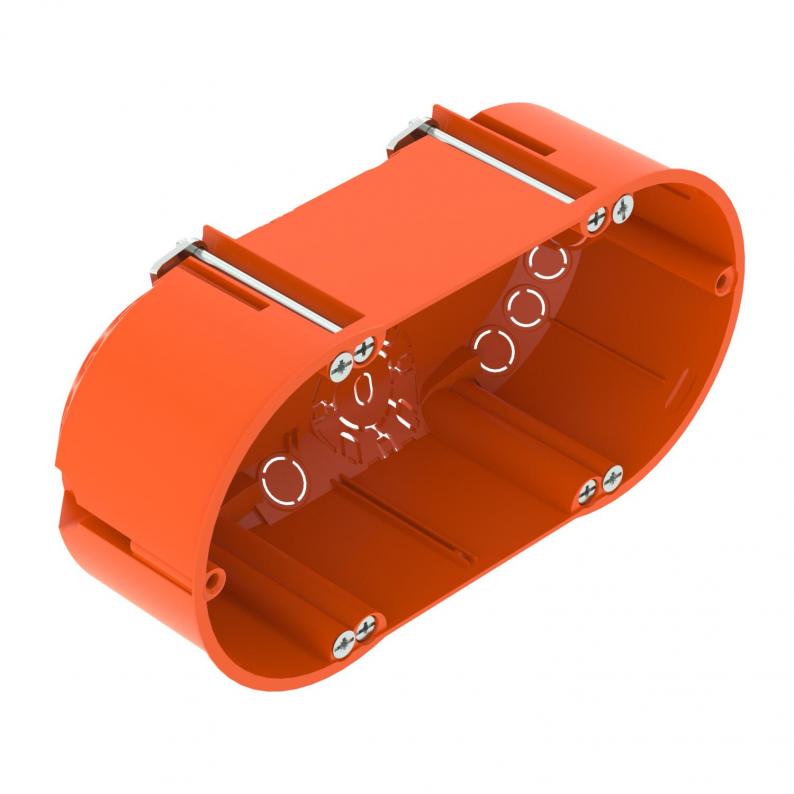

HW kutija za uređaje za šuplje zidove 47, dvostruka
Tip HG 47-DV
Br.art. 2003822
EAN 4012196863945
Br.art. / Tip
2003822 / HG 47-DV
Visina
47 mm
Prečnik rupe za bušenje
68 mm
Broj uvoda
12
za prečnik cevi
20/25 mm
kl. PJ: 10 Komad
10Komad
Komad
Opis
Dvostruka kutija za uređaje za šuplje zidove za upotrebu u šupljim zidovima sa dubinom ugradnje od najmanje 47 mm i debljinom ploča od 5 - 40 mm.
• 6 rupa za vijke
• vijci za uređaje, stezne lajsne
• 4 kombinovane uvodnice za cevi Ø 20 i 25 mm
• 4 uvodnika za NYM kablove 3 x 1,5 mm²
• 2 uvodnika za NYM kablove 3 x 2,5 mm² ili 5 x 1,5 mm²
• 2 uvodnika za NYM kablove 5 x 2,5 mm² ili 7 x 1,5 mm²
• Povezivanje sa dodatnim kutijama za uređaje pomoću priključnih nosača tipa ZH 11-V
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
• 6 rupa za vijke
• vijci za uređaje, stezne lajsne
• 4 kombinovane uvodnice za cevi Ø 20 i 25 mm
• 4 uvodnika za NYM kablove 3 x 1,5 mm²
• 2 uvodnika za NYM kablove 3 x 2,5 mm² ili 5 x 1,5 mm²
• 2 uvodnika za NYM kablove 5 x 2,5 mm² ili 7 x 1,5 mm²
• Povezivanje sa dodatnim kutijama za uređaje pomoću priključnih nosača tipa ZH 11-V
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
Tehnički podaci

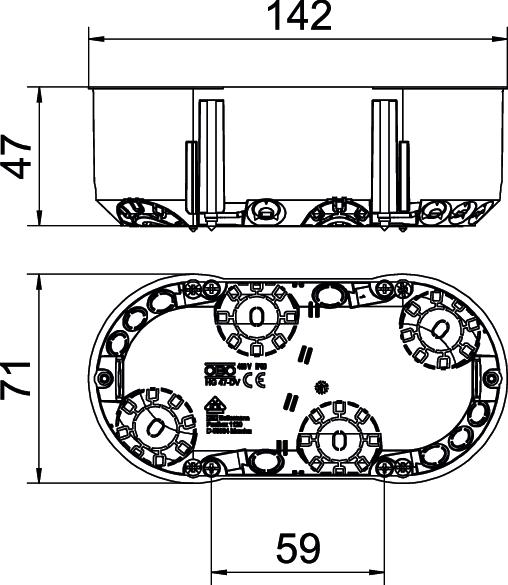

Dimenzije
| Dužina | 142 mm |
|---|---|
| Širina | 71 mm |
| Visina | 47 mm |
Tehnički podaci
| Vrsta uvoda | NYM vodovi, vodovi za prenos podataka i cevi |
|---|---|
| Otporno na udarce | ne |
| Broj umetaka | 2 |
| Prečnik rupe za bušenje | 68 mm |
| Odgovara za debljinu ploče min. | 5 mm |
| Odgovara za debljinu ploče maks. | 40 mm |
| bez halogena | da |
| Broj uvoda | 12 |
| Pričvršćivanje uređaja | Vijci |
| Vrsta zaštite | IP30 |
| Vrsta uvoda u kućište | Otvor za probijanje |
| za prečnik cevi | 20/25 mm |
| Sa vijcima | da |
| Hermetički | ne |
| Potpornici | Priključni potpornici |
| Nominalni prečnik min. | 1,5 mm² |
| Nominalni prečnik maks. | 2,5 mm² |
| Oblik | ovalno |
| Poklopac | bez |
| Pričvršćivanje poklopca | Vijci |
| Usaglašeno sa ROHS | da |
| samogasiv | Prema VDE 0471/IEC 60695-2-11, temperatura testiranja 850°C |
| Kombinovani uvodi Ø 20 / 25 mm | 4 |
| Kablovske uvodnice 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Kablovske uvodnice 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Kablovske uvodnice 3 x 1,5 mm² | 4 |
| Dimenzija | 142x71 |
| Materijal | Polipropilen |
| Boja | narandžasto |
| Nominalni napon | 400 V |
| Serija proizvoda | WIN Series |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,1446 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,1446 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
