Zidna i konzola nosača MWAG 12 FS

Zidna i konzola nosača MWAG 12 FS

Tip MWAG 12 11 FS
Br.art. 6424600
EAN 4012196324736
Prikaži sve varijante
Br.art. / Tip
Širina
F u kN

kl. PJ: 1 Komad

Komad

Opis

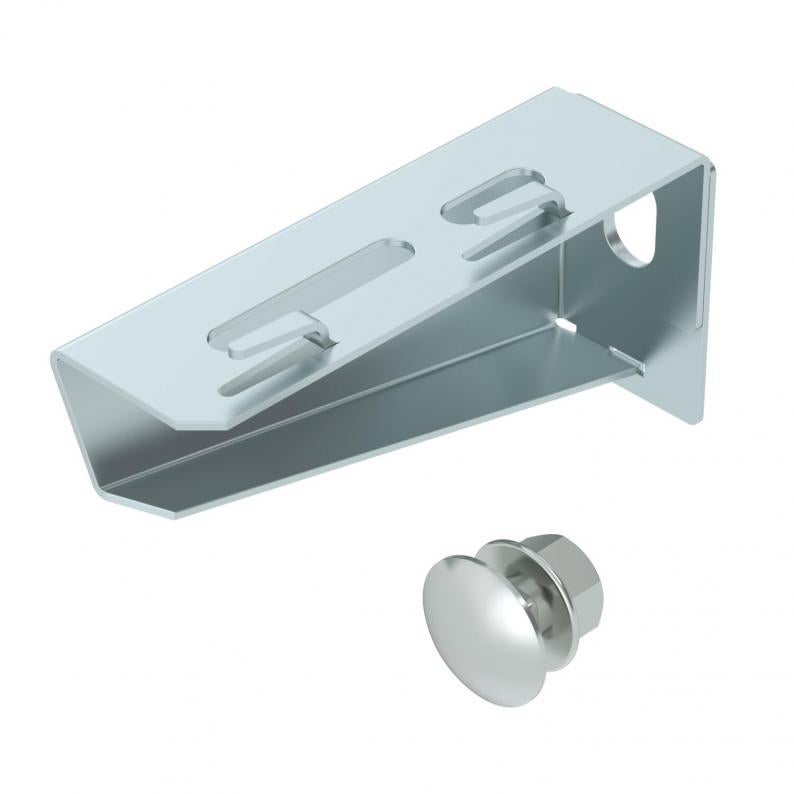

Zidne i konzole nosača za mala opterećenja zakošene konstrukcije za pričvršćivanje mrežastih nosača kablova bez upotrebe vijaka.

Zajedno sa vijkom M10x25 za pričvršćivanje na U-nosače.

  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Zidna konzola i konzola nosača
  • U-nosač
  • U-nosač
  • U-nosač
  • deo lak za montažu
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)
  • Pakovanje potpuno od recikliranog kartona

Tehnički podaci

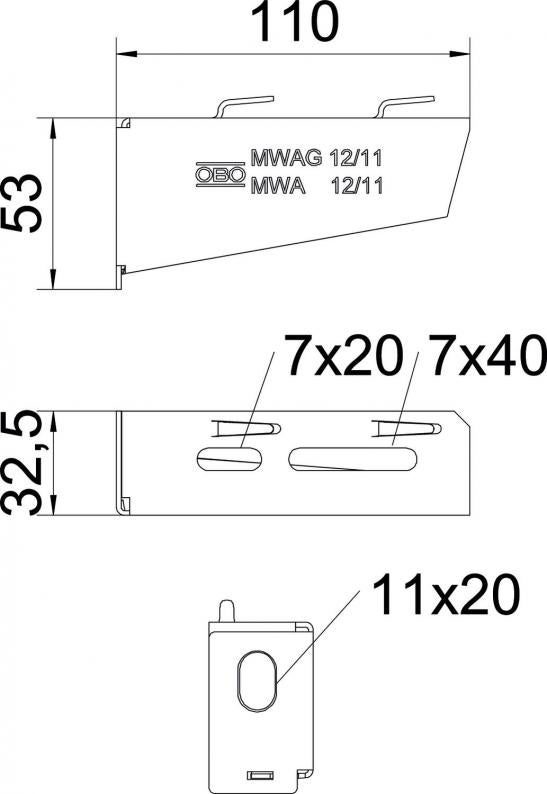

Dimenzije

Dužina32,5 mm
Širina110 mm
Visina53 mm
Dimenzija A32,5 mm
Dimenzija B110 mm
Dimenzija H53 mm

Tehnički podaci

Održavanje funkcionalnostine
Nerđajući čelik, nagriženne
za širinu min.100
za širinu maks.100 mm
Oblast ugla min.90 mm
Oblast ugla maks.90 mm
Prečnik rupe11 mm
VarijantaZidna i konzola nosača
Usaglašeno sa ROHSda
F u kN1,2 kN
DimenzijaB110mm
Površinahladno pocinkovano
MaterijalČelik
Bojacink
Serija proizvodaMWA Series
Dijagram opterecenja Konzola tipa MWAG 12

Defleksija vrha konzole pri dozvoljenom opterećenju konzole

Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja

Kriva opterećenja sa dužinama konzole u mm

Podaci o životnoj sredini

Packaging made completely from recycled cardboardда
CO2 otisak (GWP) od kolevke do kapije0,4701 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,4701 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitUnits
Declared Unit Quantity1
EPD-verifiedда
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Pribor

Pribor za montažu

Br.art. 6406122

Torban vijak F
Tip
FRSB 6x12 F

kl. PJ: 100 Komad

Komad

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (3)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)

Varijante

Širina
MWAG 12 11 FS
Br.art.
6424600
Širina
110
F u kN
1,2
Boja
cink
MWAG 12 21 FS
Br.art.
6424608
Širina
210
F u kN
1,2
Boja
cink
MWAG 12 31 FS
Br.art.
6424616
Širina
310
F u kN
1,2
Boja
cink
MWAG 12 41 FS
Br.art.
6424624
Širina
410
F u kN
1,2
Boja
cink
