Zidna i konzola nosača AW 15 A2
Tip AW 15 11 A2
Br.art. 6421008
EAN 4012196207558
Br.art. / Tip
Širina
F u kN
kl. PJ: 1 Komad
1Komad
Komad
Opis
Zidne konzole i konzole nosača za mala opterećenja sa zavarenom čeonom pločom.
Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike!
Tehnički podaci

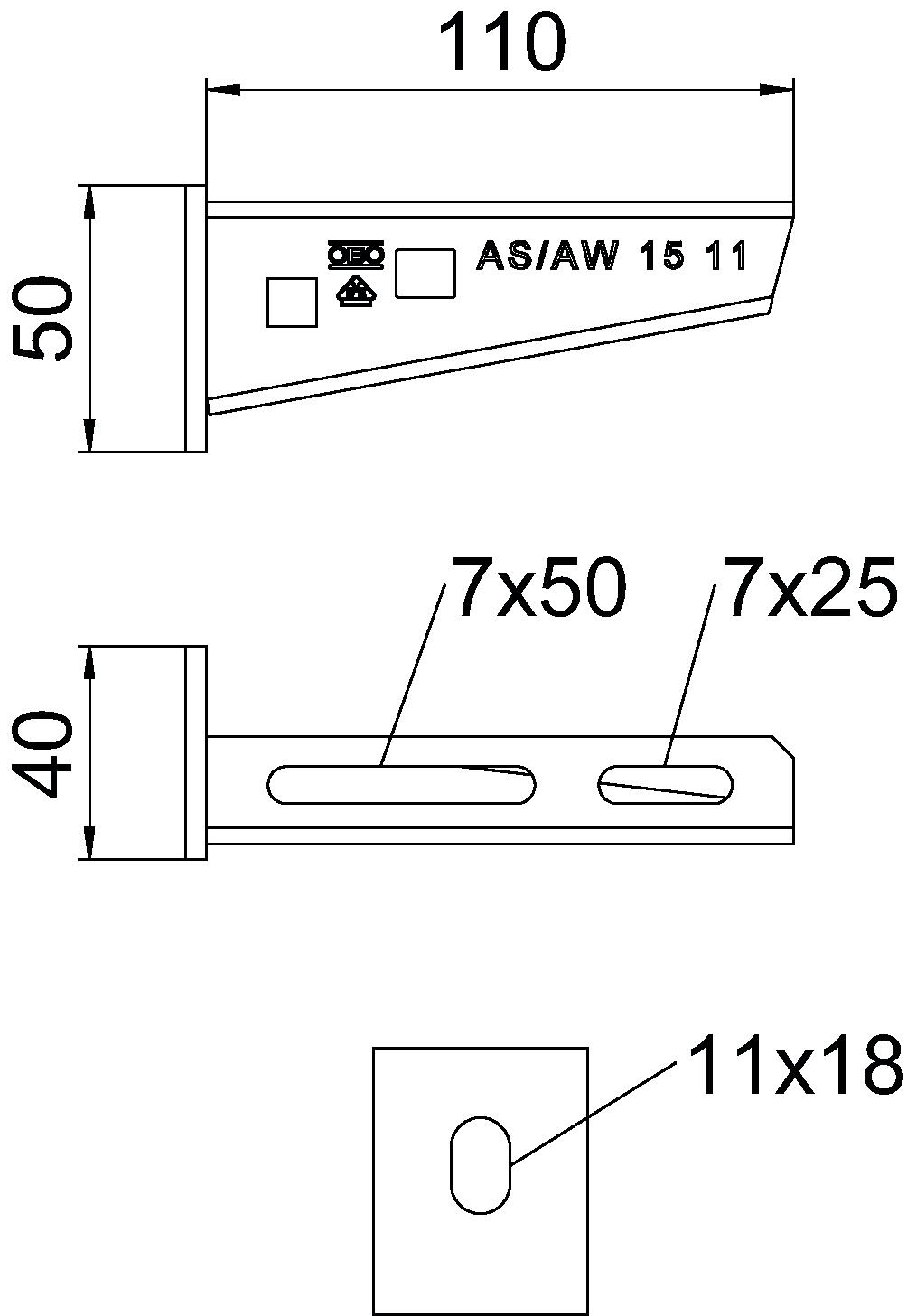

Dimenzije
| Dužina | 40 mm |
|---|---|
| Širina | 110 mm |
| Visina | 50 mm |
| Dimenzija A | 40 mm |
| Dimenzija B | 110 mm |
| Dimenzija H | 50 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Nerđajući čelik, nagrižen | da |
| Oblast ugla min. | 90 mm |
| Oblast ugla maks. | 90 mm |
| Prečnik rupe | 11 mm |
| Varijanta | Zidna i konzola nosača |
| Usaglašeno sa ROHS | da |
| F u kN | 1,5 kN |
| Dimenzija | B110mm |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4301 |
| Boja | oplemenjeni čelik |
| Serija proizvoda | AW 15 Series |
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 0,7583 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,7583 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Br.art. 6406138
Torban vijak sa kombinovanom navrtkom A2Tip
FRSB 6x12 A2
kl. PJ: 100 Komad
100Komad
Komad
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (3)
Objašnjenja (5)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Širina
F u kN
Boja
Br.art.
AW 15 11 A2
110
1,5
oplemenjeni čelik
6421008
AW 15 21 A2
210
1,5
oplemenjeni čelik
6421024
AW 15 31 A2
310
1,5
oplemenjeni čelik
6421032
AW 15 41 A2
410
1,5
oplemenjeni čelik
6421036
AW 15 51 A2
510
1,5
oplemenjeni čelik
6421040
AW 15 61 A2
610
1,5
oplemenjeni čelik
6421044
Širina
AW 15 11 A2
Br.art.
6421008
Širina
110
F u kN
1,5
Boja
oplemenjeni čelik
AW 15 21 A2
Br.art.
6421024
Širina
210
F u kN
1,5
Boja
oplemenjeni čelik
AW 15 31 A2
Br.art.
6421032
Širina
310
F u kN
1,5
Boja
oplemenjeni čelik
AW 15 41 A2
Br.art.
6421036
Širina
410
F u kN
1,5
Boja
oplemenjeni čelik
AW 15 51 A2
Br.art.
6421040
Širina
510
F u kN
1,5
Boja
oplemenjeni čelik
AW 15 61 A2
Br.art.
6421044
Širina
610
F u kN
1,5
Boja
oplemenjeni čelik
