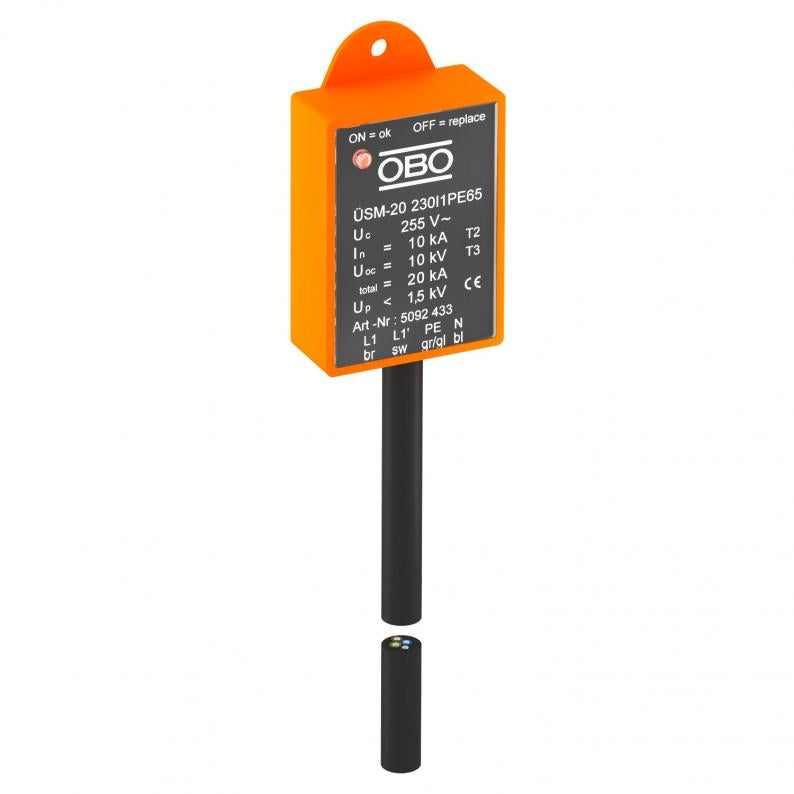

Zaštita od prenapona za LED sisteme ÜSM-20-230I1PE65
Tip ÜSM-20-230I1PE65
Br.art. 5092433
EAN 4012196515431
Br.art. / Tip
5092433 / ÜSM-20-230I1PE65
Vrsta zaštite
IP65
Največi trajni napon AC
255 V
Varijanta polova
1+N/PE
kl. PJ: 1 Komad
1Komad
Komad
Opis
Zaštita od prenapona-modul tip 2+3 prema DIN EN 61643-11 za 230/400V mreže.
Namenjeno za zaštitu LED rasvete.
• sa prikazom funkcija i isključenjem kruga opterećenja u slučaju kvara SPD-a
• Mala veličina za ugradnju u priključnu kutiju bandere ili ispred drajvera
• 1 + NPE zaštitni krug sa maksimalnim kapacitetom pražnjenja od 20kA
• Ograničenje prenapona ispod 1500V ili 1000V @ 5kA
• sa ili bez isključivanja svetla u slučaju kvara
Primena: U razvodnim kutijama za kablove, kablovskim kanalima i podnom razvodu
Za zaštitu elektronskih uređaja od prenaapona kao npr.
Namenjeno za zaštitu LED rasvete.
• sa prikazom funkcija i isključenjem kruga opterećenja u slučaju kvara SPD-a
• Mala veličina za ugradnju u priključnu kutiju bandere ili ispred drajvera
• 1 + NPE zaštitni krug sa maksimalnim kapacitetom pražnjenja od 20kA
• Ograničenje prenapona ispod 1500V ili 1000V @ 5kA
• sa ili bez isključivanja svetla u slučaju kvara
Primena: U razvodnim kutijama za kablove, kablovskim kanalima i podnom razvodu
Za zaštitu elektronskih uređaja od prenaapona kao npr.
Tehnički podaci

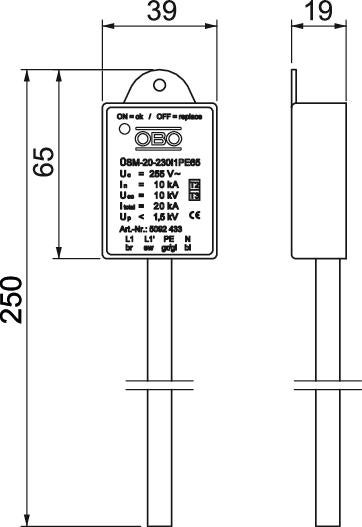

Dimenzije
| Dužina | 250 mm |
|---|---|
| Širina | 40 mm |
| Visina | 19 mm |
Tehnički podaci
| Signalizacija na uređaju | vizuelno |
|---|---|
| Vrsta zaštite | IP65 |
| Najviša vrednost trajnog napona (L-N) | 255 V |
| Najviša vrednost trajnog napona (N-PE) | 255 V |
| Nominalna struja odvođenja (8/20 µs) [L-N] | 10 kA |
| Nominalna struja odvođenja (8/20 µs) [N-PE] | 10 kA |
| Maksimalna udarna struja odvođenja (8/20 μs) [L-N] | 10 kA |
| Maksimalna udarna struja odvođenja (8/20 μs) [N-PE] | 10 kA |
| Ispitna klasa tip 2 | da |
| Ispitna klasa tip 3 | da |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Prag zaštite [L-N] | ≤1,5 |
| Največi trajni napon AC | 255 V |
| Nominalna struja odvođenja (8/20 µs) | 10 kA |
| Varijanta polova | 1+N/PE |
| Način montaže | ostalo |
| Maks. prenaponska zaštita mreže | 16 |
| Varijanta | 1polna + NPE za SK I |
| Usaglašeno sa ROHS | da |
| OBO nominalna struja opterećenja (klema ulaza/izlaza) | 16 A |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| Dužina priključnog kabla | 0,25 m |
| SPD prema IEC 61643-1 | klasa II+III |
| SPD prema EN 61643-11 | tip 2+3 |
| LPZ | 1→2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 20 kA |
| Kontaktno vreme | <25 ns |
| Maksimalni preventivni osigurač | 16 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 230V |
Priključne mogućnosti
| Odvodna struja (8/20 µs) [ukupna] | 20 kA |
|---|---|
| Zajednički prag zaštite [L-PE] | 1,6 kV |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,0394 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0394 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
