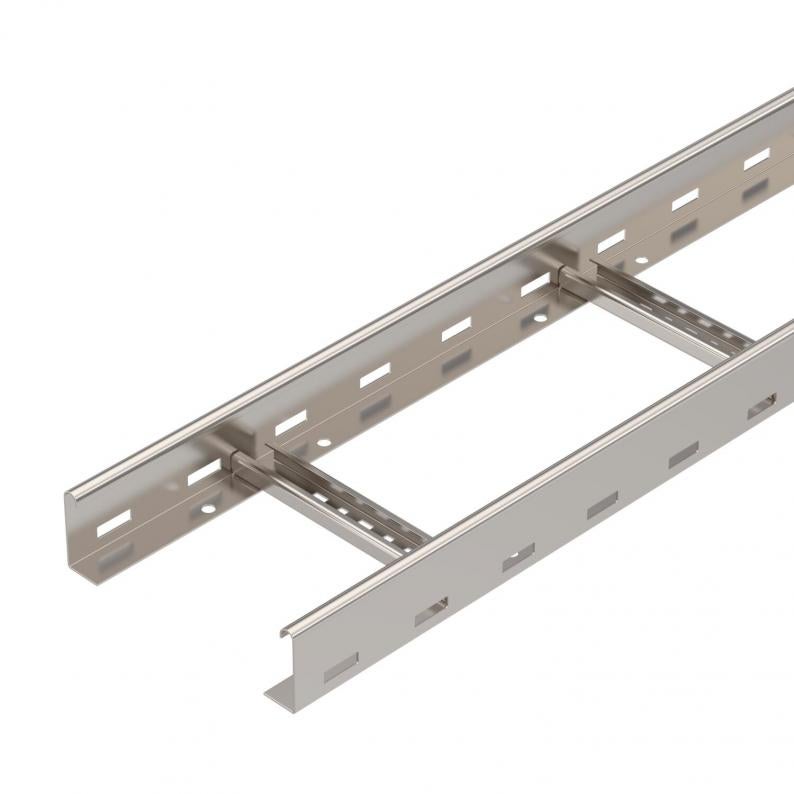

Vertikalni lestvičasti nosač kablova LG 60, 6 m A2

Vertikalni lestvičasti nosač kablova LG 60, 6 m A2

Tip LG 620 VS6 A2
Br.art. 6208700
EAN 4012195064411
Prikaži sve varijante
Br.art. / Tip
Dužina
Širina
Debljina stranice

kl. PJ: 6 m

m

Opis

Lestvičasti nosač kablova bočne visine 60 mm sa perforiranom bočnom stranom i zanitovanim, ka gore otvorenim C-profil-prečkama (varijanta VS).
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Lestvičasti nosač kablova se isporučuje u preklopljenom stanju.

Odgovarajuću stezaljku tipa 2056 možete pronaći u delu sa sistemima vertikalnih nosača.

  • Magnetna zaštita
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Lestvičasti nosač kablova, bočna visina 60 mm
  • Širina proreza 16-17 mm
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Tehnički podaci

Dimenzije

Dužina6000 mm
Širina200 mm
Visina60 mm
Dimenzija B200 mm
Dimenzija proreza prečke16,50

Tehnički podaci

Održavanje funkcionalnostine
Bočne perforacijeda
Izvedba-za velike rasponene
Korisni presek98 cm²
Nerđajući čelik, nagriženne
Korisni presek9800 mm²
Rastojanje među prečkama300 mm
Varijanta prečkiProfil perforiran
Varijanta bočne straniceravan profil
Pričvršćivanje pregradezanitovano
Dimenzije60x200x6000
Usaglašeno sa ROHSda
Debljina stranice1,5 mm
Dimenzija60x200x6000
Površinasvetlo, naknadno obrađeno
Materijalplemeniti čelik, nerđajući 1.4301
Bojaoplemenjeni čelik
Serija proizvodaLG Series

Zaťaženie

Rastojanje među konzolama 1,5m3,1 kN/m
Rastojanje među konzolama 2,0m2,25 kN/m
Rastojanje među konzolama 2,5m1,5 kN/m
Rastojanje među konzolama 3,0m1,1 kN/m
Rastojanje među konzolama 3,5m0,75 kN/m
Rastojanje među konzolama 4,0m0,45 kN/m
Rastojanje među konzolama 4,5m0,3 kN/m
Rastojanje među konzolama 5,0m0,15 kN/m
Dijagram opterećenja lestvičastog nosača kablova tipa LG 60 VS

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja

Rastojanje između oslonaca u m

Defleksija nosača kablova u mm uz dozvoljenih kN/m

Šema opterećenja prilikom testiranja

Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm

Kriva defleksije stranice u zavisnosti od potpornog raspona

Podaci o životnoj sredini

CO2 otisak (GWP) od kolevke do kapije13,5917 kg CO2e / 1 Metar
CO₂ Footprint (GWP)13,5917 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedда
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Pribor

Sistemski pribor
Pribor za montažu
Tip
DRL 200 A2

kl. PJ: 3 m

m

Br.art. 6222537

Zaštitna kapa 60
Tip
SKH 60 OR

kl. PJ: 40 Par

Par

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (4)
Objašnjenja (5)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Varijante

Širina
LG 620 VS6 A2
Br.art.
6208700
Dužina
6000
Širina
200
Održavanje funkcionalnosti
ne
Debljina stranice
1,5
Površina
svetlo, naknadno obrađeno
Materijal
plemeniti čelik, nerđajući 1.4301
LG 630 VS6 A2
Br.art.
6208703
Dužina
6000
Širina
300
Održavanje funkcionalnosti
ne
Debljina stranice
1,5
Površina
svetlo, naknadno obrađeno
Materijal
plemeniti čelik, nerđajući 1.4301
LG 640 VS6 A2
Br.art.
6208706
Dužina
6000
Širina
400
Održavanje funkcionalnosti
ne
Debljina stranice
1,5
Površina
svetlo, naknadno obrađeno
Materijal
plemeniti čelik, nerđajući 1.4301
LG 650 VS6 A2
Br.art.
6208709
Dužina
6000
Širina
500
Održavanje funkcionalnosti
ne
Debljina stranice
1,5
Površina
svetlo, naknadno obrađeno
Materijal
plemeniti čelik, nerđajući 1.4301
LG 660 VS6 A2
Br.art.
6208712
Dužina
6000
Širina
600
Održavanje funkcionalnosti
ne
Debljina stranice
1,5
Površina
svetlo, naknadno obrađeno
Materijal
plemeniti čelik, nerđajući 1.4301
