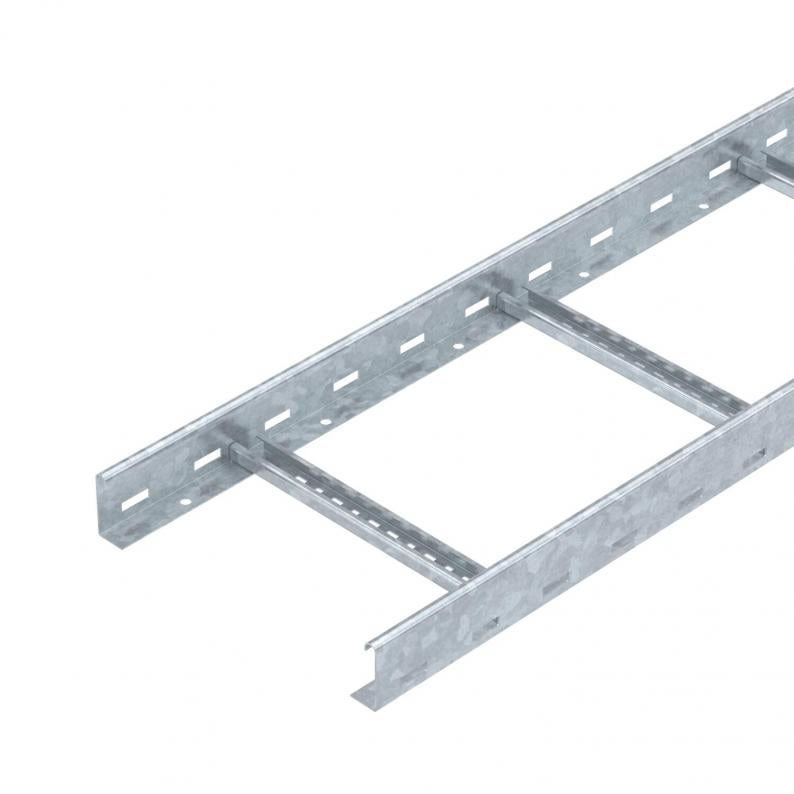

Vertikalni lestvičasti nosač kablova LG 60, 3 m VS FT
kl. PJ: 3 m
m
Opis
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
Druge širine moguće na upit.
Lestvičasti nosač kablova se isporučuje u preklopljenom stanju.
Kablovi mogu da se montiraju pomoću odgovarajuće lučne obujmice tipa 2056.
Lestvičasti nosači kablova širina 200 mm do 400 mm takođe su dozvoljeni za vertikalnu montažu kao vertikalni lestvičasti nosači u sistemima sa električnim održavanjem funkcionalnosti prema DIN 4102 deo 12. Kablovi mogu da se montiraju pomoću lučne obujmice tipa 2056 M dozvoljene za održavanje funkcionalnosti.
Tehnički podaci
Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 300 mm |
| Visina | 60 mm |
| Dimenzija B | 300 mm |
| Dimenzija proreza prečke | 16,50 |
Tehnički podaci
| Održavanje funkcionalnosti | da |
|---|---|
| Bočne perforacije | da |
| Izvedba-za velike raspone | ne |
| Korisni presek | 148 cm² |
| Nerđajući čelik, nagrižen | ne |
| Korisni presek | 14800 mm² |
| Rastojanje među prečkama | 300 mm |
| Varijanta prečki | Profil perforiran |
| Varijanta bočne stranice | ravan profil |
| Pričvršćivanje pregrade | zanitovano |
| Usaglašeno sa ROHS | da |
| Debljina stranice | 1,5 mm |
| Dimenzija | 60x300x3000 |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Zaštita od požara | Održavanje funkcionalnosti standardne noseće konstrukcije |
| Serija proizvoda | LG Series |
Zaťaženie
| Rastojanje među konzolama 1,5m | 3,1 kN/m |
|---|---|
| Rastojanje među konzolama 2,0m | 2,25 kN/m |
| Rastojanje među konzolama 2,5m | 1,5 kN/m |
| Rastojanje među konzolama 3,0m | 1,1 kN/m |
| Rastojanje među konzolama 3,5m | 0,75 kN/m |
| Rastojanje među konzolama 4,0m | 0,45 kN/m |
| Rastojanje među konzolama 4,5m | 0,3 kN/m |
| Rastojanje među konzolama 5,0m | 0,15 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 6,77 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 6,77 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
