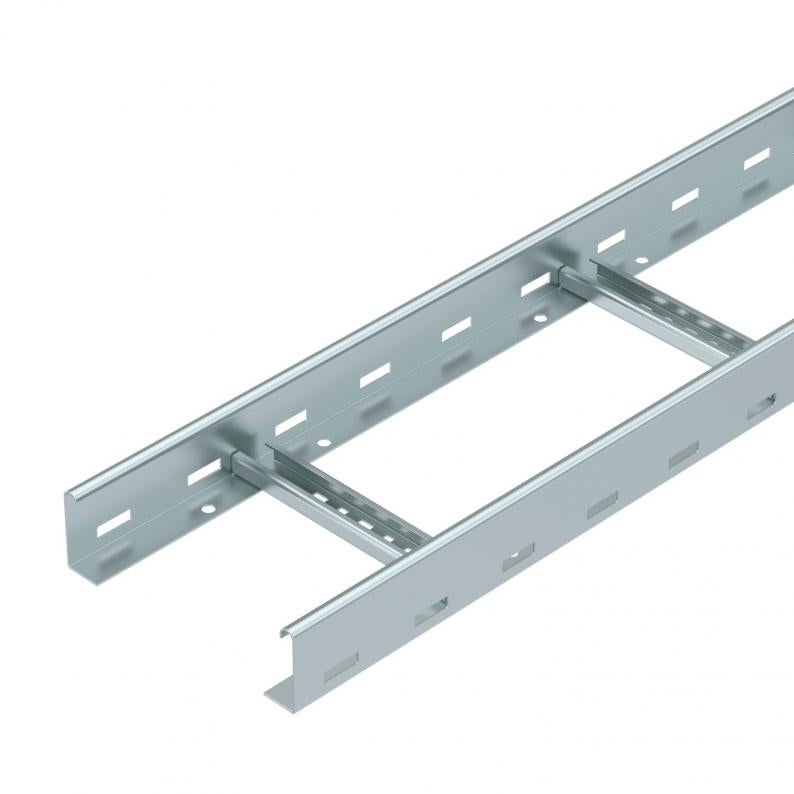

Vertikalni lestvičasti nosač kablova LG 60, 3.m VS FS
kl. PJ: 3 m
m
Opis
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.
Druge širine moguće na upit.
Lestvičasti nosač kablova se isporučuje u preklopljenom stanju.
Kablovi se mogu ugraditi odgovarajućim stezaljkama 2056.
Lestvičasti nosači kablova u širinama od 200 mm do 400 mm takođe su dozvoljene za vertikalnu ugradnju kao vertikalni lestvičasti nosači u sistemima sa održavanjem električnih funkcija u skladu sa DIN 4102 Deo 12. Kablovi mogu da se montiraju pomoću lučne obujmice tipa 2056 M dozvoljene za održavanje funkcionalnosti.
Tehnički podaci
Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 200 mm |
| Visina | 60 mm |
| Dimenzija B | 200 mm |
| Dimenzija proreza prečke | 16,50 |
Tehnički podaci
| Održavanje funkcionalnosti | da |
|---|---|
| Bočne perforacije | da |
| Izvedba-za velike raspone | ne |
| Korisni presek | 98 cm² |
| Nerđajući čelik, nagrižen | ne |
| Korisni presek | 9800 mm² |
| Rastojanje među prečkama | 300 mm |
| Varijanta prečki | Profil perforiran |
| Varijanta bočne stranice | ravan profil |
| Pričvršćivanje pregrade | zanitovano |
| Dimenzije | 60x200x3000 |
| Usaglašeno sa ROHS | da |
| Debljina stranice | 1,5 mm |
| Dimenzija | 60x200x3000 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Zaštita od požara | Održavanje funkcionalnosti standardne noseće konstrukcije |
| Serija proizvoda | LG Series |
Zaťaženie
| Rastojanje među konzolama 1,5m | 3,1 kN/m |
|---|---|
| Rastojanje među konzolama 2,0m | 2,25 kN/m |
| Rastojanje među konzolama 2,5m | 1,5 kN/m |
| Rastojanje među konzolama 3,0m | 1,1 kN/m |
| Rastojanje među konzolama 3,5m | 0,75 kN/m |
| Rastojanje među konzolama 4,0m | 0,45 kN/m |
| Rastojanje među konzolama 4,5m | 0,3 kN/m |
| Rastojanje među konzolama 5,0m | 0,15 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 6,3963 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 6,3963 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
