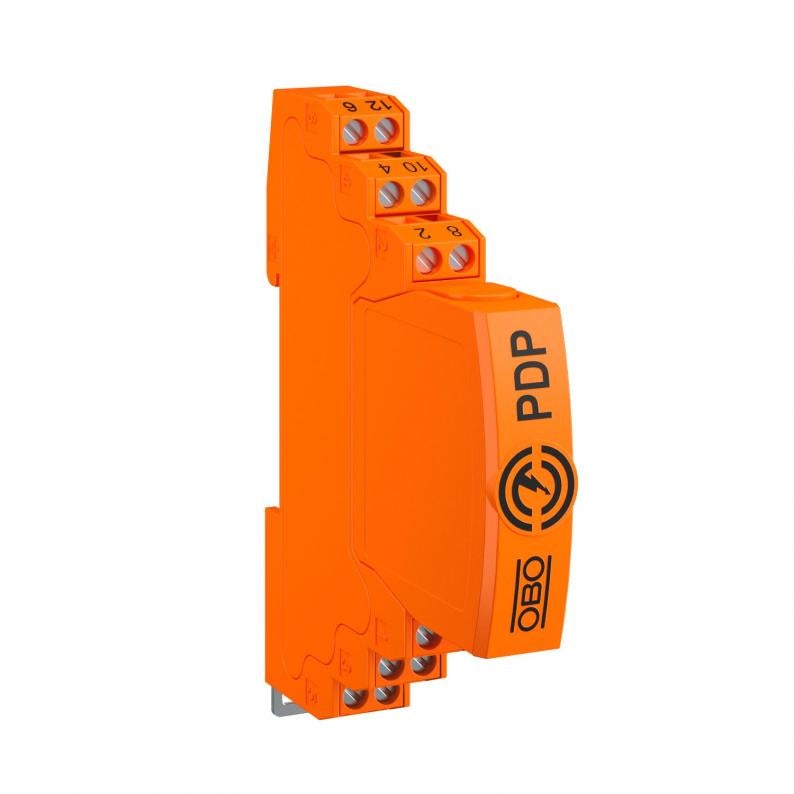

Utični zaštitni provodnik za tehniku prenosa podataka, 2-polni, direktno uzemljenje, 12 V
Tip PDP-2-12-D
Br.art. 5080303
EAN 4012196741915
Br.art. / Tip
5080303 / PDP-2-12-D
Broj polova
2
Utični sistem
Klema
Največi trajni napon AC
12 V
Najveći trajni napon DC
16 V
Varijanta
2-polni
kl. PJ: 1 Komad
1Komad
Komad
Opis
Utična zaštita za računarsku tehniku tip 1+2/D1+C2 za primenu u mernoj, upravljačkoj i regulatorskoj tehnici
• Zaštitni uređaj za višežilne sisteme
• Direktno uzemljenje zaštite
• Opseg frekvencije do 100 MHz
• Uzemljenje moguće preko torban šine ili priključnog provodnika
• Mala ugradna širina od 12,5 mm
• Velika raspoloživost sistema - bez prekida signala bez zaštitnog modula
Primena: Univerzalna gromobranska i prenaponska zaštita za uređaje za prenos podataka u MSR tehnici.
• Zaštitni uređaj za višežilne sisteme
• Direktno uzemljenje zaštite
• Opseg frekvencije do 100 MHz
• Uzemljenje moguće preko torban šine ili priključnog provodnika
• Mala ugradna širina od 12,5 mm
• Velika raspoloživost sistema - bez prekida signala bez zaštitnog modula
Primena: Univerzalna gromobranska i prenaponska zaštita za uređaje za prenos podataka u MSR tehnici.
Tehnički podaci

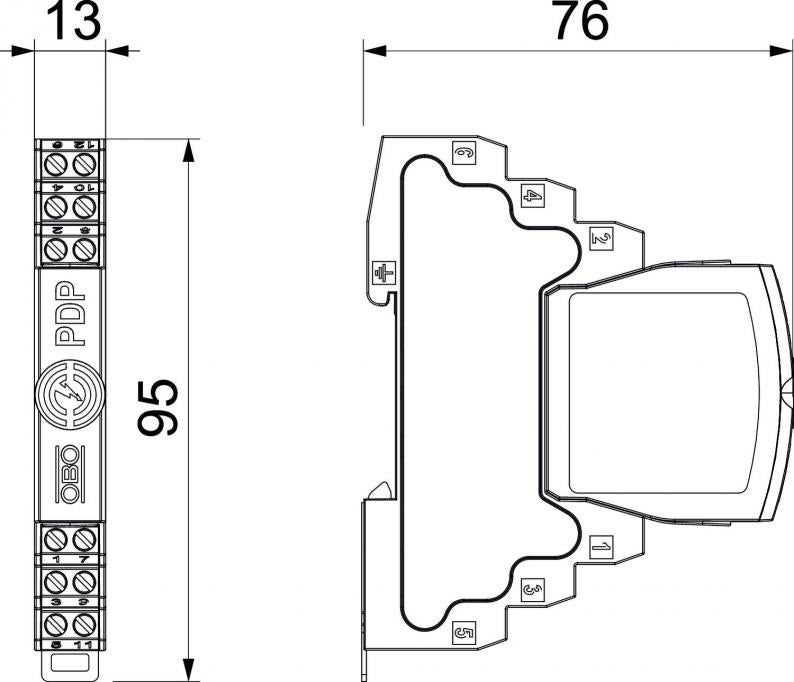

Dimenzije
| Dužina | 76 mm |
|---|---|
| Širina | 13 mm |
| Visina | 95 mm |
Tehnički podaci
| Broj polova | 2 |
|---|---|
| Otpor po dužini | 1.2 ± 5% |
| Signalizacija na uređaju | nema |
| Utični sistem | Klema |
| Prag zaštite žila - žila | 130 V |
| Prag zaštite žila - zemlja | 850 V |
| Vrsta zaštite | IP20 |
| Ispitni standard | IEC 61643-21 |
| Serijski otpor po žili | 1,2 Ω ± 5% |
| Nominalna odvodna struja In prema C2 (ukupno) | 20 kA |
| Kapacitet (žila-žila) | ≤30 pF |
| Kapacitet (žila-zemlja) | ≤30 pF |
| Uzemljenje preko: | Priključni kabl/torban šina |
| Montaža ulaz / izlaz | Navojne stezaljke |
| Priključak zaštite | da |
| Zaštita | direktno |
| Otpornost na udarnu struju žila-žila | 10 kV / 5 kA |
| Otpornost na udarnu struju žila-zemlja | 10 kV / 5 kA |
| Ukupna odvodna struja (10/350) | 5 kA |
| Ukupna odvodna struja (8/20) | 20 kA |
| Nominalna struja opterećenja DC | 0,6 A |
| Nominalna struja opterećenja AC | 0,425 A |
| Največi trajni napon AC | 12 V |
| Najveći trajni napon DC | 16 V |
| Nominalna struja odvođenja (8/20 µs) | 10 kA |
| Granična frekvencija | 100 MHz |
| Varijanta | 2-polni |
| SPD prema IEC 61643-21 | Klasa I+II / D1+C2 |
| Kategorie | Tip 1+2 / D1+C2 |
| Usaglašeno sa ROHS | da |
| SPD prema IEC 61643-1 | klasa I+II |
| SPD prema EN 61643-11 | Tip 1+2 |
| LPZ | 0→2 |
| Impulsna struja | 2,5 kA |
| Uneto slabljenje (insertion loss) | ≤3 dB |
| Prečnik priključka, kruti maks. | 2,5 mm² |
| Presek priključka višežilni min. | 0,14 mm² |
| Presek priključka višežilni maks. | 2,5 mm² |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 12V |
Priključne mogućnosti
| Prečnik priključka, kruti min. | 0,14 mm² |
|---|---|
| Presek priključka fleksibilan min. | 0,14 mm² |
| Presek priključka, fleksibilan maks. | 1,5 mm² |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,55 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,55 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
