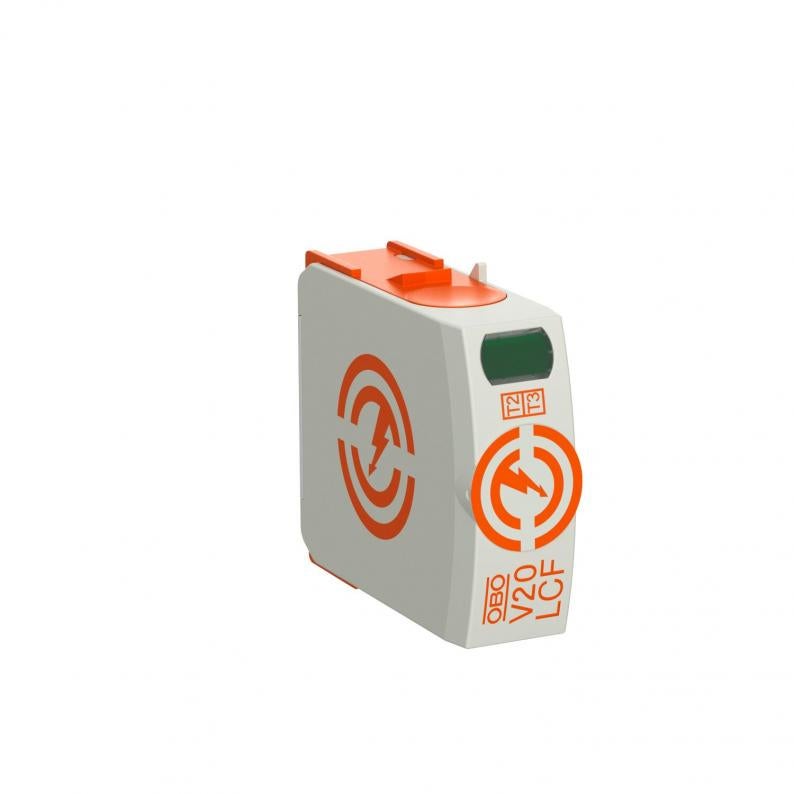

Upper part, surge arrester V20
Tip V20-LCF-0-280
Br.art. 5095524
EAN 4012196818747
Br.art. / Tip
kl. PJ: 1 Komad
1Komad
Komad
Opis
Odvodnik prenapona tip 2
• Za prenaponsku zaštitu-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 40 kA (8/20) po polu preko efikasnih varistora
• Modularni utični odvodnik sa razdvojnikom i optičkim indikatorom statusa
• Uklopna funkcija sa zaštitom kod vibracija i kodiranjem napona
• Plastika UL 94 V-0
• FS varijante imaju kontakt invertera bez potencijala za daljinsku signalizaciju
Primena: Izjednačavanje potencijala u glavnim i podrazdelnicima.
• Za prenaponsku zaštitu-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 40 kA (8/20) po polu preko efikasnih varistora
• Modularni utični odvodnik sa razdvojnikom i optičkim indikatorom statusa
• Uklopna funkcija sa zaštitom kod vibracija i kodiranjem napona
• Plastika UL 94 V-0
• FS varijante imaju kontakt invertera bez potencijala za daljinsku signalizaciju
Primena: Izjednačavanje potencijala u glavnim i podrazdelnicima.
Tehnički podaci
Tehnički podaci
| Oblik mreže | ostalo |
|---|---|
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Nominalna struja odvođenja (8/20 µs) [L-N] | 20 kA |
| Nominalna struja odvođenja (8/20 µs) [N-PE] | 40 kA |
| Materijal kućišta | PA UL 94 V-0 |
| Maksimalna udarna struja odvođenja (8/20 μs) [L-N] | 40 kA |
| Maksimalna udarna struja odvođenja (8/20 μs) [N-PE] | 60 kA |
| Daljinska signalizacija | ne |
| Ispitna klasa tip 2 | da |
| Integrisani predosigurač | ne |
| Nominalna struja odvođenja (8/20 µs) | 20 kA |
| Način montaže | Torban šina 35 mm |
| Maks. prenaponska zaštita mreže | 160 A gL/gG |
| Sklopna snaga AC | 230 V; 0,5 A |
| Sklopna snaga DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže | 50 kA eff |
| SPD prema UL 1449 | Tip 4 |
| Minimalno rastojanje | 1,5 mm |
| Dozvole | VDE, KEMA, UL, ÖVE |
| Otporno na kratak spoj | da |
| Usaglašeno sa ROHS | da |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| Obrtni momenat | 4 Nm |
| SPD prema IEC 61643-1 | klasa II |
| SPD prema EN 61643-11 | Tip 2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 40 kA |
| Maksimalni preventivni osigurač | 160 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 280V |
| Vlažnost vazduha maks. | 95 % |
| Vlažnost vazduha min. | 5 % |
Priključne mogućnosti
| Prečnik fleksibilnog provodnika (tankožilni) min. | 1,5 mm² |
|---|---|
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 35 mm² |
| Prečnik priključka FM-kleme min. | 0,5 mm² |
| Prečnik priključka FM-kleme maks. | 1,5 mm² |
| Prečnik priključka FM-kleme min. | 21 AWG |
| Prečnik priključka FM-kleme maks. | 16 AWG |
| Prečnik fleksibilnog provodnika (tankožilni) min. | 16 AWG |
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 2 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 1,5 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 35 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 16 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 2 AWG |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 0,3261 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,3261 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Objašnjenja (3)
Uputstva i pomoć (1)
Slike proizvoda (2)
Varijante
Tip
Vrsta zaštite
Največi trajni napon AC
Varijanta polova
Br.art.
V20-LCF-0-280
IP20
5095524
V20-LCF-1-280
IP20
280
1
5095526
V20-LCF-3-280
IP20
280
3
5095528
V20-LCF-4-280
IP20
280
4
5095529
Varijanta polova
V20-LCF-0-280
Br.art.
5095524
Vrsta zaštite
IP20
V20-LCF-1-280
Br.art.
5095526
Vrsta zaštite
IP20
Največi trajni napon AC
280
Varijanta polova
1
V20-LCF-3-280
Br.art.
5095528
Vrsta zaštite
IP20
Največi trajni napon AC
280
Varijanta polova
3
V20-LCF-4-280
Br.art.
5095529
Vrsta zaštite
IP20
Največi trajni napon AC
280
Varijanta polova
4
