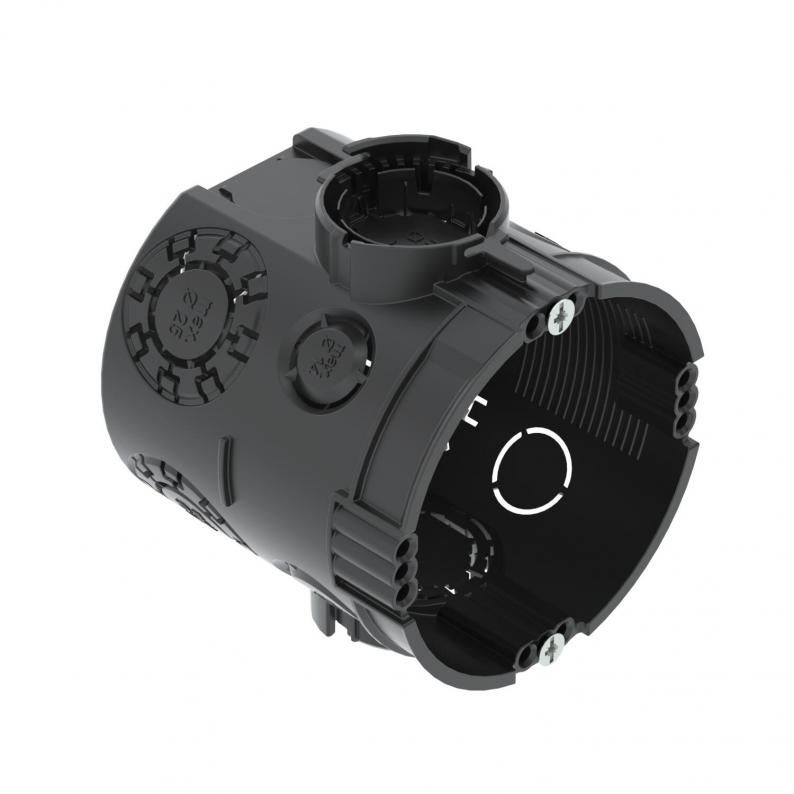

UP uzidna priključna kutija za uređaje, sa zavrtnjima za uređaj
Tip UG 66-GS
Br.art. 2003703
EAN 4012196689927
Br.art. / Tip
2003703 / UG 66-GS
Visina
66 mm
Prečnik
60 mm
Broj uvoda
13
za prečnik cevi
20/25 mm
kl. PJ: 25 Komad
25Komad
Komad
Opis
Uzidna kutija za uređaje za upotrebu u zidovima sa dubinom ugradnje od najmanje 66 mm.
• 4 x 3 rupe za vijke
• 2 unapred montirana zavrtnja za uređaj
• Obostrano spojivi priključni nosači sa bajonet priključkom
• 6 kombinovana uvodnika za cevi Ø 20 i 25 mm
• 4 uvodnika do Ø 20 mm
• 2 uvodnika do Ø 14 mm
• 1 uvodnik u dnu, do Ø 20 mm
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
• 4 x 3 rupe za vijke
• 2 unapred montirana zavrtnja za uređaj
• Obostrano spojivi priključni nosači sa bajonet priključkom
• 6 kombinovana uvodnika za cevi Ø 20 i 25 mm
• 4 uvodnika do Ø 20 mm
• 2 uvodnika do Ø 14 mm
• 1 uvodnik u dnu, do Ø 20 mm
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
Tehnički podaci

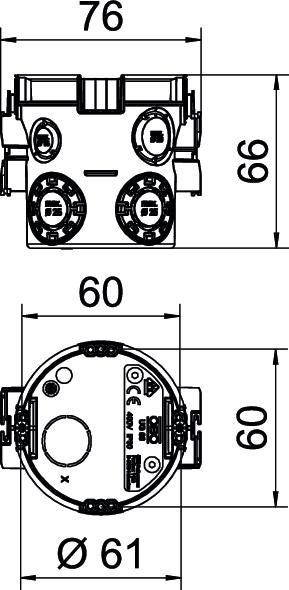

Dimenzije
| Visina | 66 mm |
|---|
Tehnički podaci
| Vrsta uvoda | NYM vodovi, vodovi za prenos podataka i rebraste cevi |
|---|---|
| Otporno na udarce | ne |
| Prečnik | 60 mm |
| bez halogena | da |
| Broj uvoda | 13 |
| Pričvršćivanje uređaja | Vijci ili proširive kandže |
| Uvod sa zadnje strane | da |
| Vrsta zaštite | IP30 |
| Vrsta uvoda u kućište | Otvor za probijanje |
| za prečnik cevi | 20/25 mm |
| Sa vijcima | da |
| Hermetički | ne |
| S vezicom za eksere | ne |
| Nominalni prečnik min. | 1,5 mm² |
| Nominalni prečnik maks. | 2,5 mm² |
| Oblik | okruglo |
| Poklopac | bez |
| Pričvršćivanje poklopca | Vijci |
| Usaglašeno sa ROHS | da |
| samogasiv | Prema VDE 0471/IEC 60695-2-11, temperatura testiranja 650°C |
| Uvodnice za cevi Ø 20 mm | 3 |
| Kombinovani uvodi Ø 20 / 25 mm | 6 |
| Dimenzija | Ø60mm, H66mm |
| Materijal | Polipropilen |
| Boja | duboko crna |
| Nominalni napon | 400 V |
| Serija proizvoda | WIN Series |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| CO2-reduced material | да |
| Recycled material content | 80 % |
| CO2 otisak (GWP) od kolevke do kapije | 0,0603 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0603 kg CO₂e |
| Determination date of CO2 value | 2025-11-20T00:00:00.000+0100 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Br.art. 2003742
UP prsten za ravnanje zida 12 mm, kutija uređajaTip
ZU 12-PR
kl. PJ: 25 Komad
25Komad
Komad
Br.art. 2003744
UP prsten za ravnanje zida 24 mm, kutija uređajaTip
ZU 24-PR
kl. PJ: 25 Komad
25Komad
Komad
