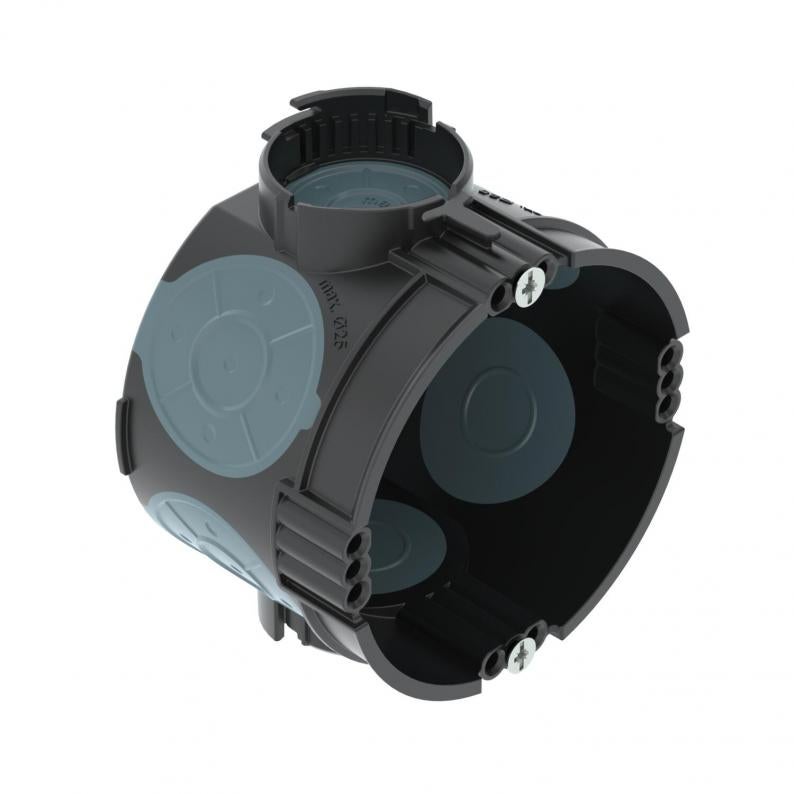

UP uzidna priključna kutija za uređaje 46, sa zavrtnjima za uređaj, hermetična
Tip UG 46-GS-L
Br.art. 2003707
EAN 4012196715893
Br.art. / Tip
2003707 / UG 46-GS-L
Visina
46 mm
Prečnik
60 mm
Broj uvoda
8
za prečnik cevi
20/25 mm
kl. PJ: 25 Komad
25Komad
Komad
Opis
Uzidna kutija za uređaje sa hermetičkim membranskim uvodnicima za upotrebu u zidovima sa dubinom ugradnje od najmanje 46 mm.
• 4 x 3 rupe za vijke
• 2 unapred montirana zavrtnja za uređaj
• Obostrano spojivi priključni nosači sa bajonet priključkom
• 4 kombinovana uvodnika za cevi Ø 20 i 25 mm
• 2 uvodnika do Ø 20 mm u priključnom nosaču
• 2 uvodnika u dnu, do Ø 12 mm
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
• 4 x 3 rupe za vijke
• 2 unapred montirana zavrtnja za uređaj
• Obostrano spojivi priključni nosači sa bajonet priključkom
• 4 kombinovana uvodnika za cevi Ø 20 i 25 mm
• 2 uvodnika do Ø 20 mm u priključnom nosaču
• 2 uvodnika u dnu, do Ø 12 mm
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
Tehnički podaci

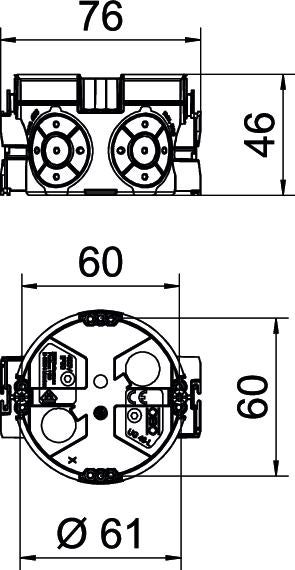

Dimenzije
| Visina | 46 mm |
|---|
Tehnički podaci
| Vrsta uvoda | NYM vodovi, vodovi za prenos podataka i rebraste cevi |
|---|---|
| Otporno na udarce | ne |
| Prečnik | 60 mm |
| bez halogena | da |
| Broj uvoda | 8 |
| Pričvršćivanje uređaja | Vijci |
| Uvod sa zadnje strane | da |
| Vrsta zaštite | IP30 |
| Vrsta uvoda u kućište | Uvodna membrana |
| za prečnik cevi | 20/25 mm |
| Sa vijcima | da |
| Hermetički | da |
| S vezicom za eksere | ne |
| Nominalni prečnik min. | 1,5 mm² |
| Nominalni prečnik maks. | 2,5 mm² |
| Oblik | okruglo |
| Poklopac | bez |
| Pričvršćivanje poklopca | Vijci |
| Usaglašeno sa ROHS | da |
| samogasiv | Prema VDE 0471/IEC 60695-2-11, temperatura testiranja 650°C |
| Uvodnice za cevi Ø 20 mm | 2 |
| Kombinovani uvodi Ø 20 / 25 mm | 4 |
| Dimenzija | Ø60mm, H46mm |
| Materijal | Polipropilen / termoplastični elastometar |
| Boja | duboko crna / plavo siva |
| Nominalni napon | 400 V |
| Serija proizvoda | WIN Series |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| CO2-reduced material | да |
| Recycled material content | 80 % |
| CO2 otisak (GWP) od kolevke do kapije | 0,072 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,072 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Br.art. 2003742
UP prsten za ravnanje zida 12 mm, kutija uređajaTip
ZU 12-PR
kl. PJ: 25 Komad
25Komad
Komad
Br.art. 2003744
UP prsten za ravnanje zida 24 mm, kutija uređajaTip
ZU 24-PR
kl. PJ: 25 Komad
25Komad
Komad
