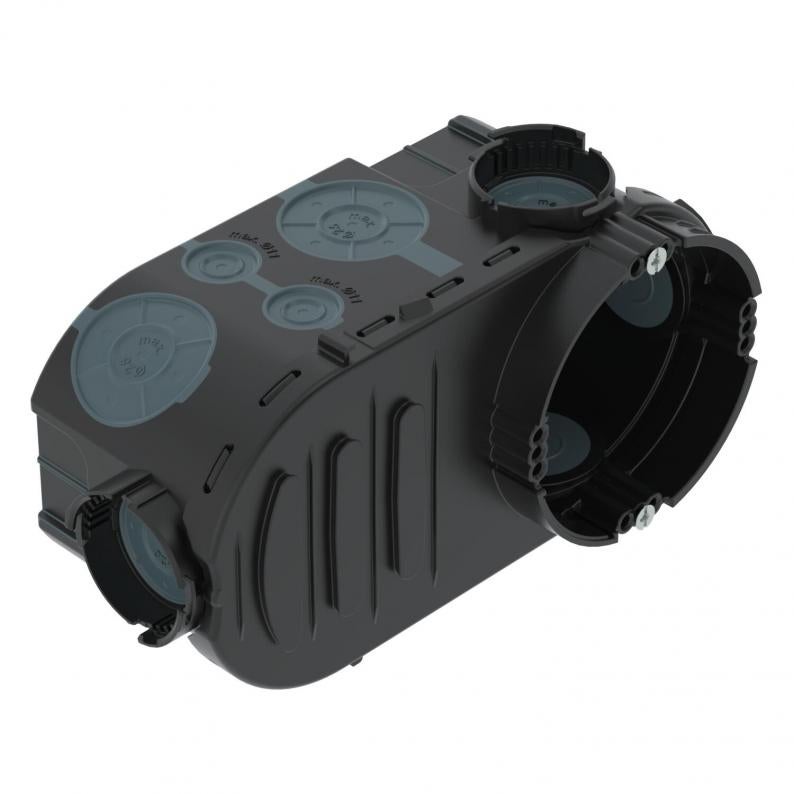

UP uzidna kutija za elektroniku 66, hermetična
Tip UE 66-L
Br.art. 2003727
EAN 4012196856596
Br.art. / Tip
2003727 / UE 66-L
Visina
67 mm
Prečnik
61 mm
Broj uvoda
24
za prečnik cevi
20/25 mm
kl. PJ: 10 Komad
10Komad
Komad
Opis
Uzidna kutija za elektroniku sa dodatnim prostorom za klemu i hermetičkim membranskim uvodnicima za upotrebu u zidovima sa dubinom ugradnje od najmanje 67 mm.
• sa 4 spojiva priključna nosača sa bajonet priključkom
• 4 kombinovana uvodnika za cevi Ø 20 i 25 mm
• 4 uvodnika do Ø 20 mm
• 14 uvodnika do Ø 11 mm
• 2 uvodnika do Ø 20 mm u dnu
• Pregrada za različite napone, sa otvorima za probijanje
• 4 x 3 rupe za vijke
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
• sa 4 spojiva priključna nosača sa bajonet priključkom
• 4 kombinovana uvodnika za cevi Ø 20 i 25 mm
• 4 uvodnika do Ø 20 mm
• 14 uvodnika do Ø 11 mm
• 2 uvodnika do Ø 20 mm u dnu
• Pregrada za različite napone, sa otvorima za probijanje
• 4 x 3 rupe za vijke
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
Tehnički podaci

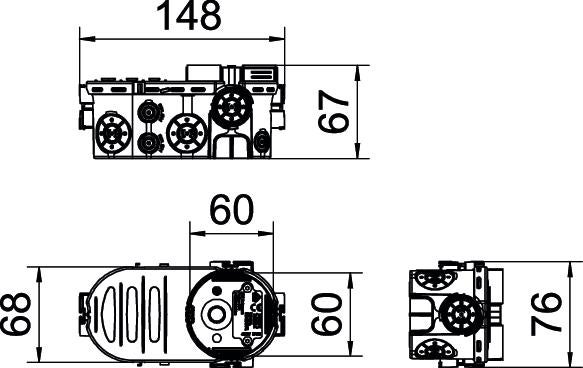

Dimenzije
| Dužina | 148 mm |
|---|---|
| Širina | 76 mm |
| Visina | 67 mm |
Tehnički podaci
| Vrsta uvoda | NYM vodovi, vodovi za prenos podataka i rebraste cevi |
|---|---|
| Otporno na udarce | ne |
| Prečnik | 61 mm |
| bez halogena | da |
| Broj uvoda | 24 |
| Pričvršćivanje uređaja | Vijci |
| Uvod sa zadnje strane | da |
| Vrsta zaštite | IP30 |
| Vrsta uvoda u kućište | Uvodna membrana |
| za prečnik cevi | 20/25 mm |
| Sa vijcima | da |
| Hermetički | da |
| S vezicom za eksere | ne |
| Nominalni prečnik min. | 1,5 mm² |
| Nominalni prečnik maks. | 2,5 mm² |
| Oblik | ovalno |
| Poklopac | bez |
| Pričvršćivanje poklopca | Vijci |
| Usaglašeno sa ROHS | da |
| samogasiv | Prema VDE 0471/IEC 60695-2-11, temperatura testiranja 650°C |
| Uvodnice za cevi Ø 20 mm | 6 |
| Kombinovani uvodi Ø 20 / 25 mm | 4 |
| Dimenzija | Ø60xH67x148 |
| Materijal | Polipropilen / termoplastični elastometar |
| Boja | duboko crna / plavo siva |
| Nominalni napon | 400 V |
| Serija proizvoda | WIN Series |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,2653 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,2653 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Pribor
Pribor za montažu
Proizvod
Tip
Br.art.
Količina
Br.art. 2003742
UP prsten za ravnanje zida 12 mm, kutija uređajaTip
ZU 12-PR
kl. PJ: 25 Komad
25Komad
Komad
Br.art. 2003744
UP prsten za ravnanje zida 24 mm, kutija uređajaTip
ZU 24-PR
kl. PJ: 25 Komad
25Komad
Komad
Br.art. 2003760
UP signalni poklopac uzidne kutije, jednostrukiTip
ZU 60-SD
kl. PJ: 50 Komad
50Komad
Komad
