UP uzidna kutija za elektroniku 46, ugaona, sa bočnim prostorom za klemu.
Tip UE 46
Br.art. 2003725
EAN 4012196863815
Br.art. / Tip
2003725 / UE 46
Visina
50 mm
Prečnik
61 mm
Broj uvoda
16
za prečnik cevi
20/25 mm
kl. PJ: 10 Komad
10Komad
Komad
Opis
Uzidna kutija za elektroniku sa uređaje, sa bočnim prostorom za klemu, ugaoni oblik, za upotrebu u zidovima sa dubinom ugradnje od najmanje 50 mm.
• Obostrano spojivi priključni nosači sa bajonet priključkom
• 10 kombinovanih uvodnika za cevi Ø 20 i 25 mm
• 2 uvodnika do Ø 20 mm
• 4 uvodnika za trakaste provodnike/kablove
• 4 x 3 rupe za vijke
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
• Obostrano spojivi priključni nosači sa bajonet priključkom
• 10 kombinovanih uvodnika za cevi Ø 20 i 25 mm
• 2 uvodnika do Ø 20 mm
• 4 uvodnika za trakaste provodnike/kablove
• 4 x 3 rupe za vijke
Ispitano prema DIN EN 60670-1, DIN EN 60670-22 i DIN 49073-1.
Tehnički podaci

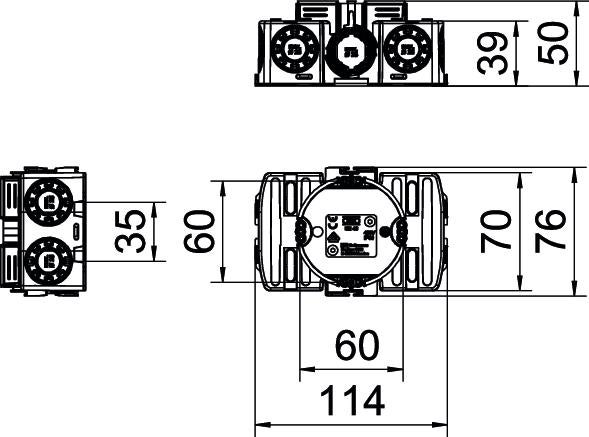

Dimenzije
| Dužina | 114 mm |
|---|---|
| Širina | 76 mm |
| Visina | 50 mm |
Tehnički podaci
| Vrsta uvoda | NYM vodovi, vodovi za prenos podataka i rebraste cevi |
|---|---|
| Otporno na udarce | ne |
| Razmak vijaka uređaja | 60 mm |
| Prečnik | 61 mm |
| bez halogena | da |
| Broj uvoda | 16 |
| Pričvršćivanje uređaja | Vijci |
| Uvod sa zadnje strane | da |
| Vrsta zaštite | IP30 |
| Vrsta uvoda u kućište | Otvor za probijanje |
| za prečnik cevi | 20/25 mm |
| Sa vijcima | da |
| Hermetički | ne |
| S vezicom za eksere | ne |
| Nominalni prečnik min. | 1,5 mm² |
| Nominalni prečnik maks. | 2,5 mm² |
| Oblik | pravougaono |
| Poklopac | bez |
| Pričvršćivanje poklopca | Vijci |
| Usaglašeno sa ROHS | da |
| samogasiv | Prema VDE 0471/IEC 60695-2-11, temperatura testiranja 650°C |
| Uvodnice za cevi Ø 20 mm | 2 |
| Kombinovani uvodi Ø 20 / 25 mm | 10 |
| Dimenzija | Ø60xH50x114 |
| Materijal | Polipropilen |
| Boja | duboko crna |
| Nominalni napon | 400 V |
| Serija proizvoda | WIN Series |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,1666 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,1666 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
