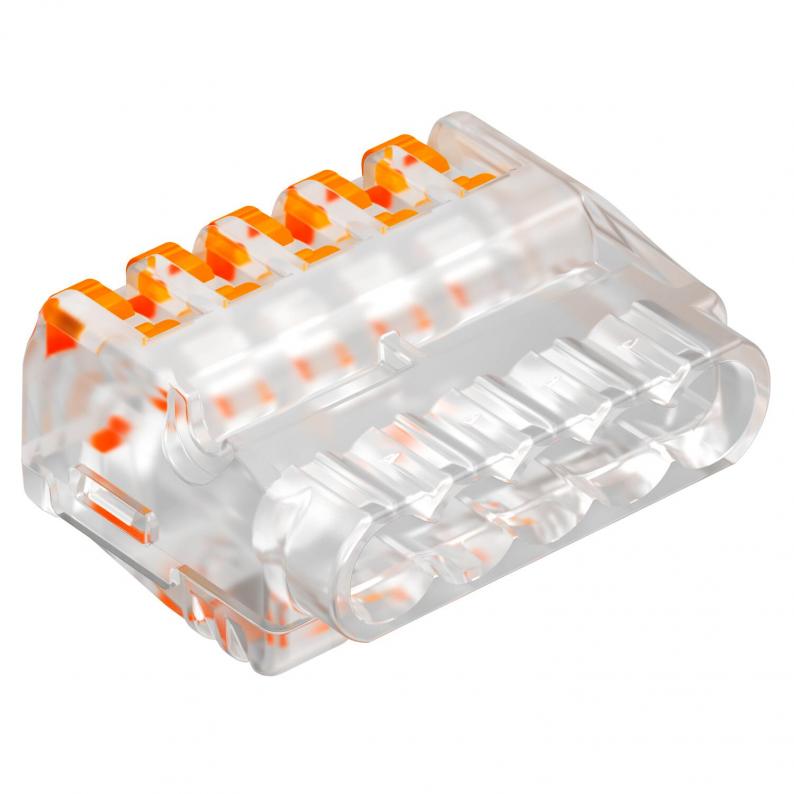

Univerzalna utična klema, 5-polna

Tip 61 525 FL

Br.art. 2054458

EAN 4012196334667

Informativni list (PDF)

Izjava o usaglašenosti (PDF)

RoHS Izjava o usaglašenosti (PDF)

REACH Izjava o usaglašenosti (PDF)

Prikaži sve varijante

Br.art. / Tip

2054458 / 61 525 FL

Nominalni napon

450 V

Nominalni prečnik min.

0,2 mm²

Nominalni prečnik maks.

2,5 mm²

Broj mesta za kleme

Boja

providno

kl. PJ: 50 Komad

Komad

Opis

Ispitano prema EN 60998
Klema bez vijaka za spajanje jednožilnih provodnika. Provodnik može da bude fleksibilan, višežilni ili krut.
Kod primene krutih provodnika, otvaranje otpuštajuće poluge nije potrebno. Provodnik može direktno da se priključi u klemu.
Da bi se izvukao provodnik jednostavno se otvori otpuštajuća poluga. Žica se onda lako izvuče.
Nominalni prečnik:
5 x 0,2 - 2,5 mm² višežilni / jednožilni provodnik
Nominalni napon 450 V
Nominalna struja 24 A
Dužina abizolacije: 9 mm (+1 mm)
Kontrolni otvor: Ispitivač faza i ispitna igla (maks. Ø 2 mm) dobro pristupačni sa gornje strane kleme
Maks. dozvoljena temperatura okruženja prema EN 60998: 85°C.

Tehnički podaci UL (SAD)

Nominalni napon 300 V

Stezna oblast AWG 24-12

Temperatura okruž. maks.

Tehnički podaci

Dimenzije

Dužina	24,5 mm
Širina	21 mm
Visina	11,7 mm

Tehnički podaci

Broj el. polova	1
Nominalna struja	24 A
Nominalni napon	450 V
Izolacioni materijal	Termoplast
Odgovara za masivne provodnike	da
Odgovara za fleksibilne provodnike	da
Odgovara za višežilne provodnike	da
Sa aktivacionom polugom	da
Priključak prečnika provodnika, jednožilni min.	0,2 mm²
Priključak prečnika provodnika, jednožilni maks.	2,5 mm²
Priključak prečnika provodnika, višežilni min.	0,2 mm²
Priključak prečnika provodnika, višežilni maks.	2,5 mm²
Nominalni prečnik min.	0,2 mm²
Nominalni prečnik maks.	2,5 mm²
Usaglašeno sa ROHS	da
Poprečni presek	5 x 0,2 - 2,5 mm² višežilni / jednožilni provodnik mm²
Broj mesta za kleme	5
Temperaturna oblast primene min.	-5 °C
Temperaturna oblast primene maks.	85 °C
samogasiv	Prema VDE 0471/DIN 695 deo 2-1, temperatura testiranja 850°C
Dimenzija	0,2-2,5mm²
Materijal	Polikarbonat
Boja	providno
Serija proizvoda	HSK
