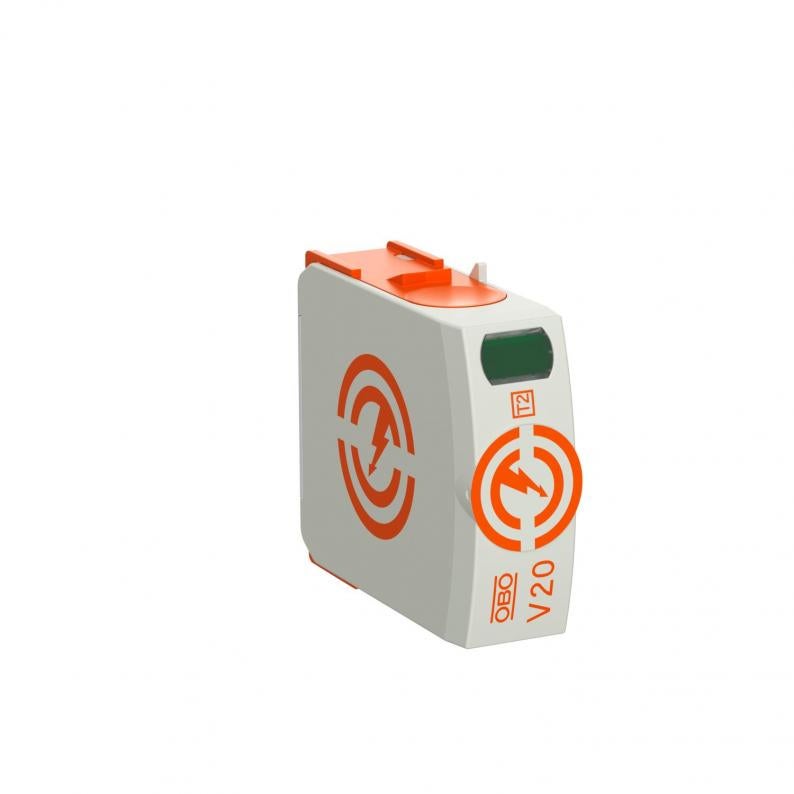

Uložak V20 75 V
Tip V20-0-75
Br.art. 5095360
EAN 4012196163533
Br.art. / Tip
Največi trajni napon AC
kl. PJ: 1 Komad
1Komad
Komad
Opis
Poklopac, odvodnik prenapona tip 2
• Za zaštitu od prenapona-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 40 kA (8/20) po polu preko efikasnih varistora
• Modularni utični poklopac sa dinamičkim razdvojnikom i optičkim indikatorom statusa
• Uklopna funkcija sa zaštitom od vibracija i kodiranjem napona
• Plastika prema UL 94 V-0
• Za zaštitu od prenapona-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 40 kA (8/20) po polu preko efikasnih varistora
• Modularni utični poklopac sa dinamičkim razdvojnikom i optičkim indikatorom statusa
• Uklopna funkcija sa zaštitom od vibracija i kodiranjem napona
• Plastika prema UL 94 V-0
Tehnički podaci
Tehnički podaci
| Broj el. polova | 1 |
|---|---|
| Oblik mreže | ostalo |
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Najviša vrednost trajnog napona (L-N) | 75 V |
| Nominalna struja odvođenja (8/20 µs) [L-N] | 20 kA |
| Materijal kućišta | PA UL 94 V-0 |
| Maksimalna udarna struja odvođenja (8/20 μs) [L-N] | 40 kA |
| Daljinska signalizacija | ne |
| Ispitna klasa tip 2 | da |
| Nominalni napon AC (50 / 60 Hz) | 60 V |
| Integrisani predosigurač | ne |
| Prag zaštite [L-N] | ≤0,5 |
| Največi trajni napon AC | 75 V |
| Nominalna struja odvođenja (8/20 µs) | 20 kA |
| Varijanta polova | 1 |
| Način montaže | na osnovnom elementu |
| Preostali napon [L-N] @ 5 kA | 0,4 kV |
| Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže | 50 kA eff |
| Preostali napon [L-N] @ 1 kA | 0,3 kV |
| SPD prema UL 1449 | Tip 4 |
| Minimalno rastojanje | 1,5 mm |
| Dozvole | VDE, KEMA, UL, ÖVE |
| Otporno na kratak spoj | da |
| Usaglašeno sa ROHS | da |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| SPD prema IEC 61643-1 | klasa II |
| SPD prema EN 61643-11 | Tip 2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 40 kA |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 75V |
| Vlažnost vazduha maks. | 95 % |
| Vlažnost vazduha min. | 5 % |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,2166 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,2166 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (2)
Sertifikati (3)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Vrsta zaštite
Največi trajni napon AC
Varijanta polova
Br.art.
V20-0-75
IP20
75
1
5095360
V20-0-280
IP20
280
1
5095364
V20-0-550
IP20
550
1
5095372
Največi trajni napon AC
V20-0-75
Br.art.
5095360
Vrsta zaštite
IP20
Največi trajni napon AC
75
Varijanta polova
1
V20-0-280
Br.art.
5095364
Vrsta zaštite
IP20
Največi trajni napon AC
280
Varijanta polova
1
V20-0-550
Br.art.
5095372
Vrsta zaštite
IP20
Največi trajni napon AC
550
Varijanta polova
1
