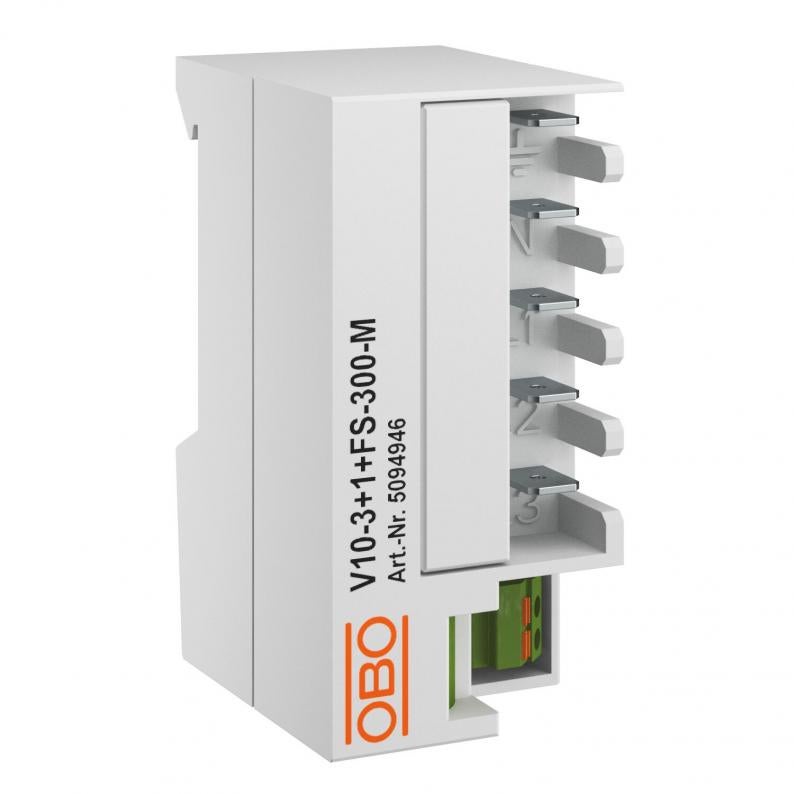

Surge arrester V10 – Mini
Tip V10-3+1+FS-300-M
Br.art. 5094946
EAN 4012197504922
Br.art. / Tip
5094946 / V10-3+1+FS-300-M
Vrsta zaštite
IP20
Varijanta polova
3+N/PE
kl. PJ: 1 Komad
1Komad
Komad
Opis
Uređaj za zaštitu od prenapona kompaktni modul tip 2+3
• Za zaštitu od prenapona u podrazdelnicima prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 60 kA (8/20) ukupno
• Integrisano 3+1-rešenje za TN i TT mrežne sisteme na 45-mm-širinu modula
• Efikasna varistor tehnika
• Sa termičkim i dinamičkim razdvojnikom
• Sa optičkim i akustičnim indikatorom funkcije
• Opciono sa akustičnom signalizacijom -AS ili daljinskom signalizacijom -FS
Primena: podrazdelnici i etažni razdelnici, kao i zaštita uređaja trofaznih sistema.
• Za zaštitu od prenapona u podrazdelnicima prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 60 kA (8/20) ukupno
• Integrisano 3+1-rešenje za TN i TT mrežne sisteme na 45-mm-širinu modula
• Efikasna varistor tehnika
• Sa termičkim i dinamičkim razdvojnikom
• Sa optičkim i akustičnim indikatorom funkcije
• Opciono sa akustičnom signalizacijom -AS ili daljinskom signalizacijom -FS
Primena: podrazdelnici i etažni razdelnici, kao i zaštita uređaja trofaznih sistema.
Tehnički podaci
Dimenzije
| Dužina | 38 mm |
|---|---|
| Širina | 35 mm |
| Visina | 76 mm |
Tehnički podaci
| Oblik mreže | sve |
|---|---|
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Najviša vrednost trajnog napona (L-N) | 300 V |
| Najviša vrednost trajnog napona (N-PE) | 255 V |
| Maksimalna udarna struja odvođenja (8/20 μs) [L-N] | 20 kA |
| Maksimalna udarna struja odvođenja (8/20 μs) [N-PE] | 40 kA |
| Daljinska signalizacija | da |
| Ispitna klasa tip 2 | da |
| Ispitna klasa tip 3 | da |
| Nominalni napon AC (50 / 60 Hz) | 240 V |
| Integrisani predosigurač | ne |
| Nominalna struja odvođenja (8/20 µs) | 10 kA |
| Varijanta polova | 3+N/PE |
| Način montaže | Torban šina 35 mm |
| Pogodno za spoljnu primenu | ne |
| Maks. prenaponska zaštita mreže | 63 A gG |
| Sklopna snaga AC | 250V / 1A ; 125V / 1A |
| Sklopna snaga DC | 48V / 0,5A; 24V / 0,5A; 12V / 0,5A |
| TOV-napon [L-N] - withstand mode - 5 s | 337 V |
| TOV-napon [L-N] - fail safe mode - 120 min | 442 V |
| TOV-napon [N-PE] - withstand mode - 200 ms | 1200 V |
| Minimalno rastojanje | 0 mm |
| Varijanta | 3+NPE |
| Oblik mreže DC | ne |
| Oblik mreže IT | ne |
| Oblik mreže TN | da |
| Oblik mreže TN-C | ne |
| Oblik mreže TN-C-S | da |
| Oblik mreže TN-S | da |
| Oblik mreže TT | da |
| Oblik mreže, ostali | ne |
| Usaglašeno sa ROHS | da |
| OBO nominalna struja opterećenja (klema ulaza/izlaza) | 32 A |
| SPD prema IEC 61643-1 | klasa II+III |
| SPD prema EN 61643-11 | tip 2+3 |
| LPZ | 1→3 |
| Sposobnost gašenja struje kratkog spoja (eff) [N-PE] | 0,1 kA |
| Maksimalni preventivni osigurač | 63 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 85 °C |
| Dimenzija | 300V |
| Vlažnost vazduha maks. | 95 % |
| Vlažnost vazduha min. | 5 % |
Priključne mogućnosti
| FM-kontakti | Otvarač |
|---|---|
| Prečnik priključka FM-kleme min. | 1,5 mm² |
| Prečnik priključka FM-kleme min. | 16 AWG |
| Odvodna struja (8/20 µs) [ukupna] | 60 kA |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 2,5 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 10 mm² |
