Stezaljka nosača sa prihvatom za cev sa donje strane
Tip SCVPC 3-7 D25
Br.art. 1488621
EAN 4012197380946
Br.art. / Tip
Dužina
Širina
Visina
Dimenzija L
Prečnik cevi/kabla min.
Prečnik cevi/kabla maks.
Debljina prirubnice F min.
Debljina prirubnice F maks.
kl. PJ: 50 Komad
50Komad
Komad
Opis
Stezaljka nosača za montažu cevi. Zatvoreni prihvat za cev sa donje strane. Učvršćivanje na čelične nosače zakivanjem.
Tehnički podaci

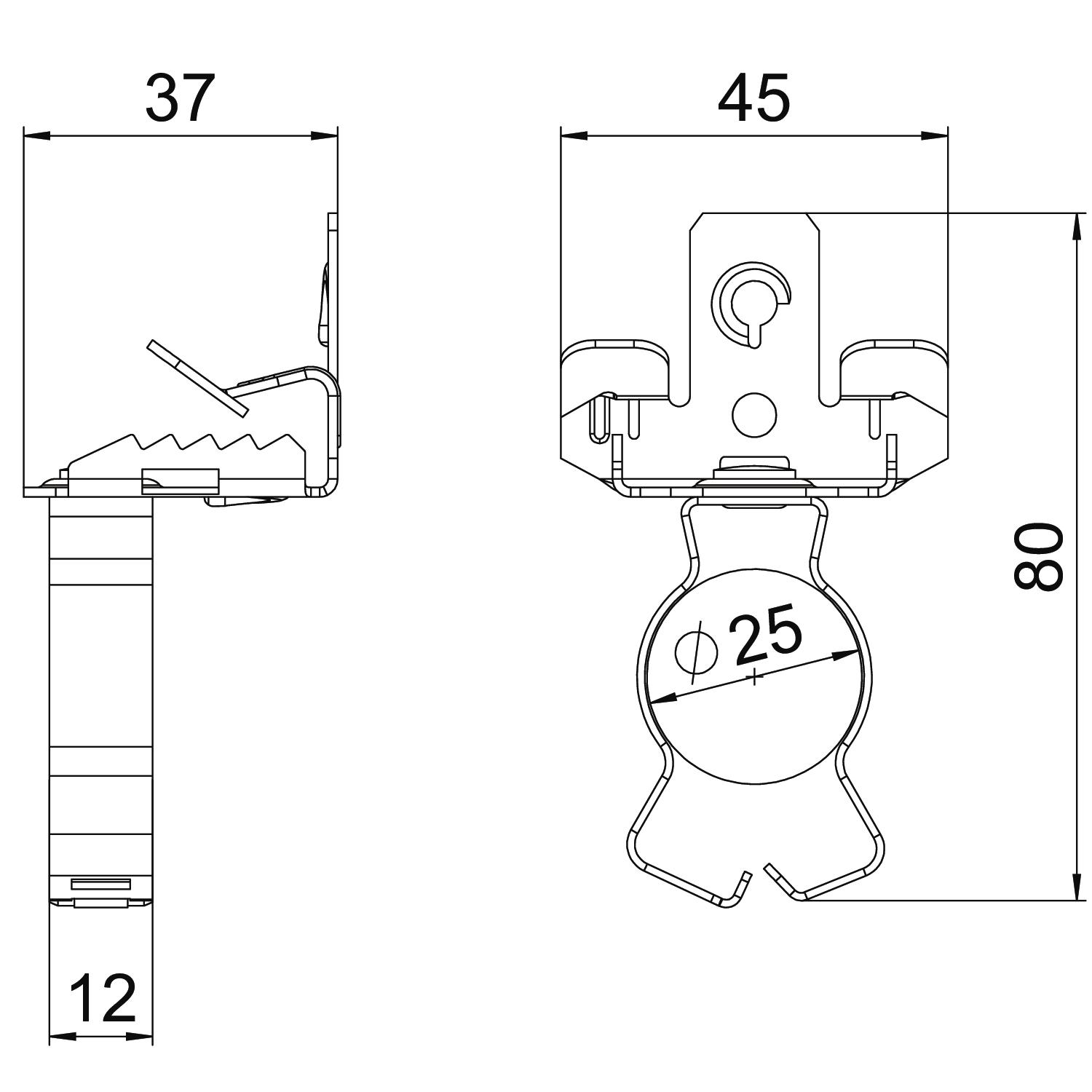

Dimenzije
| Dužina | 81 mm |
|---|---|
| Širina | 45 mm |
| Visina | 37 mm |
| Dimenzija L | 80 mm |
Tehnički podaci
| Zglobno | ne |
|---|---|
| Podesivi zglob | ne |
| Maksimalna nosivost | 0,45 kN |
| Usaglašeno sa ROHS | da |
| Prečnik cevi/kabla min. | 20 mm |
| Prečnik cevi/kabla maks. | 25 mm |
| Vrsta pričvršćivanja | zategnuti |
| Vrsta priključka/komponente | Cev/kabl |
| Debljina prirubnice F min. | 3 mm |
| Debljina prirubnice F maks. | 7 mm |
| Dimenzija | 3-7mm |
| Površina | Listići od cinka |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | Support clamp |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (4)
Uputstva i pomoć (1)
Slike proizvoda (2)
Varijante
Tip
Dužina
Širina
Visina
Dimenzija L
Prečnik cevi/kabla min.
Prečnik cevi/kabla maks.
Debljina prirubnice F min.
Debljina prirubnice F maks.
Br.art.
SCVPC 3-7 D25
81
45
37
80
20
25
3
7
1488621
SCVPC 3-7 D32
90
45
37
90
30
32
3
7
1488623
SCVPC 3-7 D40
103
45
37
100
36
40
3
7
1488625
SCVPC 7-13 D25
89
45
37
87
20
25
7
13
1488629
SCVPC 7-13 D32
97
45
37
97
30
32
7
13
1488631
SCVPC 7-13 D40
110
45
37
107
36
40
7
13
1488633
SCVPC 14-20 D25
92
45
36
90
20
25
14
20
1488637
SCVPC 14-20 D32
100
45
36
100
30
32
14
20
1488639
SCVPC 14-20 D40
113
45
36
110
36
40
14
20
1488641
