Stezaljka nosača sa bočnim prihvatom za cev
Tip SCHPC 10-15 D25
Br.art. 1488363
EAN 4012197380823
Br.art. / Tip
Dužina
Širina
Visina
Dimenzija L
Prečnik cevi/kabla min.
Prečnik cevi/kabla maks.
Debljina prirubnice F min.
Debljina prirubnice F maks.
kl. PJ: 50 Komad
50Komad
Komad
Opis

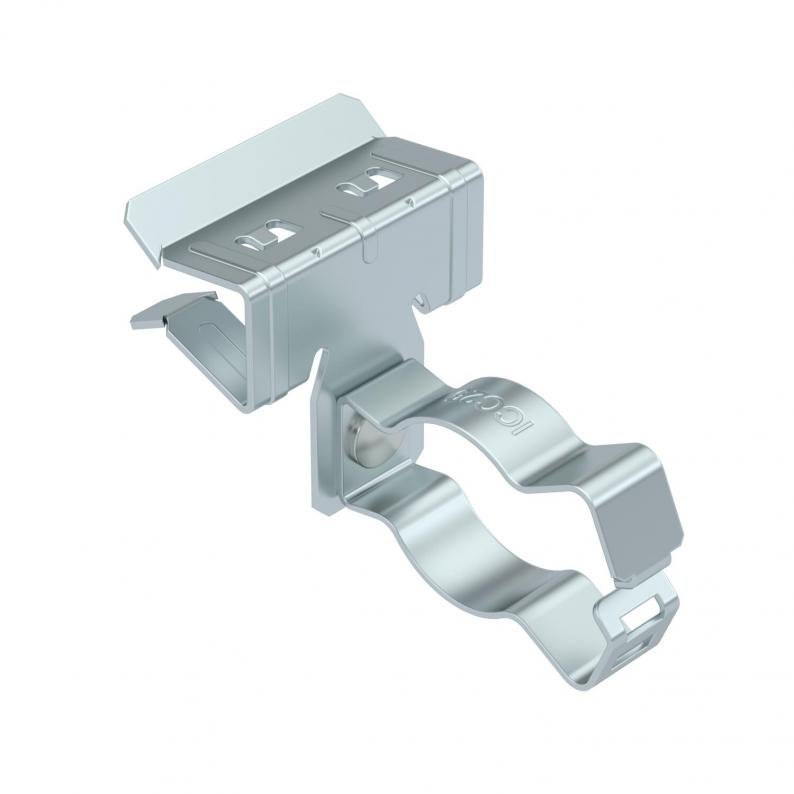

Stezaljka nosača za montažu cevi. Zatvoreni bočni prihvat za cev. Učvršćivanje na čelične nosače zakivanjem.
Tehnički podaci

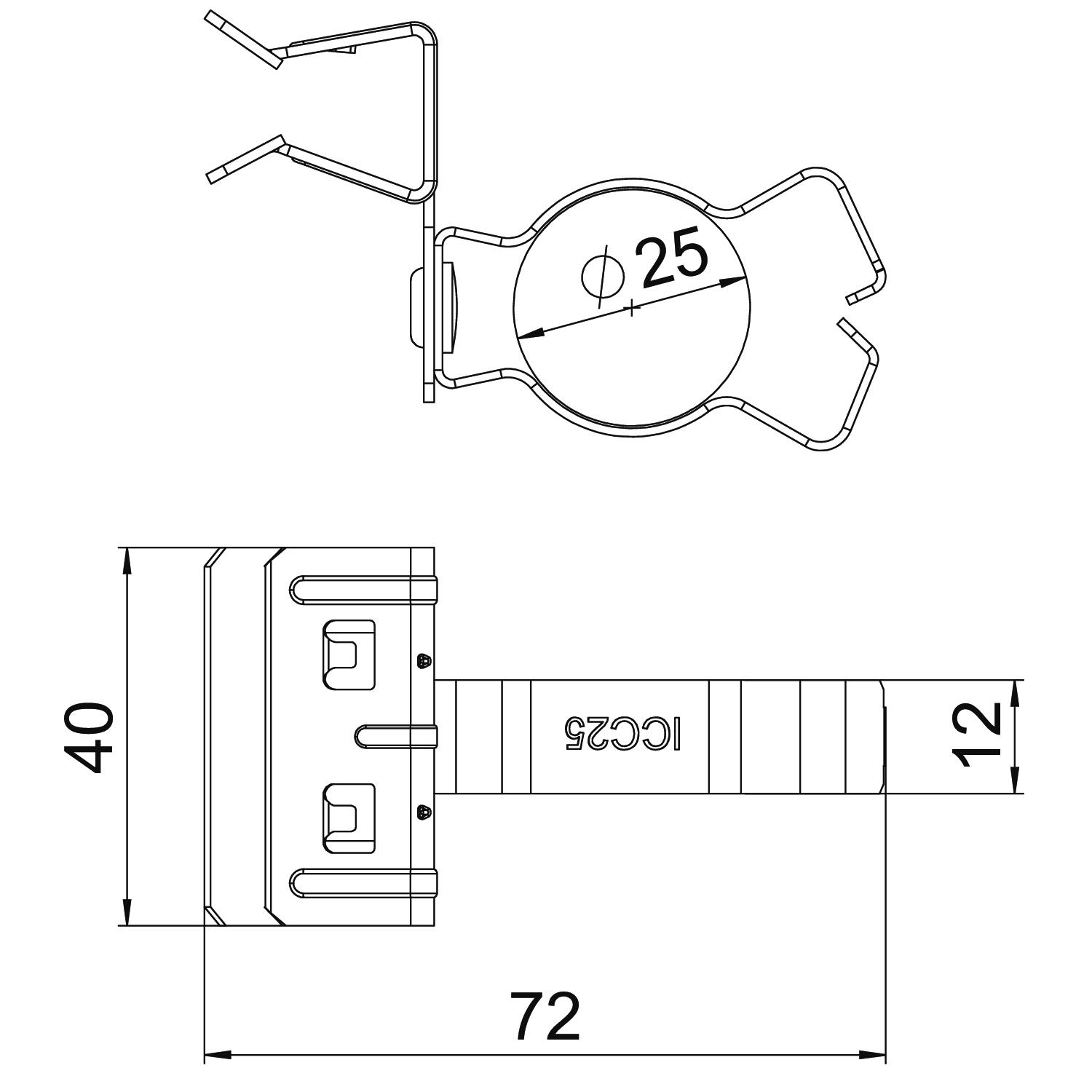

Dimenzije
| Dužina | 72 mm |
|---|---|
| Širina | 40 mm |
| Visina | 47 mm |
| Dimenzija L | 72 mm |
| Dimension W | 40 mm |
Tehnički podaci
| Zglobno | ne |
|---|---|
| Podesivi zglob | ne |
| Maksimalna nosivost | 0,45 kN |
| Usaglašeno sa ROHS | da |
| Prečnik cevi/kabla min. | 20 mm |
| Prečnik cevi/kabla maks. | 25 mm |
| Vrsta pričvršćivanja | zategnuti |
| Vrsta priključka/komponente | Cev/kabl |
| Debljina prirubnice F min. | 10 mm |
| Debljina prirubnice F maks. | 15 mm |
| Dimenzija | 10-15mm |
| Površina | Listići od cinka |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | Support clamp |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (4)
Uputstva i pomoć (1)
Slike proizvoda (2)
Varijante
Tip
Dužina
Širina
Visina
Dimenzija L
Prečnik cevi/kabla min.
Prečnik cevi/kabla maks.
Debljina prirubnice F min.
Debljina prirubnice F maks.
Br.art.
SCHPC 10-15 D25
72
40
47
72
20
25
10
15
1488363
SCHPC 15-20 D25
72
40
47
72
20
25
15
20
1488373
Debljina prirubnice F min.
Debljina prirubnice F maks.
SCHPC 10-15 D25
Br.art.
1488363
Dužina
72
Širina
40
Visina
47
Dimenzija L
72
Prečnik cevi/kabla min.
20
Prečnik cevi/kabla maks.
25
Debljina prirubnice F min.
10
Debljina prirubnice F maks.
15
SCHPC 15-20 D25
Br.art.
1488373
Dužina
72
Širina
40
Visina
47
Dimenzija L
72
Prečnik cevi/kabla min.
20
Prečnik cevi/kabla maks.
25
Debljina prirubnice F min.
15
Debljina prirubnice F maks.
20
