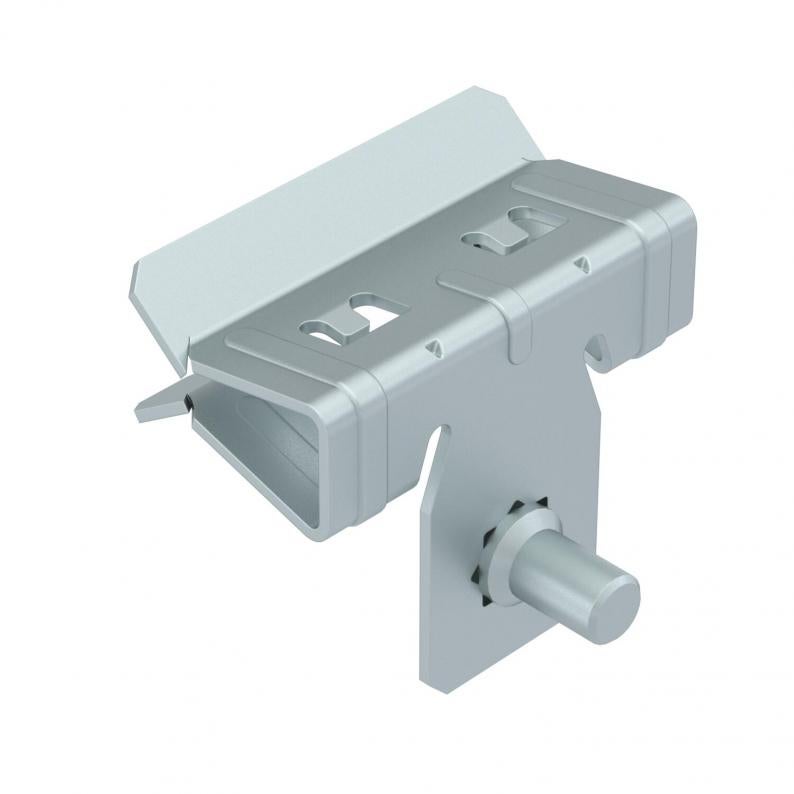

Stezaljka nosača sa bočnim navojnim tiplom
Tip SCVTB 1,5-4 M6
Br.art. 1488271
EAN 4012197392277
Br.art. / Tip
Dužina
Širina
Visina
Dimenzija L
Debljina prirubnice F min.
Debljina prirubnice F maks.
kl. PJ: 100 Komad
100Komad
Komad
Opis
Stezaljka nosača sa bočnim navojnim tiplom M6, za za individualna montažna rešenja. Učvršćivanje na čelične nosače zakivanjem.
Tehnički podaci
Dimenzije
| Dužina | 35 mm |
|---|---|
| Širina | 40 mm |
| Visina | 23 mm |
| Dimenzija L | 35 mm |
Tehnički podaci
| Metrički navoj | 6 |
|---|---|
| Zglobno | ne |
| Podesivi zglob | ne |
| Maksimalna nosivost | 0,45 kN |
| Usaglašeno sa ROHS | da |
| Vrsta pričvršćivanja | zategnuti |
| Vrsta priključka/komponente | Navoj |
| Debljina prirubnice F min. | 1,5 mm |
| Debljina prirubnice F maks. | 4 mm |
| Dimenzija | 1,5-4mm |
| Površina | Listići od cinka |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | Support clamp |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (4)
Uputstva i pomoć (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Visina
Dimenzija L
Debljina prirubnice F min.
Debljina prirubnice F maks.
Br.art.
SCVTB 1,5-4 M6
35
40
23
35
1,5
4
1488271
SCVTB 4-10 M6
35
40
23
35
4
10
1488273
SCVTB 10-15 M6
35
40
42
41
10
15
1488275
SCVTB 15-20 M6
35
40
42
41
15
20
1488277
Visina
Dimenzija L
Debljina prirubnice F min.
Debljina prirubnice F maks.
SCVTB 1,5-4 M6
Br.art.
1488271
Dužina
35
Širina
40
Visina
23
Dimenzija L
35
Debljina prirubnice F min.
1,5
Debljina prirubnice F maks.
4
SCVTB 4-10 M6
Br.art.
1488273
Dužina
35
Širina
40
Visina
23
Dimenzija L
35
Debljina prirubnice F min.
4
Debljina prirubnice F maks.
10
SCVTB 10-15 M6
Br.art.
1488275
Dužina
35
Širina
40
Visina
42
Dimenzija L
41
Debljina prirubnice F min.
10
Debljina prirubnice F maks.
15
SCVTB 15-20 M6
Br.art.
1488277
Dužina
35
Širina
40
Visina
42
Dimenzija L
41
Debljina prirubnice F min.
15
Debljina prirubnice F maks.
20
