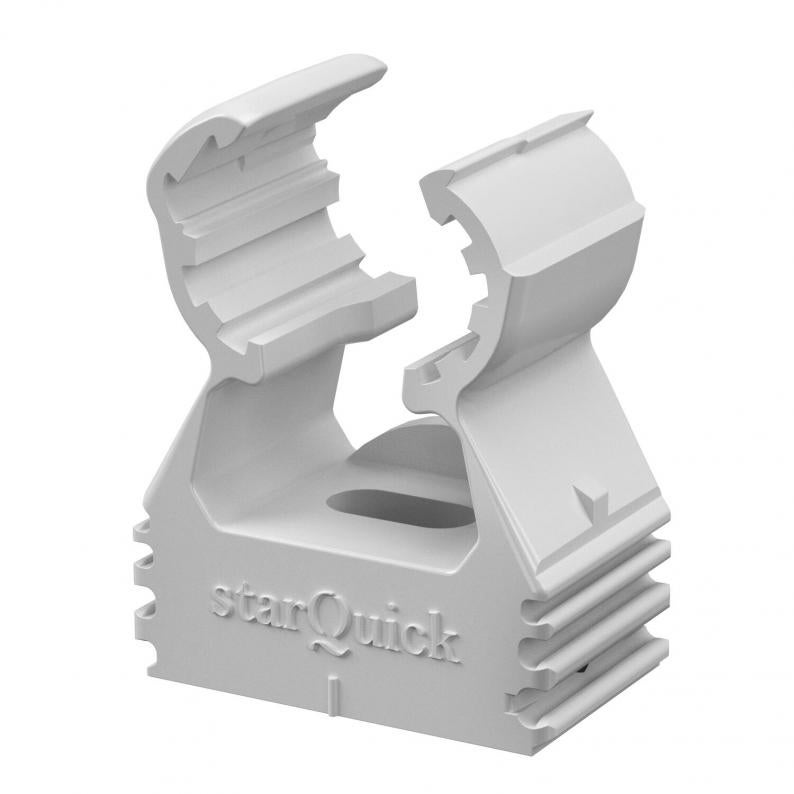

starQuick-obujmica

Type SQ-10 LGR

Item no. 2146053

EAN 4012195595359

Informativni list (PDF)

Izjava o usaglašenosti (PDF)

RoHS Izjava o usaglašenosti (PDF)

REACH Izjava o usaglašenosti (PDF)

Show all variants

Item no. / Type

2146053 / SQ-10 LGR

Nominalna veličina/tekst

This item is a discontinued product!

You can find the successor product here.

Smallest selling unit: 100 Komad

Komad

Description

Robusna obujmica za prihvat cevi za električnu i sanitarnu instalaciju aod plastike i metala, kao i cevi za električne instalacije Quick-Pipe. Univerzalne mogućnosti pričvršćivanja na zid, plafon i čelične konstrukcije u unutrašnjem prostoru i na otvorenom. Fleksibilan opseg stezanja od nekoliko milimetara. Montaža cevi bez upotrebe alata. Mogu se povezivati jedna do druge do Ø 28 mm, takođe i sa OBO Quick ili starQuick obujmicama. Za visoke vrednosti opterećenja, može se kombinovati sa dvostrukim držačem. Za varijabilna odstojanja i broj obujmica, može se montirati na profilnu šinu.

Technical data

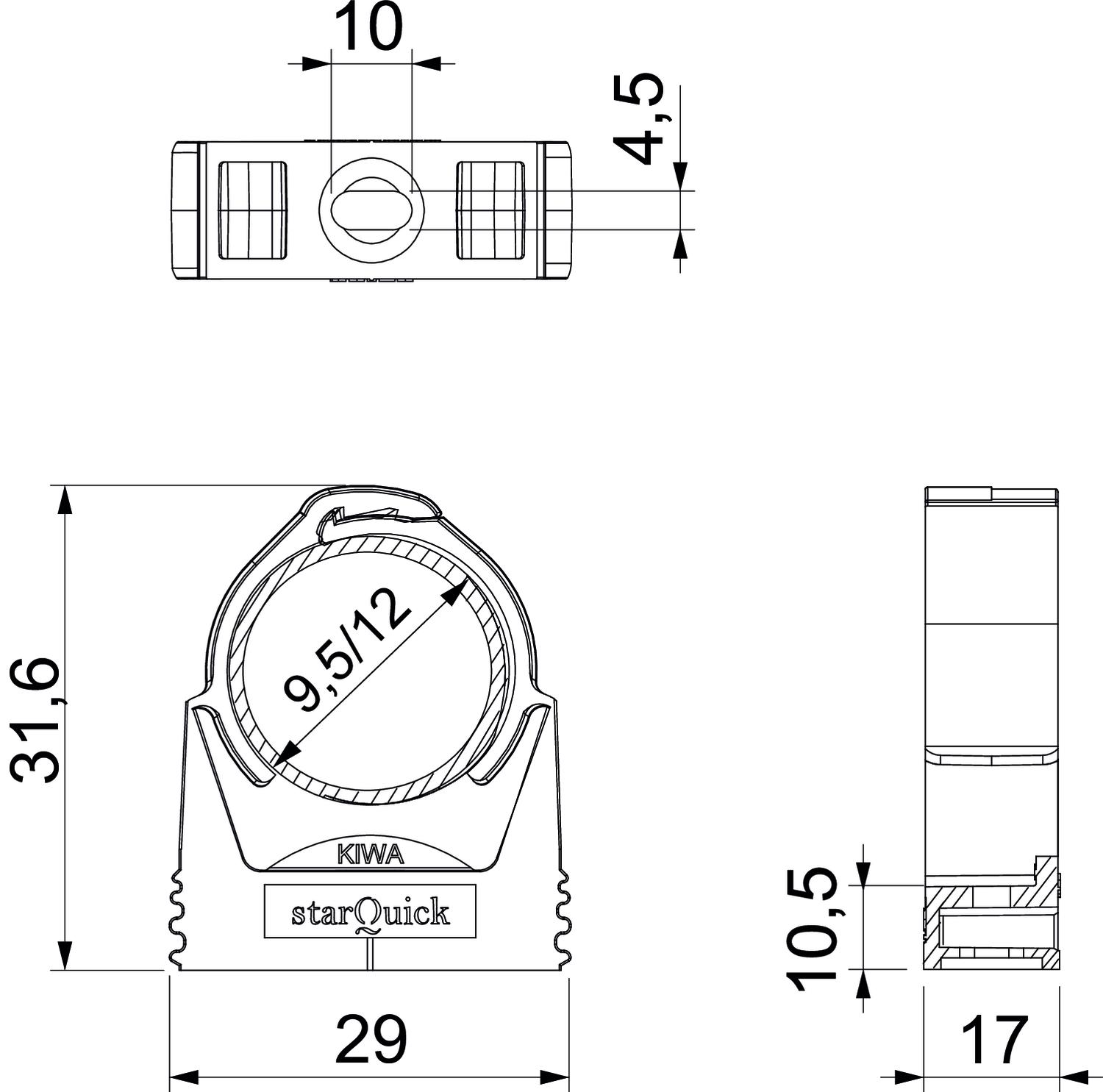

Dimenzije

Dimenzija A	29 mm
Dimenzija B	17 mm
Dimenzija H	31,6 mm
Dimenzija F	4,5 mm
Dimenzija h	10,5 mm
Dimenzija e	10 mm

Tehnički podaci

Nominalna veličina/tekst	10
bez halogena	da
UL-postojani	da
Serijski	da
Zatvoreno	da
Broj kablova/cevi	1
Maksimalna nosivost	0,5 kN
Sa uloškom	ne
Vrsta pričvršćivanja	Rupa za navojno pričvršćivanje
Usaglašeno sa ROHS	da
Zatezna oblast D min.	9,5 mm
Zatezna oblast D maks.	12 mm
samogasiv	Prema VDE 0471/DIN 695 deo 2-1, temperatura testiranja 650°C
Dimenzija	9,5-12mm
Materijal	Poliamid
Boja	svetlo siva; RAL 7035
Serija proizvoda	Quick clip range
