Srednja i fina zaštita FRD za dvožilne sisteme 12 V
Tip FRD 12
Br.art. 5098506
EAN 4012195578291
Br.art. / Tip
Največi trajni napon AC
Najveći trajni napon DC
kl. PJ: 1 Komad
1Komad
Komad
Opis
Zaštita od prenapona za primenu u mernoj, upravljačkoj i regulacionoj tehnici
• Srednja i fina zaštita
• Standardna varijanta za dvožilne sisteme
• Dvostepeni zaštitni uklop
• Sa priključnim klemama bez vijaka, lakim za montažu

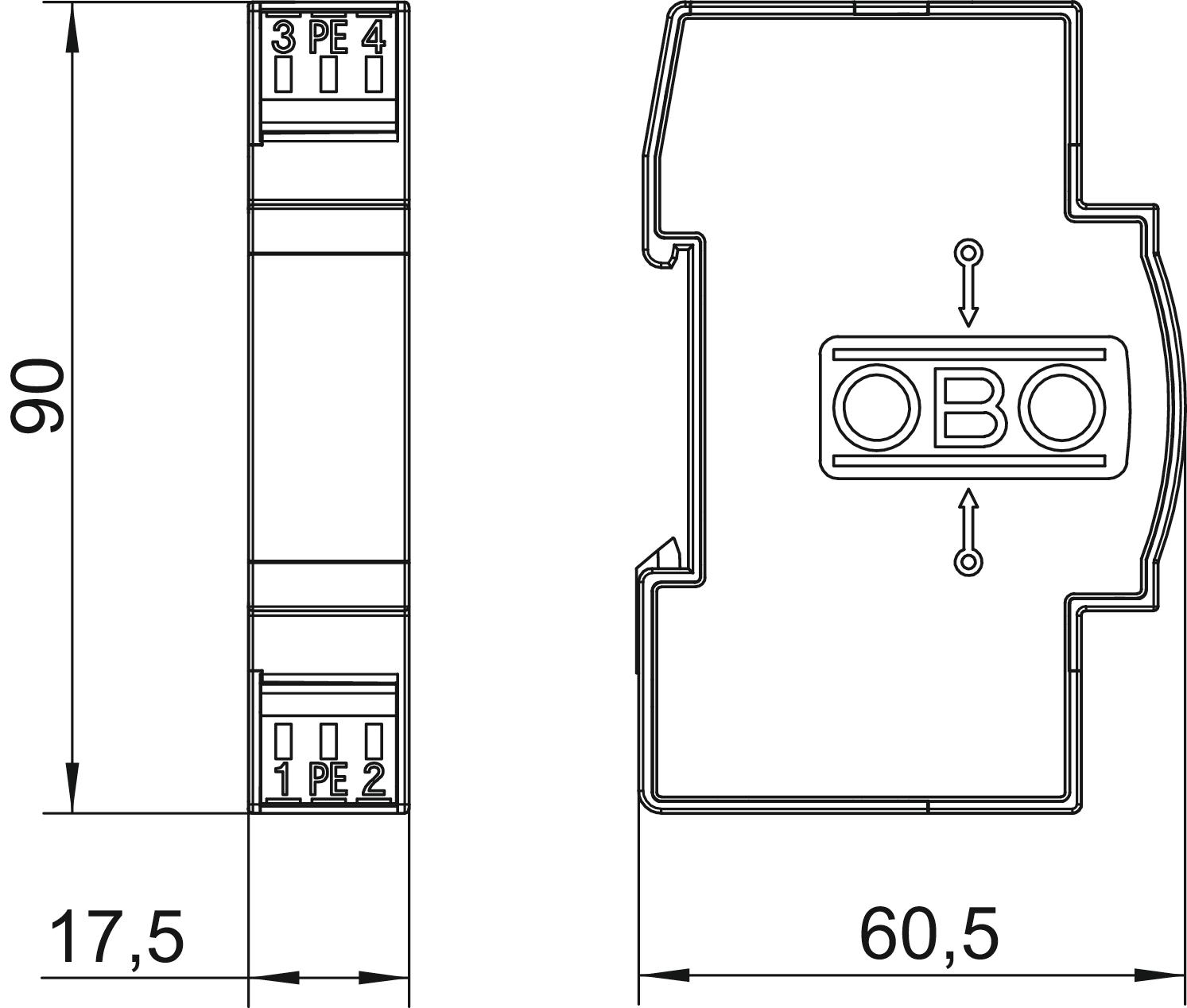

• U dimenzijama rastera 17,5-mm koji štedi na prostoru
• Sa omskim razdvajanjem u dužnoj račvi
Primena: Univerzalna primena na 35-mm-profilnim šinama u svim uobičajenim kućištima razdelnika.
• Srednja i fina zaštita
• Standardna varijanta za dvožilne sisteme
• Dvostepeni zaštitni uklop
• Sa priključnim klemama bez vijaka, lakim za montažu
• U dimenzijama rastera 17,5-mm koji štedi na prostoru
• Sa omskim razdvajanjem u dužnoj račvi
Primena: Univerzalna primena na 35-mm-profilnim šinama u svim uobičajenim kućištima razdelnika.
Tehnički podaci
Tehnički podaci
| Broj polova | 2 |
|---|---|
| Telekomunikacioni kontakt | ne |
| Utični sistem | Klema |
| Prag zaštite žila - žila | <30 V |
| Prag zaštite žila - zemlja | <600 V |
| Vrsta zaštite | IP20 |
| Ispitni standard | IEC 61643-21 |
| Serijski otpor po žili | 15 Ω ± 10 % |
| Nominalni napon | 12 V |
| Kapacitet (žila-žila) | <10 nF |
| Kapacitet (žila-zemlja) | <1 nF |
| Uzemljenje preko: | Klema |
| Varijanta ispitana na eksplozije | ne |
| Izolacioni otpor | >1 MΩ |
| Priključak zaštite | ne |
| Otpornost na udarnu struju žila-žila | C1: 1 kV / 0,5 kA (8/20µs) |
| Otpornost na udarnu struju žila-zemlja | C2: 10 kV / 5 kA (8/20µs) |
| Ukupna odvodna struja (10/350) | D1: 3 kA |
| Ukupna odvodna struja (8/20) | 10 kA |
| Nominalna struja opterećenja DC | 0,2 A |
| Nominalna struja opterećenja AC | 0,14 A |
| Kontrola odvodnika prenapona | ne |
| Največi trajni napon AC | 9 V |
| Najveći trajni napon DC | 13 V |
| Nominalna struja odvođenja (8/20 µs) | 5 kA |
| Dozvole | UL |
| Granična frekvencija | 0,69 MHz |
| SPD prema IEC 61643-21 | Klasa I+II+III / D1+C2+C1 |
| Kategorie | Tip 1+2+3 / D1+C2+C1 |
| Usaglašeno sa ROHS | da |
| LPZ | 0→3 |
| Impulsna struja | 1,5 kA |
| Uneto slabljenje (insertion loss) | 3 dB @ 690 kHz dB |
| Podeok TE (17,5 mm) | 1 |
| Prečnik priključka, kruti maks. | 2,5 mm² |
| Presek priključka višežilni min. | 0,14 mm² |
| Presek priključka višežilni maks. | 2,5 mm² |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 12V AC |
Priključne mogućnosti
| Prečnik priključka, kruti min. | 0,14 mm² |
|---|---|
| Presek priključka fleksibilan min. | 0,14 mm² |
| Presek priključka, fleksibilan maks. | 2,5 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,2817 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,2817 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (2)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Broj polova
Utični sistem
Največi trajni napon AC
Najveći trajni napon DC
Br.art.
FRD 12
2
Klema
9
13
5098506
FRD 24
2
Klema
19
28
5098514
