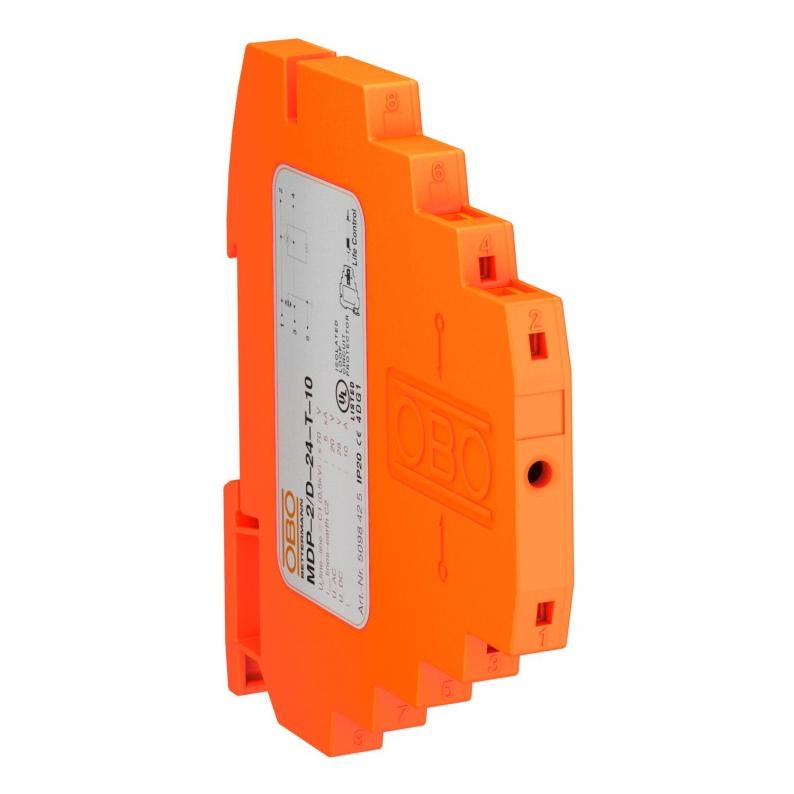

Serijski zaštitni uređaj, 2-polni, varijanta 24 V

Type MDP-2 D-24-T-10

Item no. 5098425

EAN 4012195787389

Informativni list (PDF)

REACH Izjava o usaglašenosti (PDF)

RoHS Izjava o usaglašenosti (PDF)

Show all variants

Item no. / Type

5098425 / MDP-2 D-24-T-10

Broj polova

Utični sistem

Klema

Največi trajni napon AC

20 V

Najveći trajni napon DC

28 V

Smallest selling unit: 1 Komad

Komad

Description

Odvodnik prenapona sa test-funkcijom; varijanta 24V

• Nominalna struja opterećenja 10 A
• Zaštitni uređaj za višežilne sisteme
• Direktno šild uzemljenje i sa priključnim klemama bez vijaka

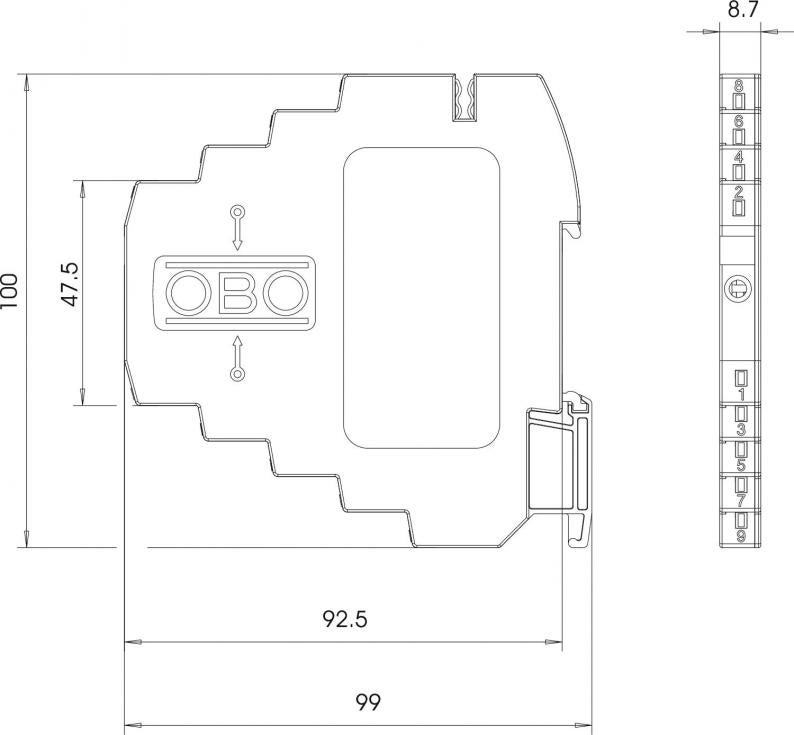

• Širina od samo 8,7 mm koja štedi prostor
• Zaštitni uklop može da se ispita sa Life Control
• Veliki domet do 100 MHz
• UL lista (4DG1)

Primena: Univerzalna primena na 35-mm-torban šinama u svim uobičajenim kućištima razdelnika.

Technical data

Tehnički podaci

Broj polova	2
Signalizacija na uređaju	po izboru
Utični sistem	Klema
Prag zaštite žila - žila	<70 V
Prag zaštite žila - zemlja	<800 V
Vrsta zaštite	IP20
Ispitni standard	IEC 61643-21
Prag zaštite @ C1	<65 V
Nominalni napon	24 V
Kapacitet (žila-žila)	< 40 pF
Uzemljenje preko:	Torban šina
Izolacioni otpor	>100 MΩ
Priključak zaštite	da
Zaštita	direktno
Otpornost na udarnu struju žila-žila	C1: 0,5 kV / 0,25 kA (8/20µs)
Ukupna odvodna struja (10/350)	D1: 1 kA
Ukupna odvodna struja (8/20)	5 kA
Nominalna struja opterećenja DC	10 A
Nominalna struja opterećenja AC	0,7 A
Največi trajni napon AC	20 V
Najveći trajni napon DC	28 V
Dozvole	UL
Granična frekvencija	100 MHz
SPD prema IEC 61643-21	Klasa I+II+III / D1+C2+C1
Kategorie	Tip 1+2+3 / D1+C2+C1
Usaglašeno sa ROHS	da
LPZ	0→3
Impulsna struja	0,5 kA
Uneto slabljenje (insertion loss)	≤3 dB
Prečnik priključka, kruti maks.	2,5 mm²
Presek priključka višežilni min.	0,14 mm²
Presek priključka višežilni maks.	1,5 mm²
Temperaturna oblast primene min.	-40 °C
Temperaturna oblast primene maks.	80 °C
Dimenzija	24V

Priključne mogućnosti

Prečnik priključka, kruti min.	0,14 mm²
Presek priključka fleksibilan min.	0,14 mm²
Presek priključka, fleksibilan maks.	2,5 mm²

Environmental Data

Packaging without plastic	да

CO2 otisak (GWP) od kolevke do kapije	0,3044 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,3044 kg CO₂e
Determination date of CO2 value	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Units
Declared Unit Quantity (LCA)	1
