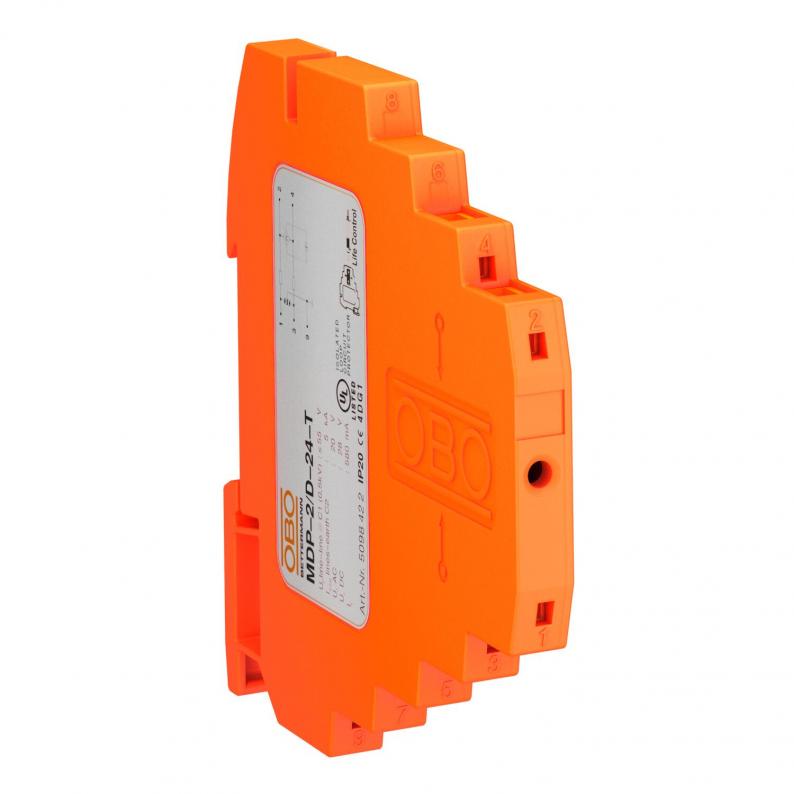

Serijski zaštitni uređaj, 2-polni, varijanta 24 V
Tip MDP-2 D-24-T
Br.art. 5098422
EAN 4012195406860
Br.art. / Tip
Broj polova
Največi trajni napon AC
Najveći trajni napon DC
kl. PJ: 1 Komad
1Komad
Komad
Opis
Odvodnik prenapona sa test-funkcijom; varijanta 24V
• Nominalna struja opterećenja 0,58 A
• Zaštitni uređaj za višežilne sisteme
• Direktno šild uzemljenje i sa priključnim klemama bez vijaka
• Širina od samo 8,7 mm koja štedi prostor
• Zaštitni uklop može da se ispita sa Life Control
• Veliki domet do 100 MHz
• UL lista (4DG1)
Primena: Univerzalna primena na 35-mm-torban šinama u svim uobičajenim kućištima razdelnika.
• Nominalna struja opterećenja 0,58 A
• Zaštitni uređaj za višežilne sisteme
• Direktno šild uzemljenje i sa priključnim klemama bez vijaka
• Širina od samo 8,7 mm koja štedi prostor
• Zaštitni uklop može da se ispita sa Life Control
• Veliki domet do 100 MHz
• UL lista (4DG1)
Primena: Univerzalna primena na 35-mm-torban šinama u svim uobičajenim kućištima razdelnika.
Tehnički podaci
Tehnički podaci
| Broj polova | 2 |
|---|---|
| Telekomunikacioni kontakt | ne |
| Signalizacija na uređaju | po izboru |
| Utični sistem | Klema |
| Prag zaštite žila - žila | <55 V |
| Prag zaštite žila - zemlja | <800 V |
| Vrsta zaštite | IP20 |
| Ispitni standard | IEC 61643-21 |
| Prag zaštite @ C1 | <65 V |
| Serijski otpor po žili | 2,35 Ω ± 5 % |
| Nominalni napon | 24 V |
| Kapacitet (žila-žila) | <40 pF |
| Kapacitet (žila-zemlja) | <40 pF |
| Uzemljenje preko: | Torban šina |
| Varijanta ispitana na eksplozije | ne |
| Izolacioni otpor | >100 MΩ |
| Priključak zaštite | da |
| Zaštita | direktno |
| Otpornost na udarnu struju žila-žila | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Otpornost na udarnu struju žila-zemlja | C2: 5 kV / 2,5 kA (8/20µs) |
| Ukupna odvodna struja (10/350) | D1: 1 kA |
| Ukupna odvodna struja (8/20) | 5 kA |
| Nominalna struja opterećenja DC | 0,58 A |
| Nominalna struja opterećenja AC | 0,4 A |
| Kontrola odvodnika prenapona | ne |
| Največi trajni napon AC | 20 V |
| Najveći trajni napon DC | 28 V |
| Dozvole | UL |
| Granična frekvencija | 100 MHz |
| SPD prema IEC 61643-21 | Klasa I+II+III / D1+C2+C1 |
| Kategorie | Tip 1+2+3 / D1+C2+C1 |
| Usaglašeno sa ROHS | da |
| LPZ | 0→3 |
| Uneto slabljenje (insertion loss) | ≤3 dB |
| Prečnik priključka, kruti maks. | 2,5 mm² |
| Presek priključka višežilni min. | 0,14 mm² |
| Presek priključka višežilni maks. | 1,5 mm² |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 24V |
Priključne mogućnosti
| Prečnik priključka, kruti min. | 0,14 mm² |
|---|---|
| Presek priključka fleksibilan min. | 0,14 mm² |
| Presek priključka, fleksibilan maks. | 2,5 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,303 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,303 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (2)
Sertifikati (3)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)
Varijante
Tip
Broj polova
Utični sistem
Največi trajni napon AC
Najveći trajni napon DC
Br.art.
MDP-2 D-24-T
2
Klema
20
28
5098422
MDP-3 D-24-T
3
Klema
20
28
5098427
MDP-4 D-24-T
4
Klema
20
28
5098431
