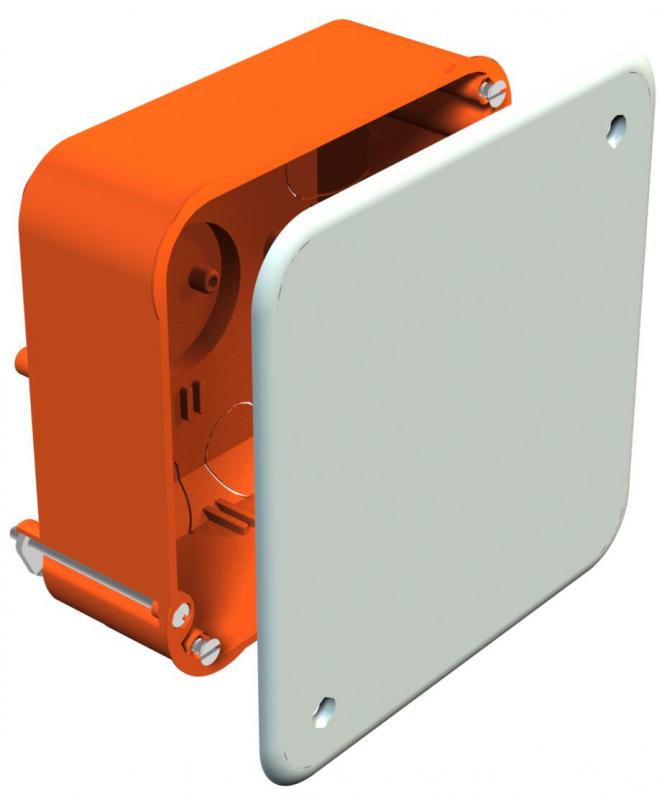

Razvodna kutija za ošupljene zidove
Tip HV 100 KD
Br.art. 2003449
EAN 4012195033011
Br.art. / Tip
2003449 / HV 100 KD
Visina
50 mm
Broj uvoda
20
za prečnik cevi
20 mm
kl. PJ: 25 Komad
25Komad
Komad
Opis
Priključna kutija za šuplje zidove za upotrebu u šupljim zidovima sa dubinom ugradnje od najmanje 50 mm i debljinom ploča od 7 - 35 mm. Sa belim poklopcem i vijcima za poklopac. Odgovara za ugradnju u standardne šine (profilne i noseće šine) za serijske kleme.
• 8 uvodnika Ø 20 mm
• 8 uvodnika za NYM kabl 3 x 1,5 mm²
• 4 uvodnika za kablove za prenos podataka (nizak napon)
Prema IEC 60670-1, IEC 60670-22 i DIN 49073-1.
• 8 uvodnika Ø 20 mm
• 8 uvodnika za NYM kabl 3 x 1,5 mm²
• 4 uvodnika za kablove za prenos podataka (nizak napon)
Prema IEC 60670-1, IEC 60670-22 i DIN 49073-1.
Tehnički podaci
Dimenzije
| Dužina | 105 mm |
|---|---|
| Širina | 105 mm |
| Visina | 50 mm |
Tehnički podaci
| Vrsta uvoda | NYM vodovi, vodovi za prenos podataka i rebraste cevi |
|---|---|
| Otporno na udarce | ne |
| Visina poda min. | 50 mm |
| Odgovara za debljinu ploče min. | 7 mm |
| Odgovara za debljinu ploče maks. | 35 mm |
| bez halogena | da |
| Broj uvoda | 20 |
| Uvod sa zadnje strane | da |
| Vrsta zaštite | IP30 |
| Mogućnost plombiranja | ne |
| Održavanje funkcionalnosti | bez |
| Vrsta uvoda u kućište | Užlebljenje |
| Sa zaštitom | ne |
| za prečnik cevi | 20 mm |
| Sa vijcima | da |
| Hermetički | ne |
| S vezicom za eksere | ne |
| Potpornici | bez |
| Maks. Prečnik provodnika | 4 mm² |
| Nominalni prečnik min. | 2,5 mm² |
| Nominalni prečnik maks. | 4 mm² |
| Oblik | kvadratno |
| Opremanje | bez |
| Poklopac | nije transparentno |
| Pričvršćivanje poklopca | zašrafljeno |
| Usaglašeno sa ROHS | da |
| samogasiv | Prema VDE 0471/DIN 695 deo 2-1, temperatura testiranja 850°C |
| Dimenzija | 105x105x50 |
| Materijal | Polipropilen |
| Boja | narandžasto |
| Nominalni napon | 400 V |
| Serija proizvoda | WIN Series |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 0,0122 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0122 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
