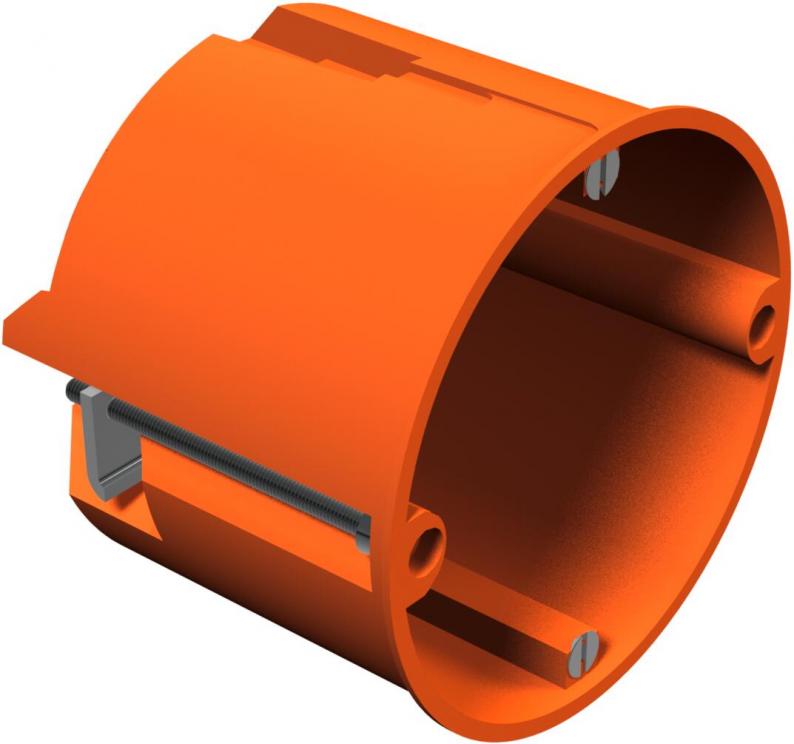

Razvodna i ugradna dozna za ošupljene zidove
Tip HV 60
Br.art. 2003442
EAN 4012195032953
Br.art. / Tip
2003442 / HV 60
Visina
61 mm
Prečnik rupe za bušenje
68 mm
Prečnik
68 mm
Broj uvoda
8
za prečnik cevi
20 mm
Ovaj proizvod se povlači iz prodaje!
Možete naći proizvod koji ga zamenjuje ovde.
kl. PJ: 25 Komad
25Komad
Komad
Opis
Razvodna i ugradna dozna za ošupljene zidove. Dimenzije prema DIN 49073-1, za debljinu ploče 7 - 35 mm. Standardna kombinovana udaljenost 71 mm, mogućnost povezivanja pomoću komada za kombinacije između kutija uređaja, 8 otvora za NYM-kablove, kablove za podatke i cevi Ø 20 mm. Kutije sa uređajima mogu se koristiti i kao priključne kutije u skladu sa VDE 0606-1 sa dvostrukim vijčanim pričvršćivanjem i poklopcem vijka, klase zaštite IP30.
Prema IEC 60670-1, IEC 60670-22 i DIN 49073-1.
Prema IEC 60670-1, IEC 60670-22 i DIN 49073-1.
Tehnički podaci
Dimenzije
| Visina | 61 mm |
|---|
Tehnički podaci
| Vrsta uvoda | Pripremljeni otvori za NYM-provodnike, provodnike za prenos podataka i cevi Ø 20 mm |
|---|---|
| Otporno na udarce | ne |
| Visina poda min. | 61 mm |
| Broj umetaka | 1 |
| Prečnik rupe za bušenje | 68 mm |
| Odgovara za debljinu ploče min. | 7 mm |
| Odgovara za debljinu ploče maks. | 35 mm |
| Razmak vijaka uređaja | 60 mm |
| Prečnik | 68 mm |
| bez halogena | da |
| Broj uvoda | 8 |
| Pričvršćivanje uređaja | Vijci |
| Uvod sa zadnje strane | da |
| Vrsta zaštite | IP30 |
| Mogućnost plombiranja | ne |
| Održavanje funkcionalnosti | bez |
| Vrsta uvoda u kućište | Užlebljenje |
| Sa zaštitom | ne |
| za prečnik cevi | 20 mm |
| Sa vijcima | da |
| Hermetički | ne |
| S vezicom za eksere | ne |
| Potpornici | bez |
| Maks. Prečnik provodnika | 2,5 mm² |
| Nominalni prečnik min. | 1,5 mm² |
| Nominalni prečnik maks. | 2,5 mm² |
| Oblik | okruglo |
| Opremanje | bez |
| Poklopac | bez |
| Pričvršćivanje poklopca | neodgovarajuće |
| Usaglašeno sa ROHS | da |
| samogasiv | Prema VDE 0471/DIN 695 deo 2-1, temperatura testiranja 850°C |

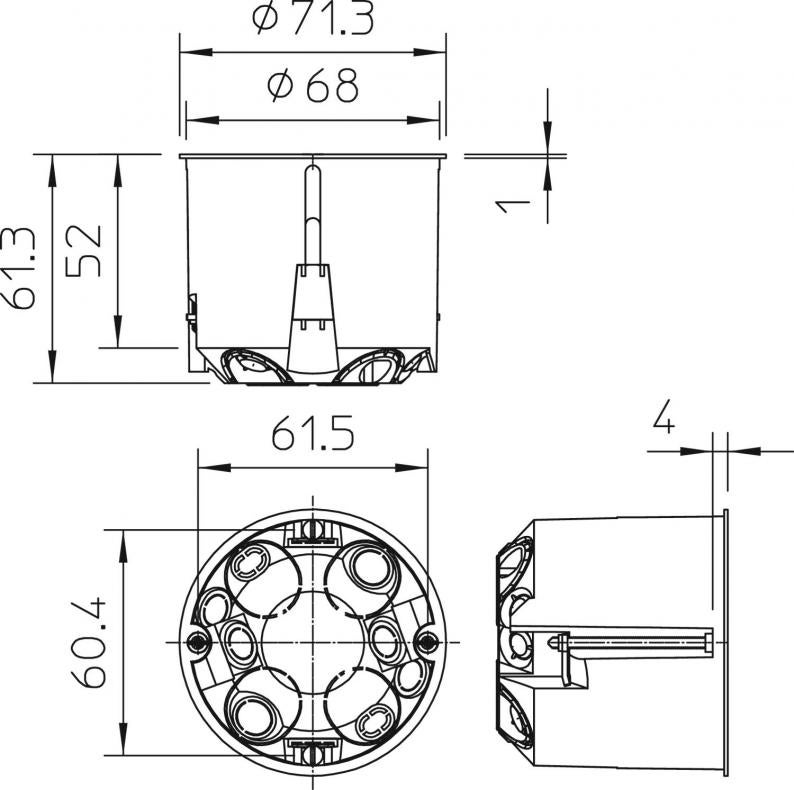

| Dimenzija | Ø68mm, H61mm |
| Materijal | Polipropilen |
| Boja | narandžasto |
| Nominalni napon | 400 V |
| Serija proizvoda | WIN Series |
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 0,2038 kg CO₂e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,2038 kg CO₂e |
| Determination date of CO2 value | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
