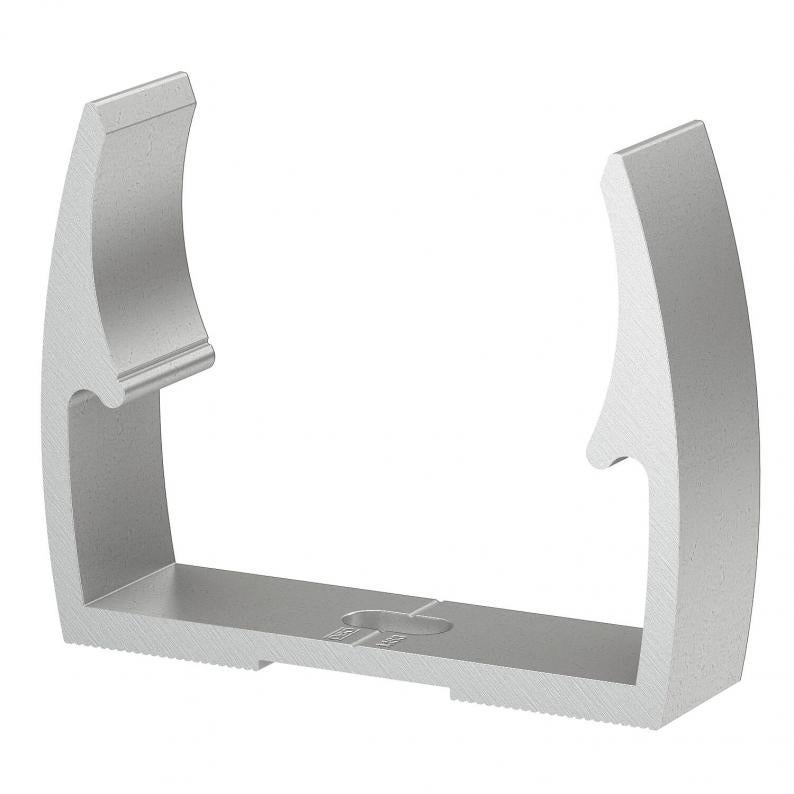

Quick-obujmica, aluminijum
Type ALQ M16
|Item no. 2149916
|EAN 4012196409235
Item no. / Type
Nominalna veličina/tekst
Smallest selling unit: 100 Komad
100Komad
Komad
Description
OBO brza obujmica tip ALQ M, za sve metričke ALU cevne sisteme, kao i za lake i teške izolacione cevi. Pogodan za držanje OBO sistema cevi, materijal: ALU.
Pomoci za centriranje cevi omogućava optimalno umetanje cevi i automatski okreću stezaljku u ispravan položaj.
Prorez za bočno podešavanje kod montaže pomoću vijka za drvo ili udarnog tipla.
Preporučeno rastojanje za montažu 50-60cm.
Pomoci za centriranje cevi omogućava optimalno umetanje cevi i automatski okreću stezaljku u ispravan položaj.
Prorez za bočno podešavanje kod montaže pomoću vijka za drvo ili udarnog tipla.
Preporučeno rastojanje za montažu 50-60cm.
Technical data
Dimenzije
| Dimenzija A | 22 mm |
|---|---|
| Dimenzija B | 18 mm |
| Dimenzija H | 25 mm |
| Dimenzija F | 9,5 mm |
| Dimenzija h | 18,5 mm |
| Dimenzija e | 5,1 mm |
Tehnički podaci
| Nominalna veličina/tekst | 16 |
|---|---|
| bez halogena | ne |
| Izvedene vrednosti | 55 N |
| UL-postojani | da |
| Serijski | ne |
| Zatvoreno | ne |
| Broj kablova/cevi | 1 |
| Sa uloškom | ne |
| Vrsta pričvršćivanja | Rupa za navojno pričvršćivanje |
| Usaglašeno sa ROHS | da |
| Zatezna oblast D min. | 16 mm |
| Zatezna oblast D maks. | 16 mm |
| Temperaturna oblast primene min. | -25 °C |
| Temperaturna oblast primene maks. | 90 °C |
| Dimenzija | M16 |
| Materijal | Aluminijum |
| Resistance to impact | 2 J |
| Resistance to lateral load | 105 N |
| Resistance to axial load | 15 N |
| Resistance against corrosion | High |
| Serija proizvoda | Quick clip range |
Environmental Data
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,1324 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,1324 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 selected
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (4)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Nominalna veličina/tekst
Item no.
ALQ M16
16
2149916
ALQ M20
20
2149920
ALQ M25
25
2149925
ALQ M32
32
2149932
ALQ M40
40
2149940
ALQ M50
50
2149950
ALQ M63
63
2149963
