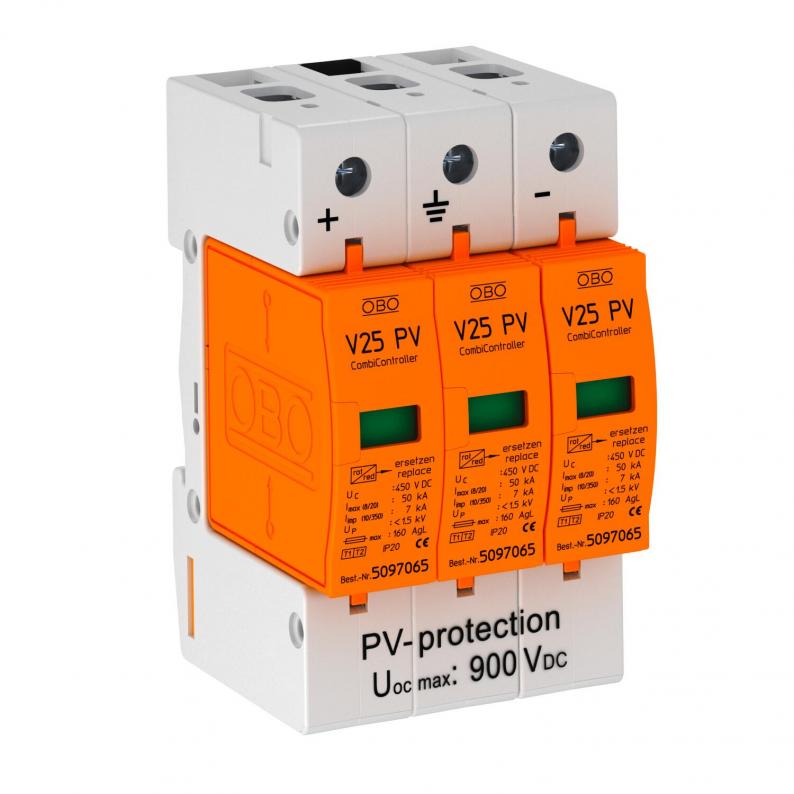

PV kombinovani odvodnik V25, 900 V DC
Tip V25-B+C 3-PH900
Br.art. 5097447
EAN 4012195478683
Br.art. / Tip
5097447 / V25-B+C 3-PH900
Vrsta zaštite
IP20
Varijanta polova
3
kl. PJ: 1 Komad
1Komad
Komad
Opis
V25 kombinovani odvodnik tipa 1+2 za PV-sisteme
• Kompletna jedinica sa utičnim Varistor-odvodnikom sa razdvojnicima
• Y-prekidač rezistentan na greške prema VDE 0100-712 (EN 50539-12)
• Zaštita od prenapona-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 7 kA (10/350) i 50 kA (8/20) po polu
• Nizak DC-prag zaštite: < 3,0 KV i Uoc max = 900V DC
• Sa optičkim indikatorom funkcije za primenu u razvodnim kućištima
Primena: PV-sistemi sa sistemom gromobranske zaštite
• Kompletna jedinica sa utičnim Varistor-odvodnikom sa razdvojnicima
• Y-prekidač rezistentan na greške prema VDE 0100-712 (EN 50539-12)
• Zaštita od prenapona-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 7 kA (10/350) i 50 kA (8/20) po polu
• Nizak DC-prag zaštite: < 3,0 KV i Uoc max = 900V DC
• Sa optičkim indikatorom funkcije za primenu u razvodnim kućištima
Primena: PV-sistemi sa sistemom gromobranske zaštite
Tehnički podaci
Tehnički podaci
| Oblik mreže | DC |
|---|---|
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Nominalna struja odvođenja (8/20 µs) [L-N] | 30 kA |
| Daljinska signalizacija | ne |
| Udarni napon (10/350 μs) | 7 kA |
| Najveći trajni napon DC | 900 V |
| Nominalna struja odvođenja (8/20 µs) | 30 kA |
| Varijanta polova | 3 |
| Način montaže | Torban šina 35 mm |
| Pogodno za spoljnu primenu | ne |
| Maks. prenaponska zaštita mreže | 160 |
| Varijanta | 3-polni za PV-sisteme |
| Oblik mreže DC | da |
| Oblik mreže IT | ne |
| Oblik mreže TN | ne |
| Oblik mreže TN-C | ne |
| Oblik mreže TN-C-S | ne |
| Oblik mreže TN-S | ne |
| Oblik mreže TT | ne |
| Oblik mreže, ostali | ne |
| Usaglašeno sa ROHS | da |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| SPD prema IEC 61643-1 | klasa I+II |
| SPD prema EN 61643-11 | Tip 1+2 |
| LPZ | 0→2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 50 kA |
| Kontaktno vreme | <25 ns |
| Maksimalni preventivni osigurač | 160 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 900V DC |
| Serija proizvoda | PV-ÜSS |
Priključne mogućnosti
| Prečnik krutog provodnika (jedno-/višežilni) min. | 2,5 mm² |
|---|---|
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 35 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,9501 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,9501 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
