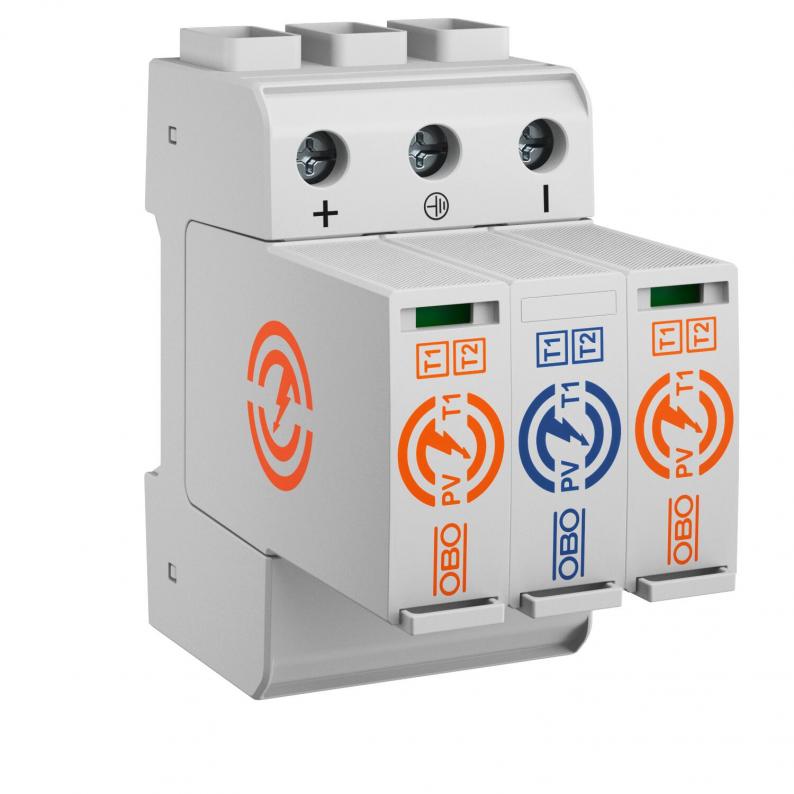

PV combination arrester 1,500 V
Tip PV-T1+2-1500
Br.art. 5094252
EAN 4012197504014
Br.art. / Tip
kl. PJ: 1 Komad
1Komad
Komad
Opis
Combination arrester, type 1+2, for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 60 kA (8/20) per pole
• Low DC protection level: < 4.5 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 60 kA (8/20) per pole
• Low DC protection level: < 4.5 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
Tehnički podaci

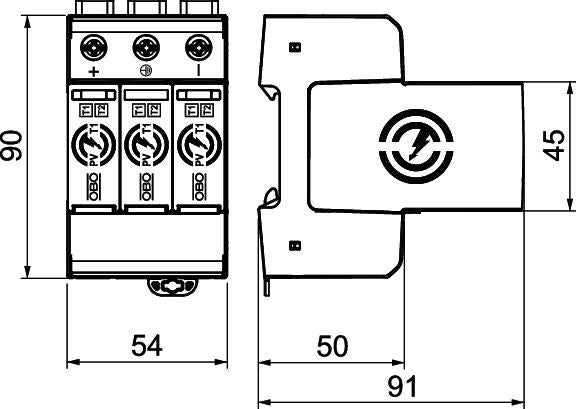

Dimenzije
| Dužina | 91 mm |
|---|---|
| Širina | 54 mm |
| Visina | 95 mm |
Tehnički podaci
| Broj el. polova | 3 |
|---|---|
| Oblik mreže | DC |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Udarni napon (10/350) [ukupno] | 12,5 kA |
| Daljinska signalizacija | ne |
| Maks. PV napon | 1500 V |
| Integrisani predosigurač | ne |
| Udarni napon (10/350 μs) | 6,25 kA |
| Najveći trajni napon DC | 1500 V |
| Nominalna struja odvođenja (8/20 µs) | 30 kA |
| Varijanta polova | 3 |
| Način montaže | Torban šina 35 mm |
| Pogodno za spoljnu primenu | ne |
| Sklopna snaga AC | 250 V; 1,0 A / 125 V; 1,0 A |
| Sklopna snaga DC | 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A |
| Varijanta | 3-polni za PV-sisteme |
| Oblik mreže DC | da |
| Oblik mreže IT | ne |
| Oblik mreže TN | ne |
| Oblik mreže TN-C | ne |
| Oblik mreže TN-C-S | ne |
| Oblik mreže TN-S | ne |
| Oblik mreže TT | ne |
| Oblik mreže, ostali | ne |
| Usaglašeno sa ROHS | da |
| Obrtni momenat | 4,5 Nm |
| SPD prema IEC 61643-1 | klasa I+II |
| SPD prema EN 61643-11 | Tip 1+2 |
| LPZ | 0→2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 60 kA |
| Kontaktno vreme | <25 ns |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 85 °C |
| Dimenzija | 1500V DC |
| Vlažnost vazduha maks. | 95 % |
| Vlažnost vazduha min. | 5 % |
| Serija proizvoda | PV-ÜSS |
Priključne mogućnosti
| Prečnik fleksibilnog provodnika (tankožilni) min. | 1,5 mm² |
|---|---|
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 25 mm² |
| FM-kontakti | Izmenjivač |
| Odvodna struja (8/20 µs) [ukupna] | 60 kA |
| Prečnik fleksibilnog provodnika (tankožilni) min. | 16 AWG |
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 4 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 1,5 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 35 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 16 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 2 AWG |
