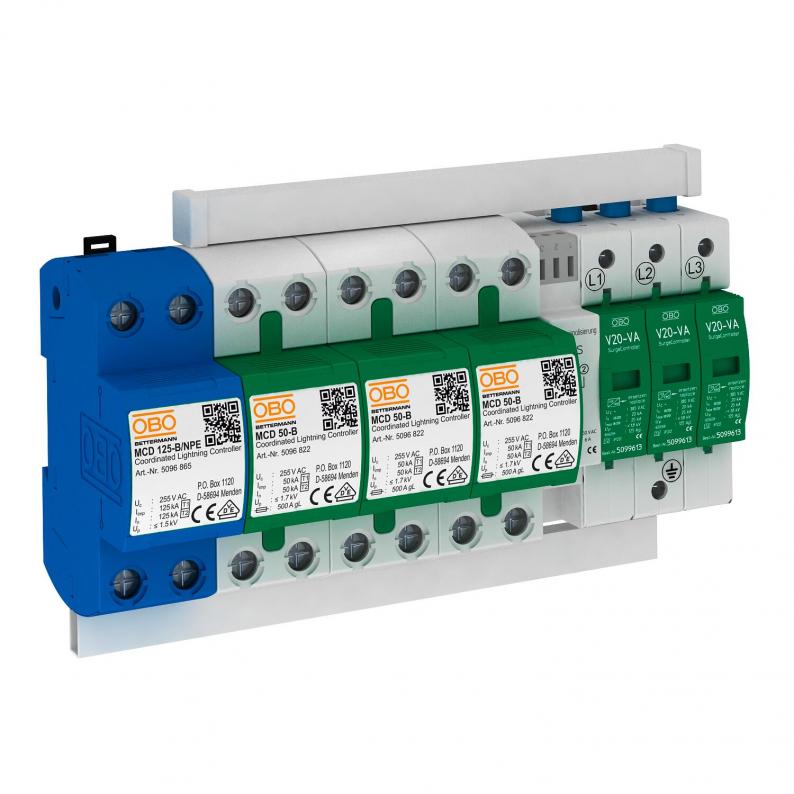

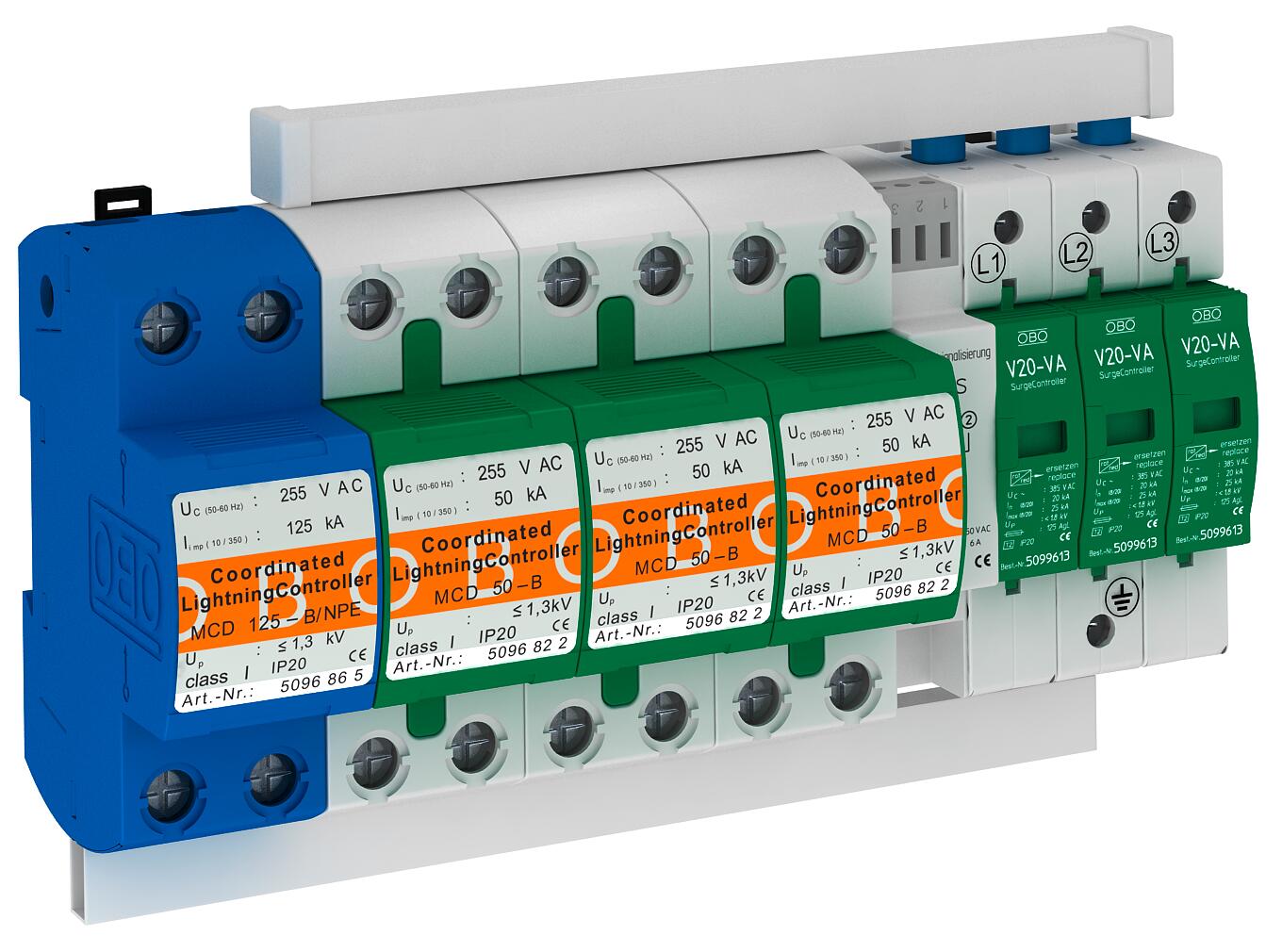

Protection-set MCD + V20, bez struje curenja, 3-polni + NPE sa daljinskom signalizacijom
Tip PS4-VA TT+FS
Br.art. 5089777
EAN 4012195405597
Br.art. / Tip
5089777 / PS4-VA TT+FS
Vrsta zaštite
IP20
Največi trajni napon AC
255 V
Varijanta polova
3+N/PE
kl. PJ: 1 Komad
1Komad
Komad
Opis
Protection-set VA, kombinacija gromobranskih i prenaponskih odvodnika tipa 1+2
• Izjednačavanje potencijala u gromobranskoj zaštiti prema VDE 0185-305 (IEC 62305)
• Kapacitet odvođenja struje groma 50 kA (10/350) po polu i do 125 kA (10/350) N-PE
• Bez curenja struje
• Odvodnik, utični, sa priključnim mostovima, priključne kleme obeležene
• Zatvoreni neizduvni odvodnik za primenu u kućištima razdelnika
Primena: industrijska postrojenja sa specijalnim zahtevima.
• Izjednačavanje potencijala u gromobranskoj zaštiti prema VDE 0185-305 (IEC 62305)
• Kapacitet odvođenja struje groma 50 kA (10/350) po polu i do 125 kA (10/350) N-PE
• Bez curenja struje
• Odvodnik, utični, sa priključnim mostovima, priključne kleme obeležene
• Zatvoreni neizduvni odvodnik za primenu u kućištima razdelnika
Primena: industrijska postrojenja sa specijalnim zahtevima.
Tehnički podaci
Tehnički podaci
| Oblik mreže | ostalo |
|---|---|
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Udarni napon (10/350) [ukupno] | 100 kA |
| Daljinska signalizacija | da |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Udarni napon (10/350 μs) | 100 kA |
| Največi trajni napon AC | 255 V |
| Nominalna struja odvođenja (8/20 µs) | 100 kA |
| Varijanta polova | 3+N/PE |
| Način montaže | Torban šina 35 mm |
| Maks. prenaponska zaštita mreže | 125 |
| Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže | 25 kA |
| Varijanta | 3+NPE sa FS |
| Usaglašeno sa ROHS | da |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 85 °C |
| SPD prema IEC 61643-1 | klasa I+II |
| SPD prema EN 61643-11 | Tip 1+2 |
| LPZ | 0→2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 100 kA |
| Sposobnost gašenja struje kratkog spoja (eff) [N-PE] | 25 kA |
| Otpornost na kratak spoj | 25 kA |
| Kontaktno vreme | <25 ns |
| Maksimalni preventivni osigurač | 125 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 85 °C |
| Dimenzija | 255V |
Priključne mogućnosti
| Odvodna struja (8/20 µs) [ukupna] | 100 kA |
|---|---|
| Prečnik krutog provodnika (jedno-/višežilni) min. | 10 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 50 mm² |
Podaci o životnoj sredini
| Packaging made completely from recycled cardboard | да |
|---|---|
| Packaging without plastic | да |
| CO2 otisak (GWP) od kolevke do kapije | 11,1332 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 11,1332 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
