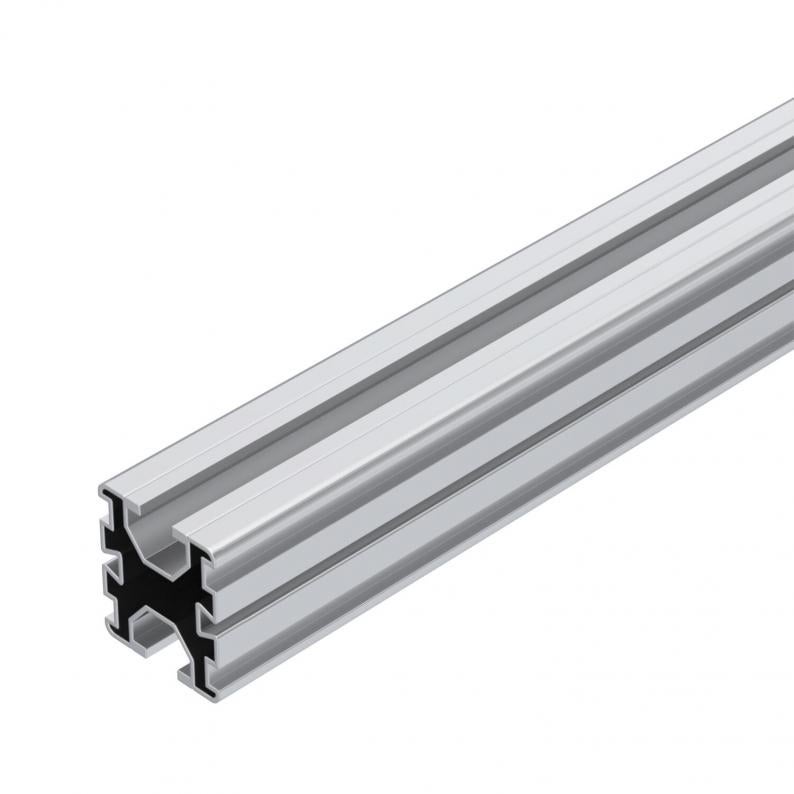

Profil nosača za montažu PV modula

Type TP 45 4700 ALU

Item no. 5900410

EAN 4012197368623

Informativni list (PDF)

REACH Izjava o usaglašenosti (PDF)

RoHS Izjava o usaglašenosti (PDF)

Show all variants

Item no. / Type

Dužina

Smallest selling unit: 4 Komad

Komad

Description

Profil nosača za montažu fotonaponskih modula na ravne i kose krovove. Montaža na ravni krov u kombinaciji sa univerzalnim postoljem Uni Base i kratkim i dugim nosačima STK i STL. Pričvršćivanje profila na postolje pomoću Unibase AMP adaptera. Montaža na kosi krov u kombinaciji sa univerzalnim DHU krovnim kukama. Uklopno pričvršćivanje profila na postolje pomoću Unibase AMP adaptera. Spoj više nosećih profila na vijke sa uzdužnom spojnicom LV 45 i poprečnom spojnicom KV 45. Uklopno pričvršćivanje profila na krovne kuke.

Technical data

Dimenzije

Dužina	4700 mm
Širina	40 mm
Visina	45 mm

Tehnički podaci

Usaglašeno sa ROHS	da
Dimenzija	40x45x4700
Površina	sjajno
Materijal	Aluminijum
Boja	aluminijum
Instalacioni kanal integrisani	ne
Instalacioni kanal opcioni	ne
Moment otpora Wx	3680 mm³
Moment otpora Wy	3760 mm³
Serija proizvoda	Magic PV Flat, Magic PV Pitch

Accessories

Sistemski pribor

Pribor za montažu

Item no. 5901010

Univerzalna klema za montažu PV modula

Type

KLU A2

Smallest selling unit: 20 Komad

Komad

Item no. 5901722

Završna kapa profila nosača

Type

EK 45 G

Smallest selling unit: 20 Komad

Komad

Item no. 5901210

Prava spojnica za profil nosača TP

Type

LV 45 DD

Smallest selling unit: 20 Komad

Komad

Downloads

0 selected

Informativni list (1)

Katalozi & brošure (3)

Objašnjenja (2)

Uputstva i pomoć (4)

Slike proizvoda (2)

Preuzimanja 3D podataka (1)

Variants

Dužina

TP 45 4700 ALU

Item no.

5900410

Dužina

4700

TP 45 2350 ALU

Item no.

5900405

Dužina

2350

TP 45 4700 ALU S

Item no.

5900412

Dužina

4700
