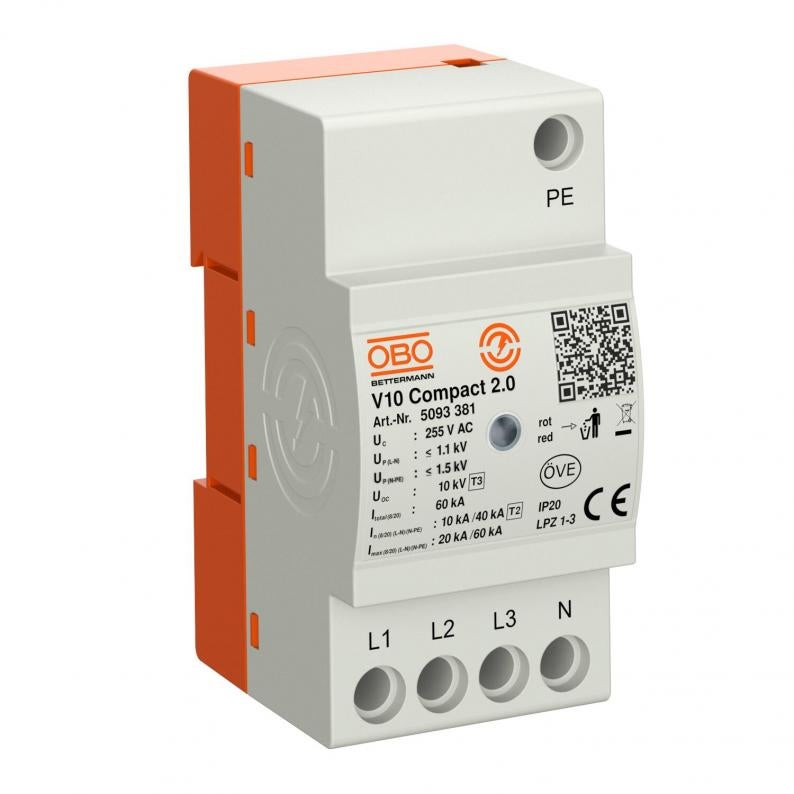

Odvodnik prenapona V10 Compact
Tip V10 Compact2.0
Br.art. 5093381
EAN 4012196862566
Br.art. / Tip
5093381 / V10 Compact2.0
Vrsta zaštite
IP20
Največi trajni napon AC
255 V
Varijanta polova
3+N/PE
kl. PJ: 1 Komad
1Komad
Komad
Opis
Uređaj za zaštitu od prenapona kompaktni modul tip 2+3
• Za zaštitu od prenapona u glavnim i podrazdelnicima prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 60 kA (8/20) ukupno
• Integrisano 3+1-rešenje za TN i TT mrežne sisteme na 45-mm-širinu modula
• Efikasna varistor tehnika
• Sa termičkim i dinamičkim razdvojnikom i optičkim indikatorom funkcije
Primena: glavni i podrazdelnici, kao i zaštita uređaja trofaznih sistema.
• Za zaštitu od prenapona u glavnim i podrazdelnicima prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 60 kA (8/20) ukupno
• Integrisano 3+1-rešenje za TN i TT mrežne sisteme na 45-mm-širinu modula
• Efikasna varistor tehnika
• Sa termičkim i dinamičkim razdvojnikom i optičkim indikatorom funkcije
Primena: glavni i podrazdelnici, kao i zaštita uređaja trofaznih sistema.
Tehnički podaci

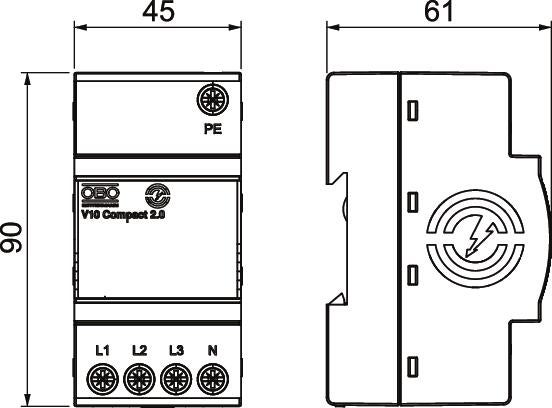

Dimenzije
| Dužina | 60,5 mm |
|---|---|
| Širina | 45 mm |
| Visina | 90 mm |
Tehnički podaci
| Broj el. polova | 4 |
|---|---|
| Oblik mreže | sve |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Nominalna struja odvođenja (8/20 µs) [L-N] | 10 kA |
| Nominalna struja odvođenja (8/20 µs) [N-PE] | 40 kA |
| Maksimalna udarna struja odvođenja (8/20 μs) [L-N] | 20 kA |
| Maksimalna udarna struja odvođenja (8/20 μs) [N-PE] | 60 kA |
| Ispitna klasa tip 2 | da |
| Ispitna klasa tip 3 | da |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Integrisani predosigurač | ne |
| Prag zaštite [L-N] | ≤1,1 |
| Največi trajni napon AC | 255 V |
| Nominalna struja odvođenja (8/20 µs) | 10 kA |
| Varijanta polova | 3+N/PE |
| Način montaže | Torban šina 35 mm |
| Pogodno za spoljnu primenu | ne |
| Maks. prenaponska zaštita mreže | 63 A gG |
| TOV-napon [L-N] - withstand mode - 5 s | 334 V |
| TOV-napon [L-N] - fail safe mode - 120 min | 438 V |
| Minimalno rastojanje | 0 mm |
| Varijanta | 3+NPE |
| Otporno na kratak spoj | da |
| Oblik mreže TN | da |
| Oblik mreže TN-C-S | da |
| Oblik mreže TN-S | da |
| Oblik mreže TT | da |
| Usaglašeno sa ROHS | izuzeto |
| TOV-napon [L-N] - withstand mode - 120 min | 1200 V |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 70 °C |
| Obrtni momenat | 2 Nm |
| SPD prema IEC 61643-1 | klasa II+III |
| SPD prema EN 61643-11 | tip 2+3 |
| LPZ | 1→3 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 20 kA |
| Sposobnost gašenja struje kratkog spoja (eff) [N-PE] | 0,1 kA |
| Kontaktno vreme | <25 ns |
| Maksimalni preventivni osigurač | 63 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 70 °C |
| Dimenzija | 255V |
| Vlažnost vazduha maks. | 95 % |
| Vlažnost vazduha min. | 5 % |
Priključne mogućnosti
| Prečnik fleksibilnog provodnika (tankožilni) min. | 2,5 mm² |
|---|---|
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 10 mm² |
| Odvodna struja (8/20 µs) [ukupna] | 60 kA |
| Prečnik fleksibilnog provodnika (tankožilni) min. | 13 AWG |
| Prečnik fleksibilnog provodnika (tankožilni) maks. | 8 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 2,5 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 10 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) min. | 13 AWG |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 8 AWG |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,7671 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,7671 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
