Odvodnik prenapona V10 Compact 385 V
Tip V10 COMPACT 385
Br.art. 5093384
EAN 4012195126041
Br.art. / Tip
Največi trajni napon AC
Varijanta polova
kl. PJ: 1 Komad
1Komad
Komad
Opis
Uređaj za zaštitu od prenapona kompaktni modul tip 2+3
• Za zaštitu od prenapona u podrazdelnicima prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 60 kA (8/20) ukupno

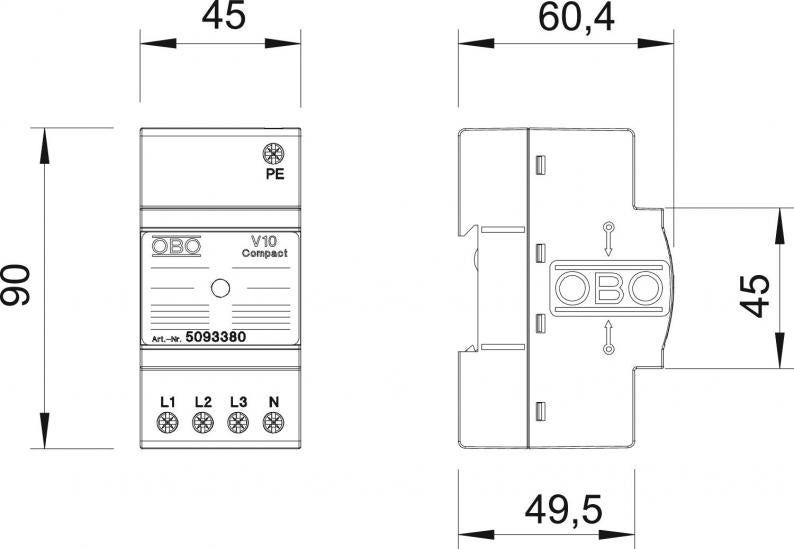

• Integrisano 3+1-rešenje za TN i TT mrežne sisteme na 45-mm-širinu modula
• Efikasna varistor tehnika
• Sa termičkim i dinamičkim razdvojnikom i optičkim indikatorom funkcije
Primena: podrazdelnici i etažni razdelnici, kao i zaštita uređaja trofaznih sistema.
• Za zaštitu od prenapona u podrazdelnicima prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 60 kA (8/20) ukupno
• Integrisano 3+1-rešenje za TN i TT mrežne sisteme na 45-mm-širinu modula
• Efikasna varistor tehnika
• Sa termičkim i dinamičkim razdvojnikom i optičkim indikatorom funkcije
Primena: podrazdelnici i etažni razdelnici, kao i zaštita uređaja trofaznih sistema.
Tehnički podaci
Tehnički podaci
| Oblik mreže | ostalo |
|---|---|
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Daljinska signalizacija | ne |
| Ispitna klasa tip 2 | da |
| Ispitna klasa tip 3 | da |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Integrisani predosigurač | ne |
| Največi trajni napon AC | 385 V |
| Nominalna struja odvođenja (8/20 µs) | 10 kA |
| Varijanta polova | 3+N/PE |
| Način montaže | Torban šina 35 mm |
| Pogodno za spoljnu primenu | ne |
| Maks. prenaponska zaštita mreže | 63 |
| Varijanta | 3+NPE |
| Oblik mreže TN | da |
| Oblik mreže TN-C-S | da |
| Oblik mreže TN-S | da |
| Oblik mreže TT | da |
| Usaglašeno sa ROHS | da |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| SPD prema IEC 61643-1 | klasa II+III |
| SPD prema EN 61643-11 | tip 2+3 |
| LPZ | 1→3 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 20 kA |
| Sposobnost gašenja struje kratkog spoja (eff) [N-PE] | 0,1 kA |
| Kontaktno vreme | <25 ns |
| Maksimalni preventivni osigurač | 63 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 385V |
Priključne mogućnosti
| Odvodna struja (8/20 µs) [ukupna] | 60 kA |
|---|---|
| Prečnik krutog provodnika (jedno-/višežilni) min. | 2,5 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 10 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 1,0588 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 1,0588 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (2)
Uputstva i pomoć (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Vrsta zaštite
Največi trajni napon AC
Varijanta polova
Br.art.
V10 COMPACT 385
IP20
385
3+N/PE
5093384
V10-1+NPE
IP20
255
1+N/PE
5093395
Največi trajni napon AC
Varijanta polova
V10 COMPACT 385
Br.art.
5093384
Vrsta zaštite
IP20
Največi trajni napon AC
385
Varijanta polova
3+N/PE
V10-1+NPE
Br.art.
5093395
Vrsta zaštite
IP20
Največi trajni napon AC
255
Varijanta polova
1+N/PE
