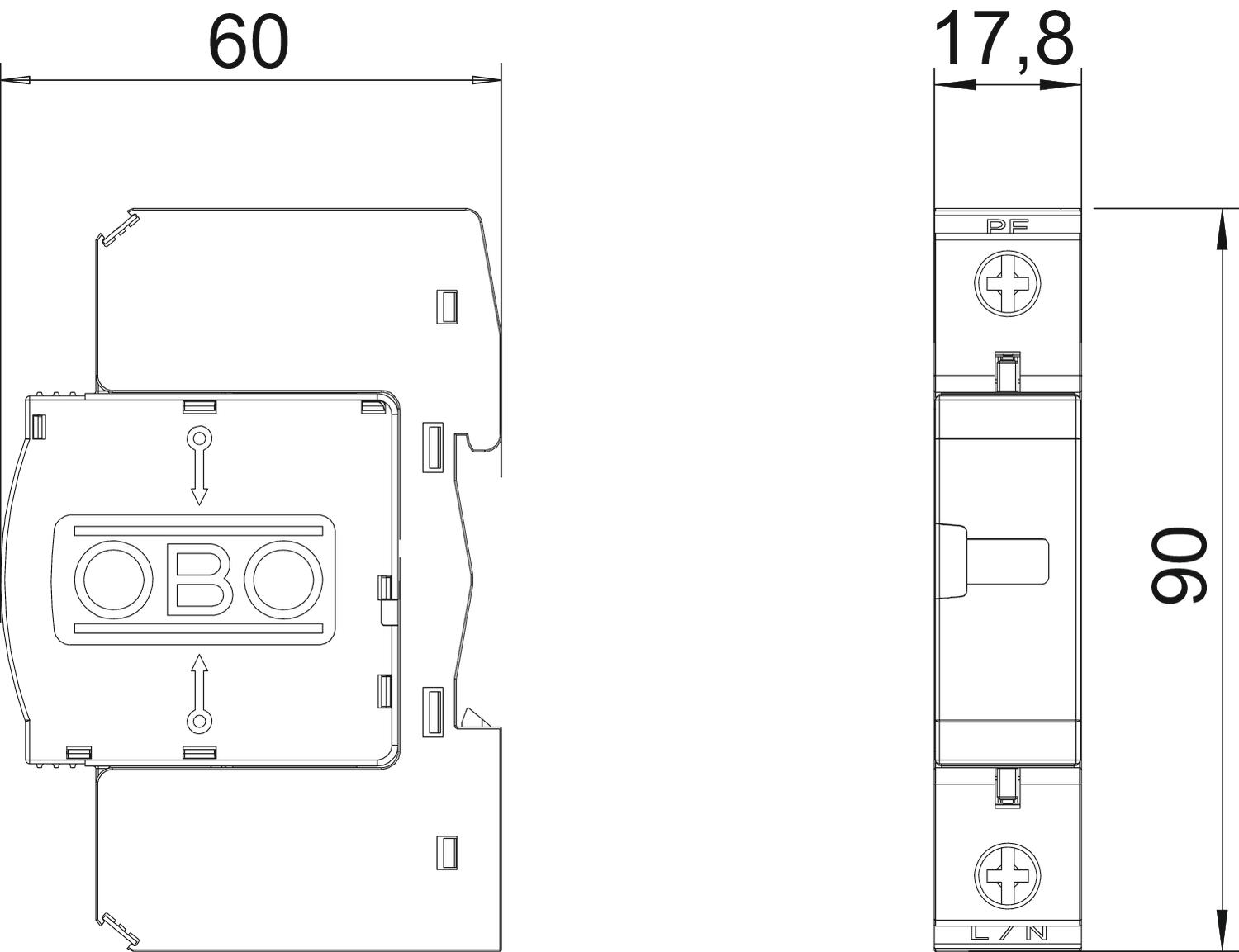

Odvodnik prenapona 1-polni 280 V
Tip V20-C 1-280
Br.art. 5094618
EAN 4012195406594
Br.art. / Tip
Največi trajni napon AC
Varijanta polova
kl. PJ: 1 Komad
1Komad
Komad
Opis
Odvodnik prenapona tip 2
• Za zaštitu od prenapona-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 40 kA (8/20) pro Pol
• Odvodnik, utični, sa dinamičkim rastavnim sistemom i optičkim indikatorom funkcije
• Efikasna varistor-tehnika
Primena: Izjednačavanje potencijala (LPZ 1 na 2) u glavnim i podrazdelnicima.
* Komplet = gornji i donji deo
• Za zaštitu od prenapona-izjednačavanje potencijala prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 40 kA (8/20) pro Pol
• Odvodnik, utični, sa dinamičkim rastavnim sistemom i optičkim indikatorom funkcije
• Efikasna varistor-tehnika
Primena: Izjednačavanje potencijala (LPZ 1 na 2) u glavnim i podrazdelnicima.
* Komplet = gornji i donji deo
Tehnički podaci
Tehnički podaci
| Oblik mreže | TN |
|---|---|
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Vrsta zaštite | IP20 |
| Daljinska signalizacija | ne |
| Ispitna klasa tip 2 | da |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Integrisani predosigurač | ne |
| Največi trajni napon AC | 280 V |
| Nominalna struja odvođenja (8/20 µs) | 20 kA |
| Varijanta polova | 1 |
| Način montaže | Torban šina 35 mm |
| Maks. prenaponska zaštita mreže | 125 |
| Varijanta | 1-polni |
| Usaglašeno sa ROHS | da |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| SPD prema IEC 61643-1 | klasa II |
| SPD prema EN 61643-11 | Tip 2 |
| LPZ | 1→2 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 40 kA |
| Kontaktno vreme | <25 ns |
| Maksimalni preventivni osigurač | 125 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 280V |
Priključne mogućnosti
| Odvodna struja (8/20 µs) [ukupna] | 20 kA |
|---|---|
| Prečnik krutog provodnika (jedno-/višežilni) min. | 2,5 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 35 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,4841 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,4841 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (4)
Sertifikati (5)
Uputstva i pomoć (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Vrsta zaštite
Največi trajni napon AC
Varijanta polova
Br.art.
V20-C 1-280
IP20
280
1
5094618
V20-C 3-280
IP20
280
3
5094624
V20-C 4-280
IP20
280
4
5094627
Varijanta polova
V20-C 1-280
Br.art.
5094618
Vrsta zaštite
IP20
Največi trajni napon AC
280
Varijanta polova
1
V20-C 3-280
Br.art.
5094624
Vrsta zaštite
IP20
Največi trajni napon AC
280
Varijanta polova
3
V20-C 4-280
Br.art.
5094627
Vrsta zaštite
IP20
Največi trajni napon AC
280
Varijanta polova
4
