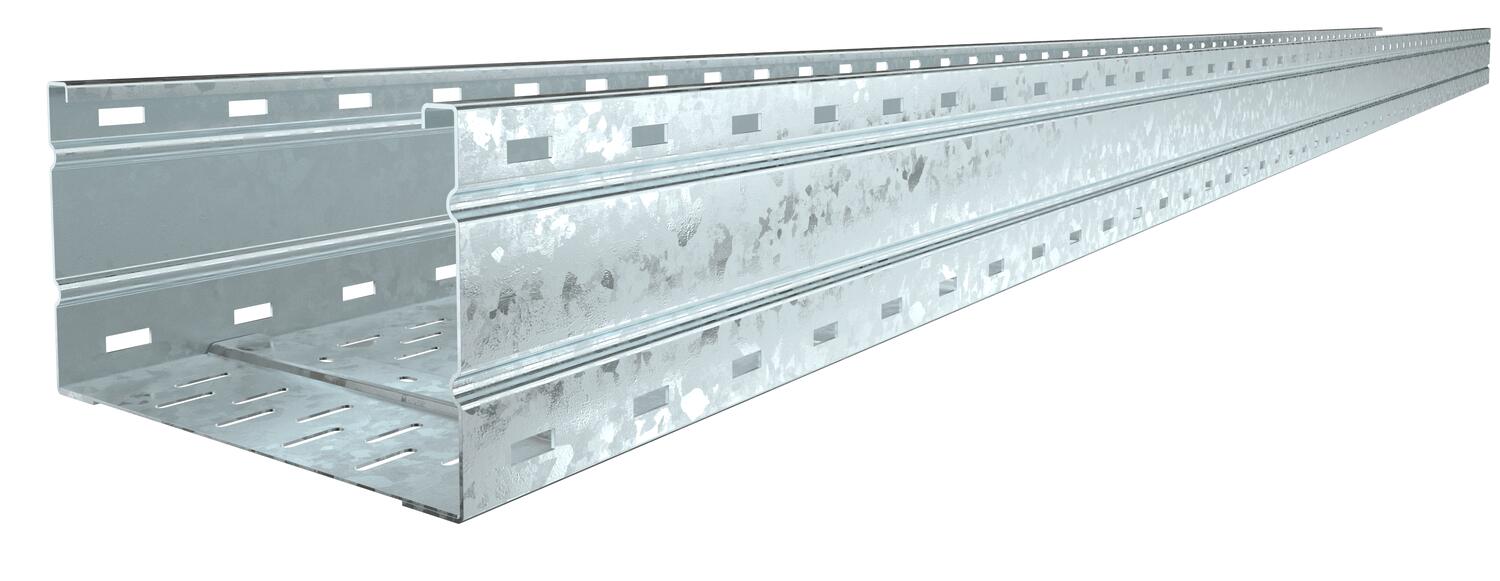

Nosač kablova za velike raspone WKSG 160 FT

Nosač kablova za velike raspone WKSG 160 FT

Tip WKSG 163 FT
Br.art. 6098554
EAN 4012196766390
Prikaži sve varijante
Br.art. / Tip
Dužina
Širina
Debljina lima

kl. PJ: 6 m

m

Opis

Sistem nosača kablova za velike raspone, perforiran, bočna visina 160 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.

Prave spojnice tipa WRV 160 naručuju se posebno, po potrebi.

  • Magnetna zaštita
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Nosač kablova za velike raspone, bočna visina 160 mm
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Tehnički podaci

Dimenzije

Dužina6000 mm
Širina300 mm
Visina160 mm
Dimenzija L6000 mm
Dimenzija B300 mm

Tehnički podaci

Održavanje funkcionalnostine
Bočne perforacijeda
Varijanta spojnicebez spojnice
Izvedba-za velike rasponeda
Korisni presek455 cm²
Nerđajući čelik, nagriženne
Debljina lima2 mm
Montažna perforacija u poduda
Korisni presek45500 mm²
Dimenzije300x6000
Usaglašeno sa ROHSda
Dimenzija160x300x6000
Površinavruće pocinkano utapanjem
MaterijalČelik
Bojacink
Magnetna zaštita sa poklopcem50 dB
Magnetna zaštita bez poklopca20 dB
Korisna dužina6000 mm
Vrsta spojnice sistema nosača kablovazašrafljeno
Serija proizvodaWKSG Series

Zaťaženie

Rastojanje među konzolama 3,0m2,9 kN/m
Rastojanje među konzolama 3,5m2,59 kN/m
Rastojanje među konzolama 4,0m2,3 kN/m
Rastojanje među konzolama 4,5m2,04 kN/m
Rastojanje među konzolama 5,0m1,8 kN/m
Rastojanje među konzolama 6,0m1,4 kN/m
Rastojanje među konzolama 7,0m1 kN/m
Rastojanje među konzolama 8,0m0,7 kN/m
Dijagram opterećenja nosača kablova za velike raspone tipa WKSG 160

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja

Rastojanje između oslonaca u m

Defleksija nosača kablova u mm uz dozvoljenih kN/m

Šema opterećenja prilikom testiranja

Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm

Kriva defleksije stranice u zavisnosti od potpornog raspona

Podaci o životnoj sredini

CO2 otisak (GWP) od kolevke do kapije21,8201 kg CO2e / 1 Metar
CO₂ Footprint (GWP)21,8201 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedда
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Pribor

Sistemski pribor
Tip
WDRL 1116 30 DD

kl. PJ: 3 m

m

Br.art. 6227716

Brza spojnica FT
Tip
WRVL 160 FT

kl. PJ: 2 Komad

Komad

Tip
WRWV 160 A FT

kl. PJ: 1 Komad

Komad

Preuzimanja

0 je izabrano

Informativni list (1)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (1)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)

Varijante

Širina
WKSG 162 FT
Br.art.
6098550
Dužina
6000
Širina
200
Održavanje funkcionalnosti
ne
Debljina lima
2
WKSG 163 FT
Br.art.
6098554
Dužina
6000
Širina
300
Održavanje funkcionalnosti
ne
Debljina lima
2
WKSG 164 FT
Br.art.
6098558
Dužina
6000
Širina
400
Održavanje funkcionalnosti
ne
Debljina lima
2
WKSG 165 FT
Br.art.
6098562
Dužina
6000
Širina
500
Održavanje funkcionalnosti
ne
Debljina lima
2
WKSG 166 FT
Br.art.
6098566
Dužina
6000
Širina
600
Održavanje funkcionalnosti
ne
Debljina lima
2
