Nosač kablova za velike raspone WKSG 110 A2
Tip WKSG 130 A2
Br.art. 6098165
EAN 4012195683513
Br.art. / Tip
Dužina
Širina
Debljina lima
kl. PJ: 6 m
6m
m
Opis

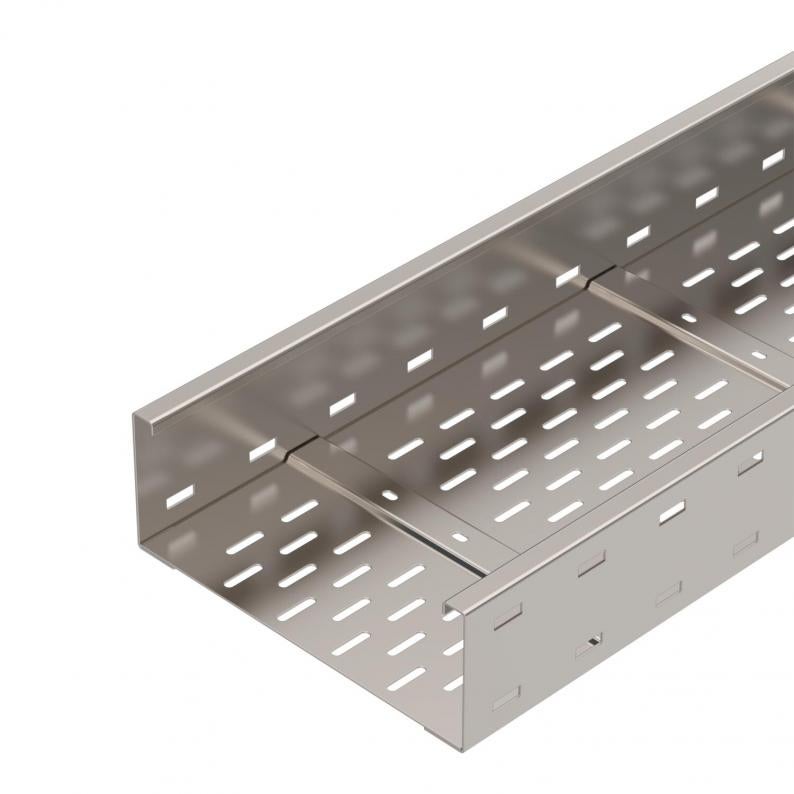

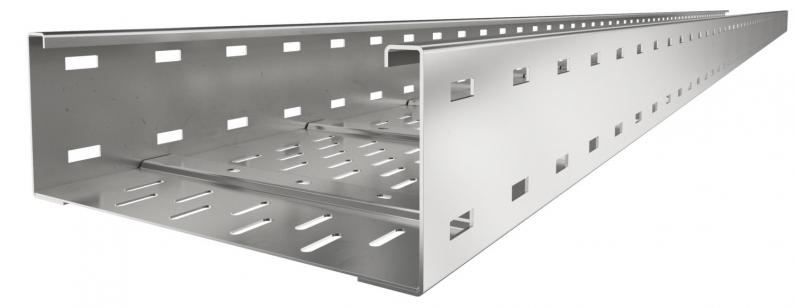

Sistem nosača kablova za velike raspone, perforiran, bočna visina 110 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Prave spojnice tipa WRVL 110 naručuju se posebno, po potrebi.
Tehnički podaci
Dimenzije
| Dužina | 6000 mm |
|---|---|
| Širina | 300 mm |
| Visina | 110 mm |
| Dimenzija L | 6000 mm |
| Dimenzija B | 300 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | bez spojnice |
| Izvedba-za velike raspone | da |
| Korisni presek | 305 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 2 mm |
| Montažna perforacija u podu | da |
| Korisni presek | 30500 mm² |
| Dimenzije | 110 X 300 |
| Usaglašeno sa ROHS | da |
| Dimenzija | 110x300x6000 |
| Površina | svetlo, naknadno obrađeno |
| Materijal | plemeniti čelik, nerđajući 1.4301 |
| Boja | oplemenjeni čelik |
| Magnetna zaštita sa poklopcem | 50 dB |
| Magnetna zaštita bez poklopca | 20 dB |
| Korisna dužina | 6000 mm |
| Vrsta spojnice sistema nosača kablova | zašrafljeno |
| Serija proizvoda | WKSG Series |
Zaťaženie
| Rastojanje među konzolama 3,0m | 2,5 kN/m |
|---|---|
| Rastojanje među konzolama 3,5m | 2,01 kN/m |
| Rastojanje među konzolama 4,0m | 1,6 kN/m |
| Rastojanje među konzolama 4,5m | 1,32 kN/m |
| Rastojanje među konzolama 5,0m | 1,1 kN/m |
| Rastojanje među konzolama 6,0m | 0,75 kN/m |
| Rastojanje među konzolama 7,0m | 0,45 kN/m |
| Rastojanje među konzolama 8,0m | 0,2 kN/m |

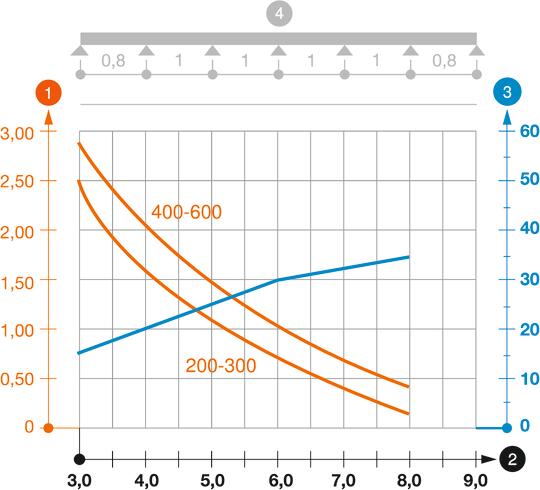

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 41,4816 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 41,4816 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (5)
Uputstva i pomoć (1)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Održavanje funkcionalnosti
Debljina lima
Br.art.
WKSG 120 A2
6000
200
ne
2
6098161
WKSG 130 A2
6000
300
ne
2
6098165
WKSG 140 A2
6000
400
ne
2
6098169
WKSG 150 A2
6000
500
ne
2
6098173
WKSG 160 A2
6000
600
ne
2
6098177
Širina
WKSG 120 A2
Br.art.
6098161
Dužina
6000
Širina
200
Održavanje funkcionalnosti
ne
Debljina lima
2
WKSG 130 A2
Br.art.
6098165
Dužina
6000
Širina
300
Održavanje funkcionalnosti
ne
Debljina lima
2
WKSG 140 A2
Br.art.
6098169
Dužina
6000
Širina
400
Održavanje funkcionalnosti
ne
Debljina lima
2
WKSG 150 A2
Br.art.
6098173
Dužina
6000
Širina
500
Održavanje funkcionalnosti
ne
Debljina lima
2
WKSG 160 A2
Br.art.
6098177
Dužina
6000
Širina
600
Održavanje funkcionalnosti
ne
Debljina lima
2
