Nosač kablova SKSU 110 FT
Tip SKSU 150 FT
Br.art. 6064965
EAN 4012196398232
Br.art. / Tip
6064965 / SKSU 150 FT
Dužina
3000 mm
Širina
500 mm
Održavanje funkcionalnosti
ne
Debljina lima
1,5 mm
Površina
vruće pocinkano utapanjem
Materijal
Čelik
kl. PJ: 3 m
3m
m
Opis

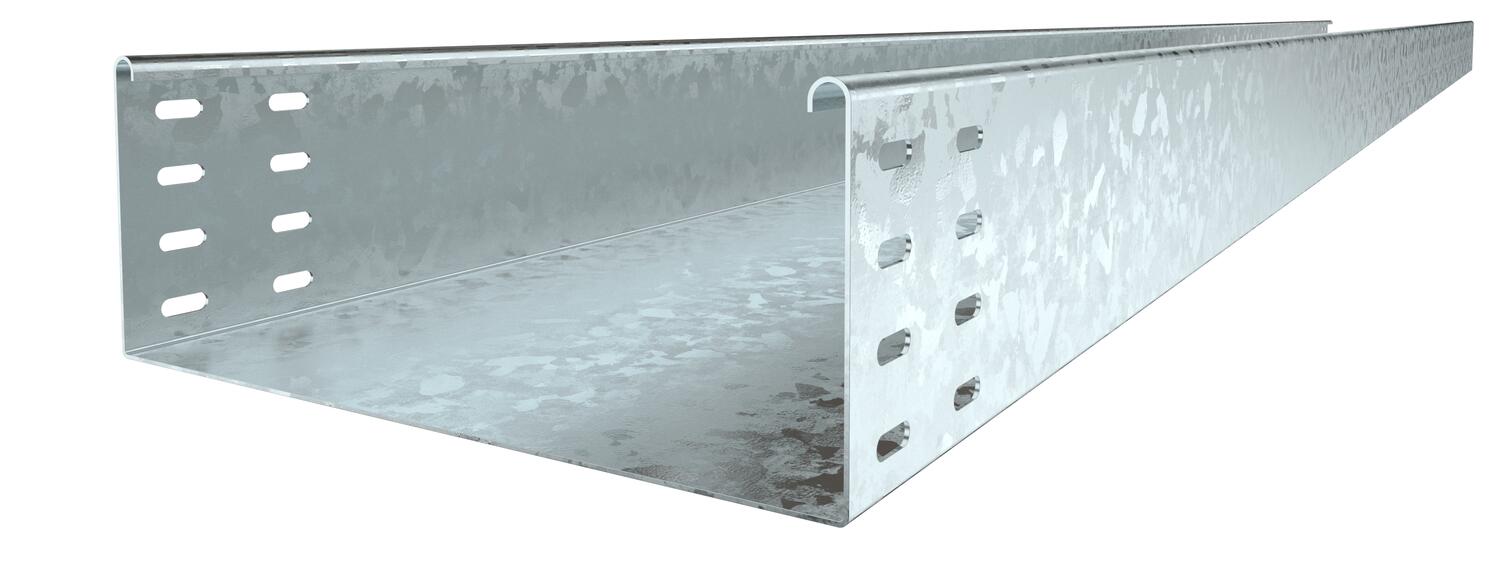

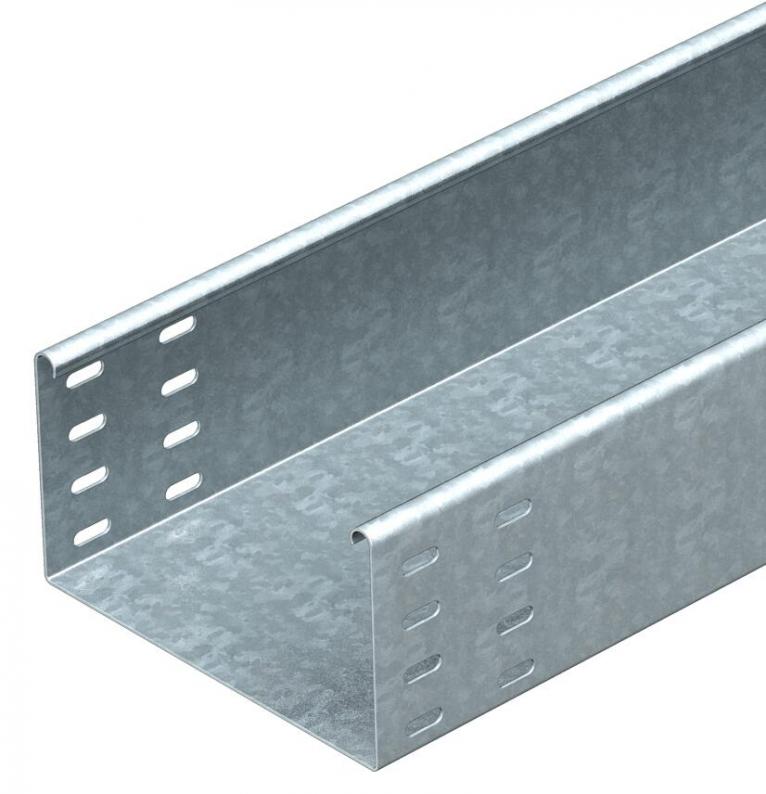

SKSU 110 = sistem za velika opterećenja, pun, sa 110 mm bočne visine.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Nosač kablova je obostrano opremljen perforacijama za povezivanje.
Odgovarajuće prave spojnice se naručuju posebno.
Tehnički podaci

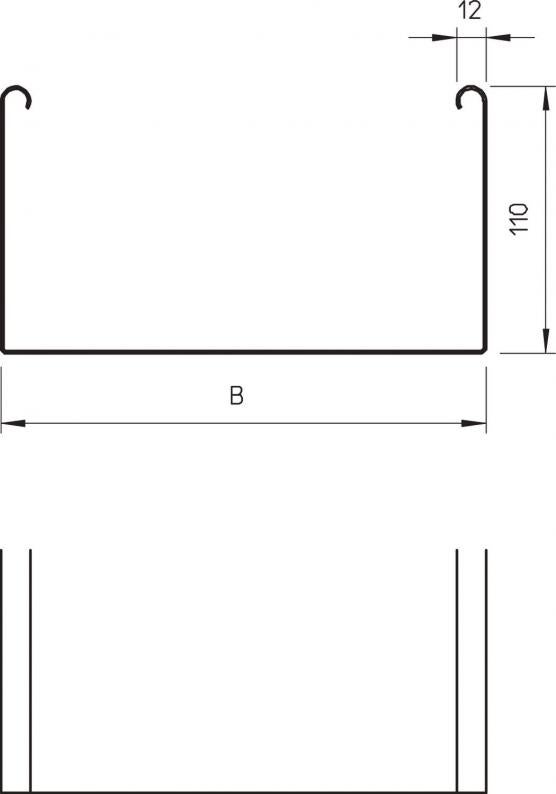

Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 500 mm |
| Visina | 110 mm |
| Dimenzija B | 500 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | ne |
| Varijanta spojnice | bez spojnice |
| Izvedba-za velike raspone | ne |
| Korisni presek | 548 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 1,5 mm |
| Montažna perforacija u podu | ne |
| NATO otvor | ne |
| Korisni presek | 54800 mm² |
| Sa poklopcem | ne |
| Dimenzije | 110 x 500 |
| Usaglašeno sa ROHS | da |
| Dimenzija | 110x500x3000 |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | zašrafljeno |
| Serija proizvoda | SKS Series |
Zaťaženie
| Rastojanje među konzolama 1,5m | 3 kN/m |
|---|---|
| Rastojanje među konzolama 2,0m | 2,4 kN/m |
| Rastojanje među konzolama 2,5m | 1,76 kN/m |
| Rastojanje među konzolama 3,0m | 1,2 kN/m |
| Rastojanje među konzolama 3,5m | 0,84 kN/m |
| Rastojanje među konzolama 4,0m | 0,8 kN/m |

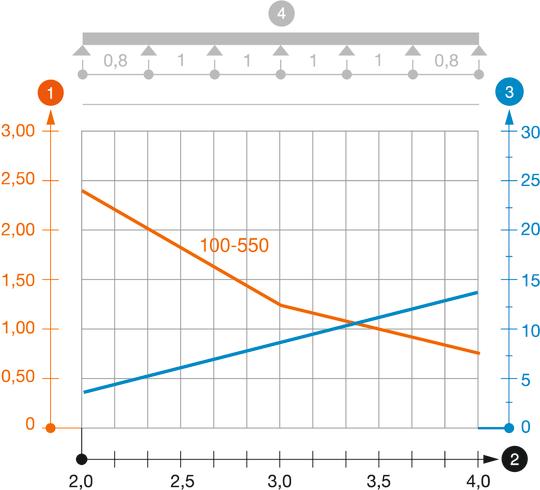

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 19,2981 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 19,2981 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
