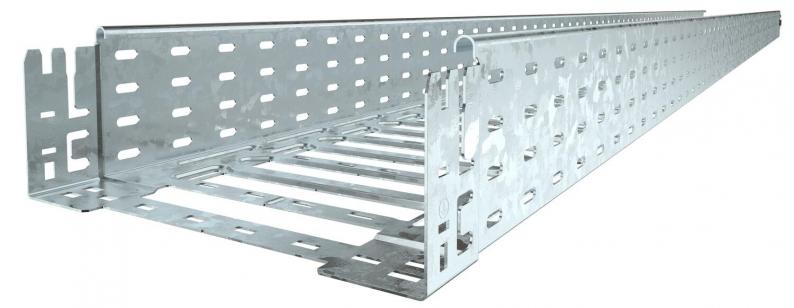

Nosač kablova SKS-Magic® 110 FT
Type SKSM 110 FT
|Item no. 6059631
|EAN 4012195829638
Item no. / Type
Dužina
Širina
Visina
Debljina lima
Smallest selling unit: 3 m
3m
m
Description
Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina nosača kablova iznosi 3.000 mm.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.
Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.
Technical data
Dimenzije
| Dužina | 3050 mm |
|---|---|
| Širina | 100 mm |
| Visina | 110 mm |
| Dimenzija y | 62 mm |
| Dimenzija L | 30 mm |
| Dimenzija B | 100 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | integrisana spojnica |
| Izvedba-za velike raspone | ne |
| Korisni presek | 108 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 1,5 mm |
| Montažna perforacija u podu | da |
| NATO otvor | ne |
| Korisni presek | 10800 mm² |
| Sa poklopcem | ne |
| Usaglašeno sa ROHS | da |
| Dimenzija | 110x100x3050 |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Magnetna zaštita sa poklopcem | 50 dB |
| Magnetna zaštita bez poklopca | 20 dB |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | SKSM Series |
Zaťaženie
| Rastojanje među konzolama 1,5m | 3 kN/m |
|---|---|
| Rastojanje među konzolama 2,0m | 2,57 kN/m |
| Rastojanje među konzolama 2,5m | 2,14 kN/m |
| Rastojanje među konzolama 3,0m | 1,7 kN/m |
| Rastojanje među konzolama 3,5m | 1,25 kN/m |
| Rastojanje među konzolama 4,0m | 0,8 kN/m |

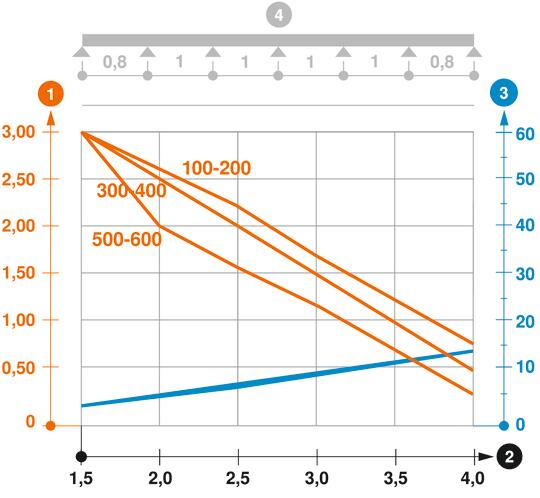

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Environmental Data
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolevke do kapije | 8,9928 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 8,9928 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Sistemski pribor
Article
Type
Item no.
Amount
Downloads
0 selected
Informativni list (1)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Dužina
Širina
Visina
Održavanje funkcionalnosti
Debljina lima
Površina
Materijal
Boja
Item no.
SKSM 110 FT
3050
100
110
ne
1,5
vruće pocinkano utapanjem
Čelik
cink
6059631
SKSM 120 FT
3050
200
110
ne
1,5
vruće pocinkano utapanjem
Čelik
cink
6059635
SKSM 130 FT
3050
300
110
ne
1,5
vruće pocinkano utapanjem
Čelik
cink
6059637
SKSM 140 FT
3050
400
110
ne
1,5
vruće pocinkano utapanjem
Čelik
cink
6059639
SKSM 150 FT
3050
500
110
ne
1,5
vruće pocinkano utapanjem
Čelik
cink
6059641
SKSM 160 FT
3050
600
110
ne
1,5
vruće pocinkano utapanjem
Čelik
cink
6059643
Širina
SKSM 110 FT
Item no.
6059631
Dužina
3050
Širina
100
Visina
110
Održavanje funkcionalnosti
ne
Debljina lima
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
Boja
cink
SKSM 120 FT
Item no.
6059635
Dužina
3050
Širina
200
Visina
110
Održavanje funkcionalnosti
ne
Debljina lima
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
Boja
cink
SKSM 130 FT
Item no.
6059637
Dužina
3050
Širina
300
Visina
110
Održavanje funkcionalnosti
ne
Debljina lima
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
Boja
cink
SKSM 140 FT
Item no.
6059639
Dužina
3050
Širina
400
Visina
110
Održavanje funkcionalnosti
ne
Debljina lima
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
Boja
cink
SKSM 150 FT
Item no.
6059641
Dužina
3050
Širina
500
Visina
110
Održavanje funkcionalnosti
ne
Debljina lima
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
Boja
cink
SKSM 160 FT
Item no.
6059643
Dužina
3050
Širina
600
Visina
110
Održavanje funkcionalnosti
ne
Debljina lima
1,5
Površina
vruće pocinkano utapanjem
Materijal
Čelik
Boja
cink
