Nosač kablova RKS-Magic® 35 FS
Tip RKSM 310 FS
Br.art. 6047417
EAN 4012195390848
Br.art. / Tip
Dužina
Širina
Visina
Debljina lima
kl. PJ: 3 m
3m
m
Opis

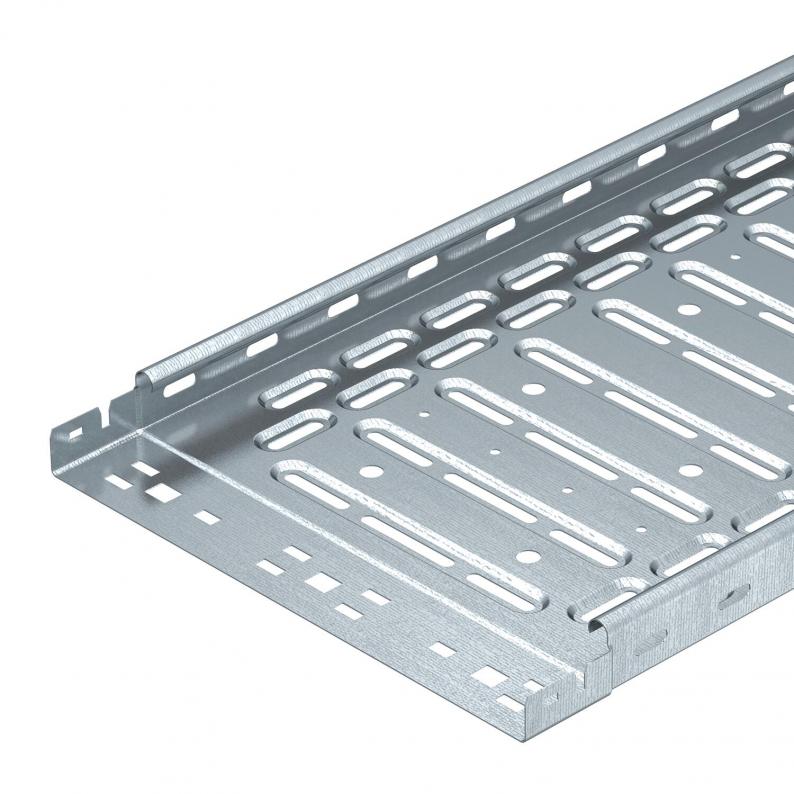

Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina perforiranog nosača kablova iznosi 3.000 mm.
Perforirani nosač kablova raspolaže neprekidnim bočnim perforacijama 7 x 20 mm za instalaciju dodatnih spojnih i montažnih komponenti.
Perforacije za direktno kačenje navojnom šipkom su prečnika 11 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Perforirani nosač kablova raspolaže neprekidnim bočnim perforacijama 7 x 20 mm za instalaciju dodatnih spojnih i montažnih komponenti.
Perforacije za direktno kačenje navojnom šipkom su prečnika 11 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.
Tehnički podaci

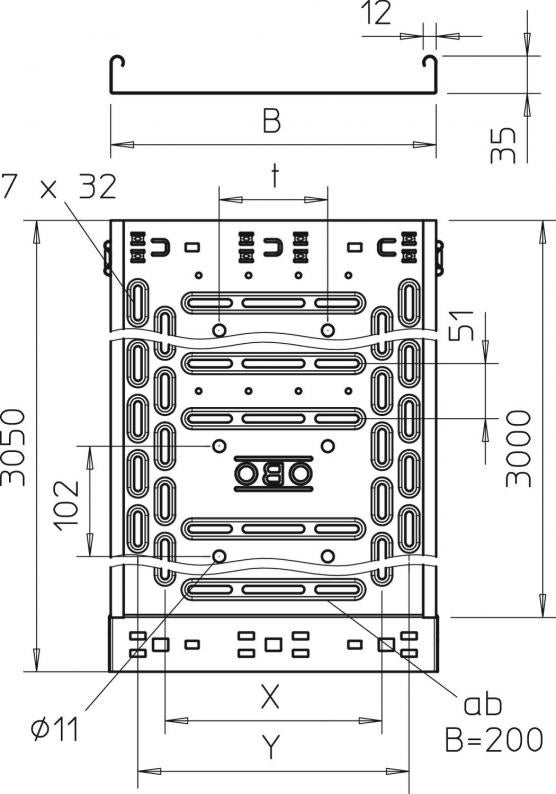

Dimenzije
| Dužina | 3050 mm |
|---|---|
| Širina | 100 mm |
| Visina | 35 mm |
| Dimenzija y | 50 mm |
| Dimenzija B | 100 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | integrisana spojnica |
| Izvedba-za velike raspone | ne |
| Korisni presek | 33 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 0,75 mm |
| Montažna perforacija u podu | da |
| NATO otvor | ne |
| Korisni presek | 3300 mm² |
| Sa poklopcem | ne |
| Usaglašeno sa ROHS | da |
| Podna perforacija | 1 |
| Dimenzija | 35x100x3050 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Magnetna zaštita sa poklopcem | 50 dB |
| Magnetna zaštita bez poklopca | 20 dB |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Korisna dužina | 3000 mm |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | RKSM Series |
Zaťaženie
| Rastojanje među konzolama 1,0m | 1,1 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 0,5 kN/m |
| Rastojanje među konzolama 2,0m | 0,3 kN/m |
| Rastojanje među konzolama 2,5m | 0,15 kN/m |
| Rastojanje među konzolama 3,0m | 0,1 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 2,5373 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 2,5373 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (1)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Varijante
Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Debljina lima
Površina
Materijal
Boja
Br.art.
RKSM 310 FS
3050
100
35
ne
0,75
hladno pocinkovano
Čelik
cink
6047417
RKSM 320 FS
3050
200
35
ne
0,75
hladno pocinkovano
Čelik
cink
6047433
RKSM 330 FS
3050
300
35
ne
0,75
hladno pocinkovano
Čelik
cink
6047460
Širina
RKSM 310 FS
Br.art.
6047417
Dužina
3050
Širina
100
Visina
35
Održavanje funkcionalnosti
ne
Debljina lima
0,75
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
RKSM 320 FS
Br.art.
6047433
Dužina
3050
Širina
200
Visina
35
Održavanje funkcionalnosti
ne
Debljina lima
0,75
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
RKSM 330 FS
Br.art.
6047460
Dužina
3050
Širina
300
Visina
35
Održavanje funkcionalnosti
ne
Debljina lima
0,75
Površina
hladno pocinkovano
Materijal
Čelik
Boja
cink
