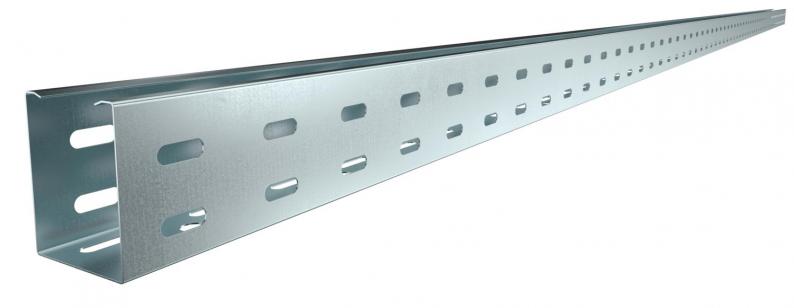

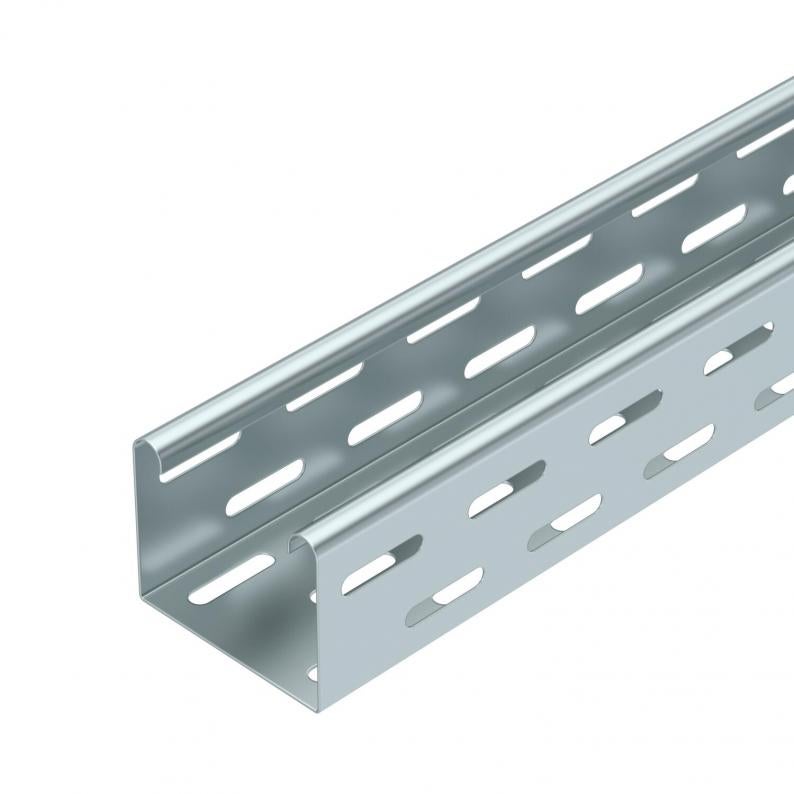

Nosač kablova RKS 60 perforiran
Tip RKS 607 FS
Br.art. 6055893
EAN 4012196388691
Br.art. / Tip
6055893 / RKS 607 FS
Dužina
3000 mm
Širina
75 mm
Održavanje funkcionalnosti
ne
Debljina lima
0,75 mm
Površina
hladno pocinkovano
Materijal
Čelik
kl. PJ: 3 m
3m
m
Opis
RKS 60 = Racionalan sistem nosača kablova bočne visine 60 mm (podni lim neužlebljen).
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Nosač kablova se na konzolu pričvršćuje vijcima tipa FRS M6 x 12 .
Tehnički podaci
Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 75 mm |
| Visina | 60 mm |
| Dimenzija L | 3000 mm |
| Dimenzija B | 75 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | bez spojnice |
| Izvedba-za velike raspone | ne |
| Korisni presek | 42 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 0,75 mm |
| Montažna perforacija u podu | da |
| NATO otvor | ne |
| Korisni presek | 4200 mm² |
| Sa poklopcem | ne |
| Dimenzije | 60 x 75 |
| Usaglašeno sa ROHS | da |
| Podna perforacija | 1 |
| Dimenzija | 60x75x3000 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | zašrafljeno |
| Serija proizvoda | RKS Series |
Zaťaženie
| Rastojanje među konzolama 1,0m | 1,3 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 0,65 kN/m |
| Rastojanje među konzolama 2,0m | 0,4 kN/m |
| Rastojanje među konzolama 2,5m | 0,25 kN/m |
| Rastojanje među konzolama 3,0m | 0,15 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 2,8222 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 2,8222 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
