Nosač kablova RKS 35 FT
Type RKS 305 FT
|Item no. 6047412
|EAN 4012196662142
Item no. / Type
6047412 / RKS 305 FT
Dužina
3000 mm
Širina
50 mm
Održavanje funkcionalnosti
ne
Debljina lima
0,75 mm
Površina
vruće pocinkano utapanjem
Materijal
Čelik
Smallest selling unit: 3 m
3m
m
Description

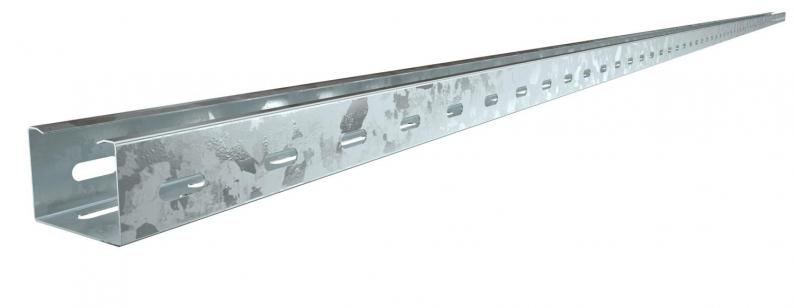

RKS 35 = Racionalni sistem nosača kablova bočne visine 35 mm.
Odgovarajući poklopac sa obrtnom bravom: tip AZDMD 50.
Odgovarajući poklopac sa obrtnom bravom: tip AZDMD 50.

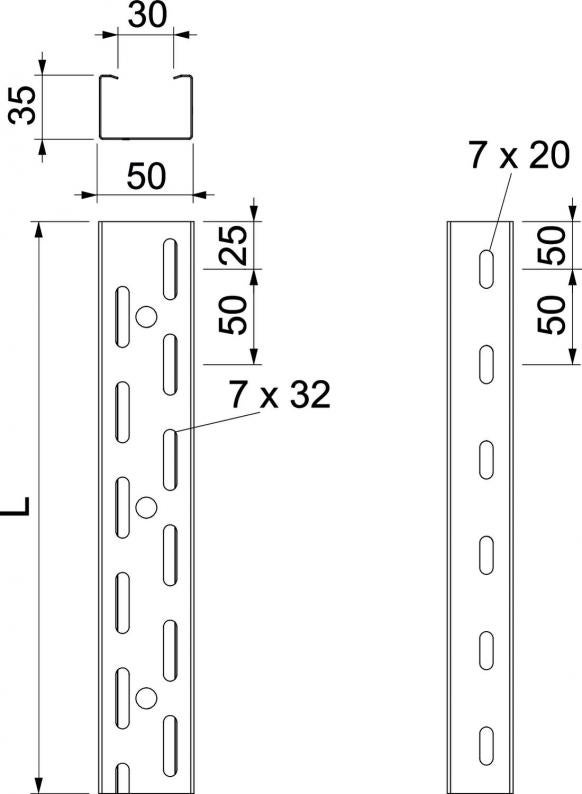

Nosač kablova sa perforiranim donjim delom i bočnim stranama, kao i središnjim perforacijama (Ø11 mm) u donjem delu za dodatna pričvršćivanja.
Technical data
Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 50 mm |
| Visina | 35 mm |
| Dimenzija L | 3000 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | bez spojnice |
| Izvedba-za velike raspone | ne |
| Korisni presek | 16 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 0,75 mm |
| Montažna perforacija u podu | da |
| NATO otvor | ne |
| Korisni presek | 1600 mm² |
| Sa poklopcem | ne |
| Dimenzije | 35x50 |
| Usaglašeno sa ROHS | da |
| Podna perforacija | 7x32 |
| Dimenzija | 35x50x3000 |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | zašrafljeno |
| Serija proizvoda | RKS Series |
Zaťaženie
| Rastojanje među konzolama 1,0m | 1,2 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 0,5 kN/m |
| Rastojanje među konzolama 2,0m | 0,3 kN/m |
| Rastojanje među konzolama 2,5m | 0,1 kN/m |
| Rastojanje među konzolama 3,0m | 0,05 kN/m |

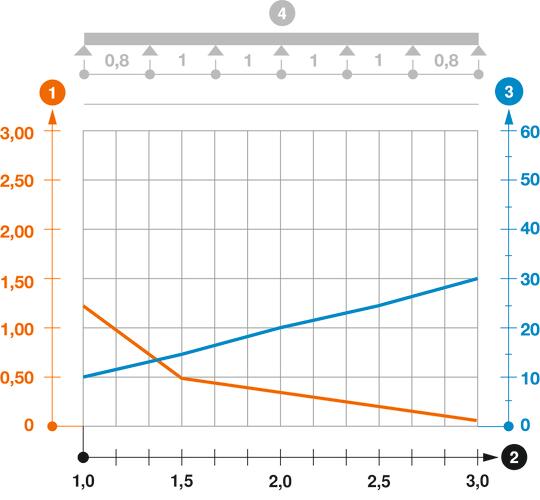

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Environmental Data
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolevke do kapije | 1,9353 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 1,9353 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
