Nosač kablova MKSU 60 FS
Tip MKSU 620 FS
Br.art. 6063187
EAN 4012196063673
Br.art. / Tip
Dužina
Širina
Debljina lima
kl. PJ: 3 m
3m
m
Opis

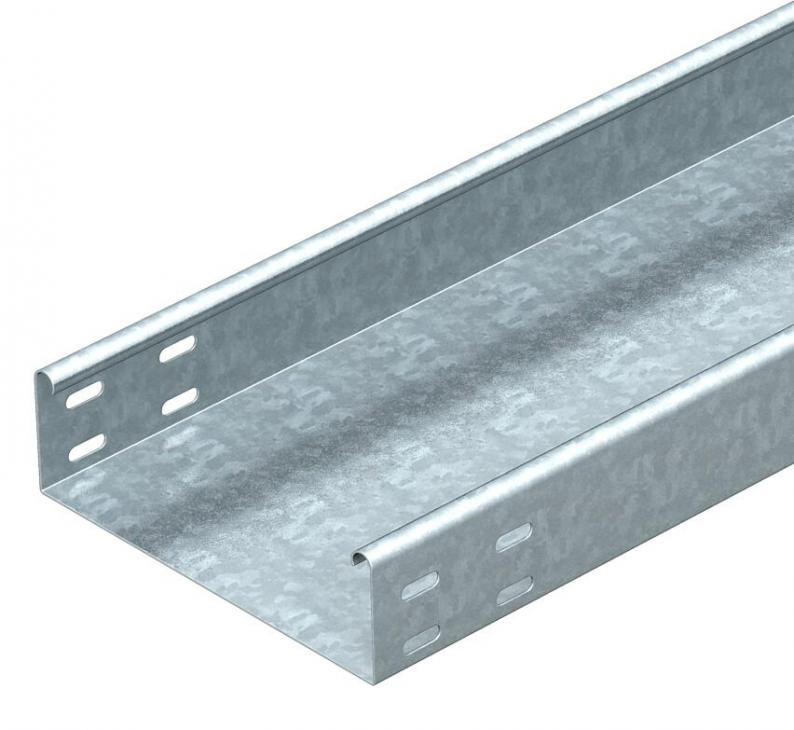

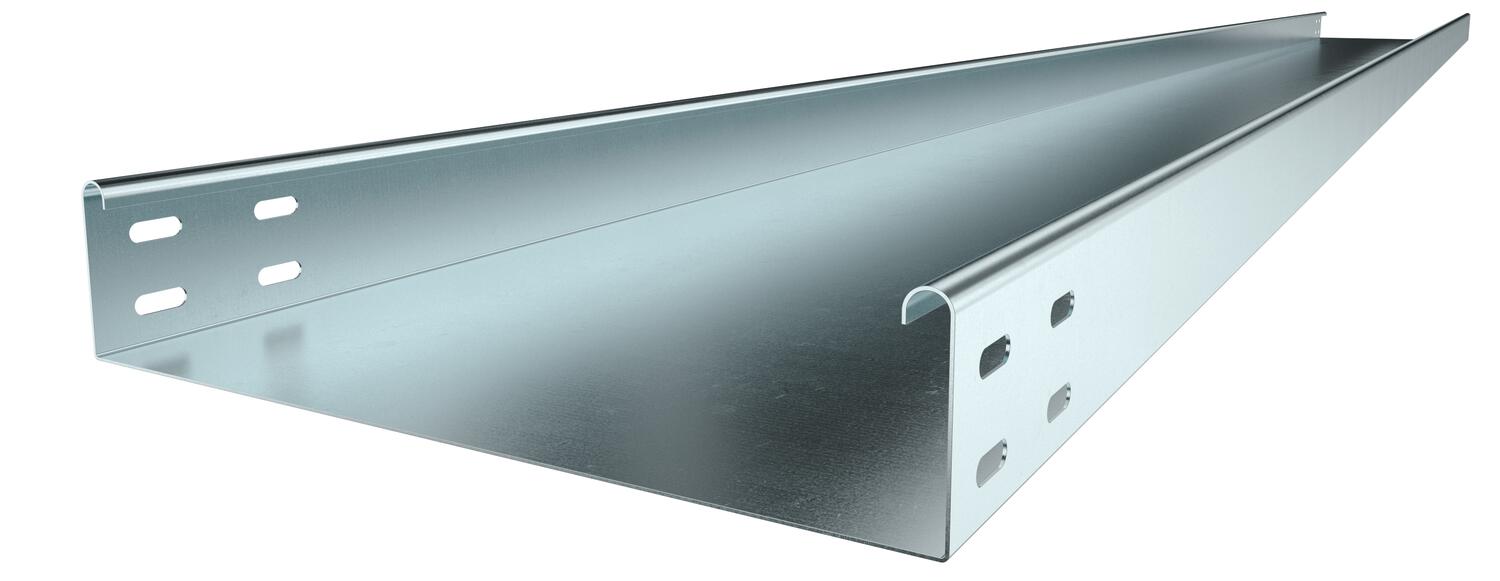

MKSU 60 = sistem nosača kablova za srednje opterećenje, pun, 60 mm bočna visina. Spojnice se naručuju posebno, po potrebi.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Nosač kablova je obostrano opremljen perforacijama za povezivanje.
Tehnički podaci

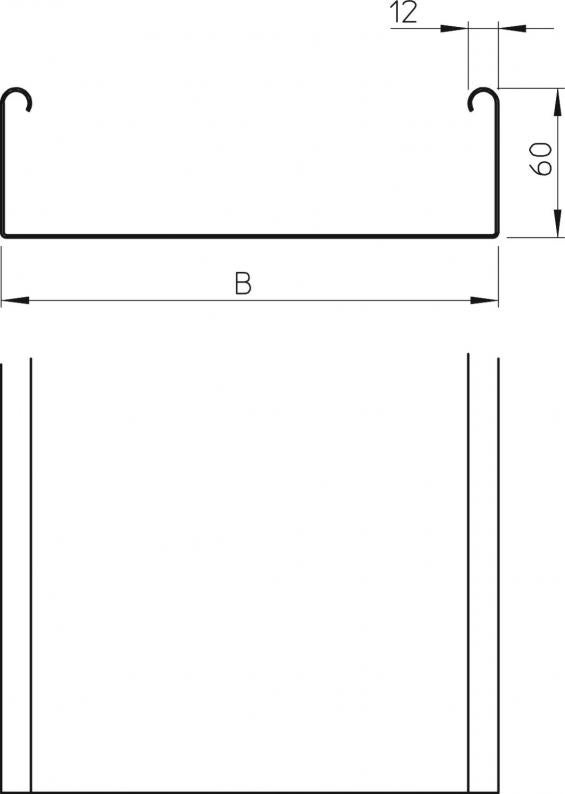

Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 200 mm |
| Visina | 60 mm |
| Dimenzija B | 200 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | ne |
| Varijanta spojnice | bez spojnice |
| Izvedba-za velike raspone | ne |
| Korisni presek | 118 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 1 mm |
| Montažna perforacija u podu | ne |
| NATO otvor | ne |
| Korisni presek | 11800 mm² |
| Sa poklopcem | ne |
| Dimenzije | 60 x 200 |
| Usaglašeno sa ROHS | da |
| Podna perforacija | 0 |
| Dimenzija | 60x200x3000 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | zašrafljeno |
| Serija proizvoda | MKS Series |
Zaťaženie
| Rastojanje među konzolama 1,5m | 1,5 kN/m |
|---|---|
| Rastojanje među konzolama 1,75m | 1,25 kN/m |
| Rastojanje među konzolama 2,0m | 1 kN/m |
| Rastojanje među konzolama 2,5m | 0,5 kN/m |

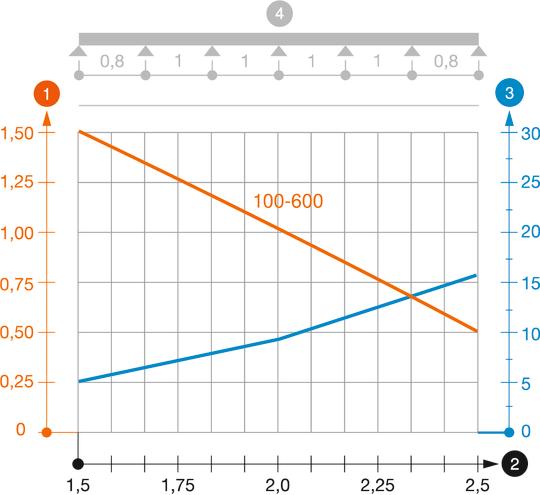

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 6,0783 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 6,0783 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Pribor
Sistemski pribor
Proizvod
Tip
Br.art.
Količina
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Varijante
Tip
Dužina
Širina
Održavanje funkcionalnosti
Debljina lima
Površina
Materijal
Br.art.
MKSU 610 FS
3000
100
ne
1
hladno pocinkovano
Čelik
6063160
MKSU 620 FS
3000
200
ne
1
hladno pocinkovano
Čelik
6063187
MKSU 630 FS
3000
300
ne
1
hladno pocinkovano
Čelik
6063209
Širina
MKSU 610 FS
Br.art.
6063160
Dužina
3000
Širina
100
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
hladno pocinkovano
Materijal
Čelik
MKSU 620 FS
Br.art.
6063187
Dužina
3000
Širina
200
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
hladno pocinkovano
Materijal
Čelik
MKSU 630 FS
Br.art.
6063209
Dužina
3000
Širina
300
Održavanje funkcionalnosti
ne
Debljina lima
1
Površina
hladno pocinkovano
Materijal
Čelik
