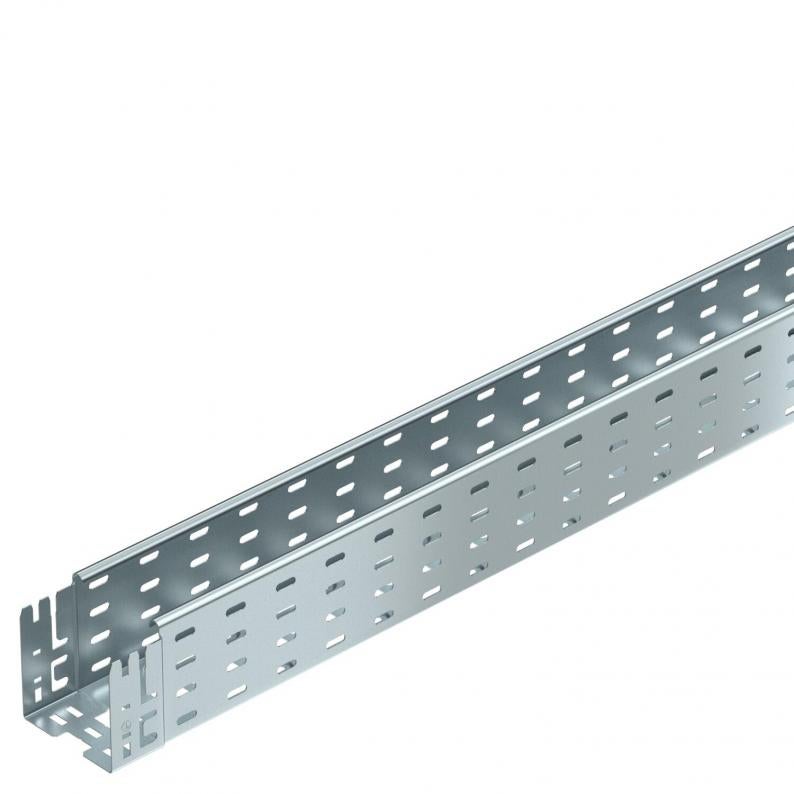

Nosač kablova MKS-Magic® 110 FS
Type MKSM 110 FS
|Item no. 6059156
|EAN 4012195830627
Item no. / Type
Dužina
Širina
Visina
Debljina lima
Smallest selling unit: 3 m
3m
m
Description
Perforirani nosač kablova sa integrisanim sistemom za brzo pričvršćivanje. Korisna dužina nosača kablova iznosi 3.000 mm.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.
Nosač kablova ima kontinuiranu bočnu perforaciju od 7 x 20 mm za ugradnju dodatnih komponenata za spajanje i montažu.
Od širine nosača kablova 200 mm sa 30% perforacije, prema VdS smernici 2092, pogodno za upotrebu ispod sistema za prskanje.
Kontinuirano izjednačavanje potencijala je obezbeđeno bez dodatnih komponenti.
Technical data
Dimenzije
| Dužina | 3050 mm |
|---|---|
| Širina | 100 mm |
| Visina | 110 mm |
| Dimenzija y | 62 mm |
| Dimenzija L | 30 mm |
| Dimenzija B | 100 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | integrisana spojnica |
| Izvedba-za velike raspone | ne |
| Korisni presek | 108 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 1 mm |
| Montažna perforacija u podu | da |
| NATO otvor | ne |
| Korisni presek | 10800 mm² |
| Sa poklopcem | ne |
| Usaglašeno sa ROHS | da |
| Dimenzija | 110x100x3050 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Magnetna zaštita sa poklopcem | 50 dB |
| Magnetna zaštita bez poklopca | 20 dB |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Korisna dužina | 3000 mm |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | MKSM Series |
Zaťaženie
| Rastojanje među konzolama 1,5m | 2 kN/m |
|---|---|
| Rastojanje među konzolama 2,0m | 1,5 kN/m |
| Rastojanje među konzolama 2,5m | 1,07 kN/m |
| Rastojanje među konzolama 3,0m | 0,7 kN/m |
| NEMA klasa opterećenja | 8A |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Environmental Data
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolevke do kapije | 6,1983 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 6,1983 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Sistemski pribor
Article
Type
Item no.
Amount
Item no. 6037300
Krivina sa podesivim uglom 110 FSType
RB W 110 FS
Smallest selling unit: 1 Komad
1Komad
Komad
Downloads
0 selected
Informativni list (1)
Objašnjenja (5)
Sertifikati (1)
Uputstva i pomoć (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Dužina
Širina
Visina
Održavanje funkcionalnosti
Debljina lima
Površina
Materijal
Boja
Item no.
MKSM 110 FS
3050
100
110
ne
1
hladno pocinkovano
Čelik
cink
6059156
MKSM 115 FS
3050
150
110
ne
1
hladno pocinkovano
Čelik
cink
6059158
MKSM 120 FS
3050
200
110
ne
1
hladno pocinkovano
Čelik
cink
6059160
MKSM 130 FS
3050
300
110
ne
1
hladno pocinkovano
Čelik
cink
6059162
MKSM 140 FS
3050
400
110
ne
1
hladno pocinkovano
Čelik
cink
6059164
MKSM 150 FS
3050
500
110
ne
1
hladno pocinkovano
Čelik
cink
6059166
MKSM 160 FS
3050
600
110
ne
1
hladno pocinkovano
Čelik
cink
