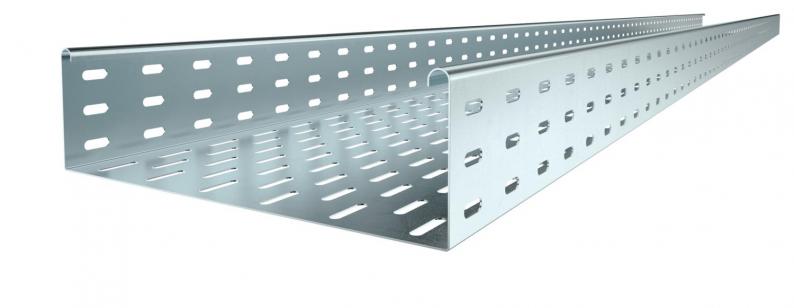

Nosač kablova MKS 85 FS
Tip MKS 810 FS
Br.art. 6057101
EAN 4012196060733
Br.art. / Tip
6057101 / MKS 810 FS
Dužina
3000 mm
Širina
100 mm
Održavanje funkcionalnosti
ne
Debljina lima
1 mm
Površina
hladno pocinkovano
Materijal
Čelik
kl. PJ: 3 m
3m
m
Opis
MKS 85 = Sistem nosača kablova za srednja opterećenja bočne visine 85 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Tehnički podaci

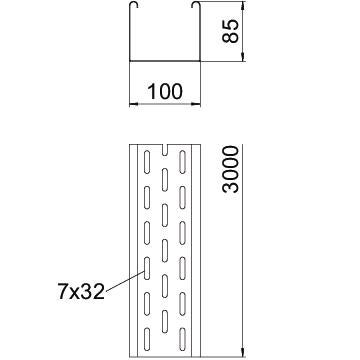

Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 100 mm |
| Visina | 85 mm |
| Dimenzija B | 100 mm |
| Dimension W | 100 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | bez spojnice |
| Izvedba-za velike raspone | ne |
| Korisni presek | 83 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 1 mm |
| Montažna perforacija u podu | da |
| NATO otvor | ne |
| Korisni presek | 8300 mm² |
| Sa poklopcem | ne |
| Dimenzije | 85 x 100 |
| Usaglašeno sa ROHS | da |
| Dimenzija | 85x100x3000 |
| Površina | hladno pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | zašrafljeno |
| Serija proizvoda | MKS Series |
Zaťaženie
| Rastojanje među konzolama 1,5m | 1,75 kN/m |
|---|---|
| Rastojanje među konzolama 1,75m | 1,4 kN/m |
| Rastojanje među konzolama 2,0m | 1,1 kN/m |
| Rastojanje među konzolama 2,5m | 0,5 kN/m |

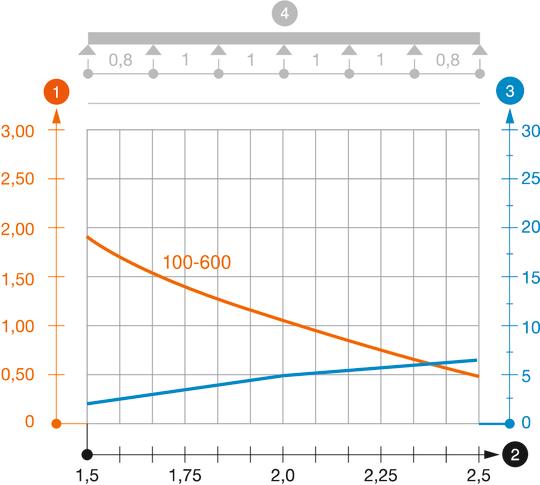

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
od širine 300 mm testirana sa pragom SSLB
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 5,6826 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 5,6826 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
