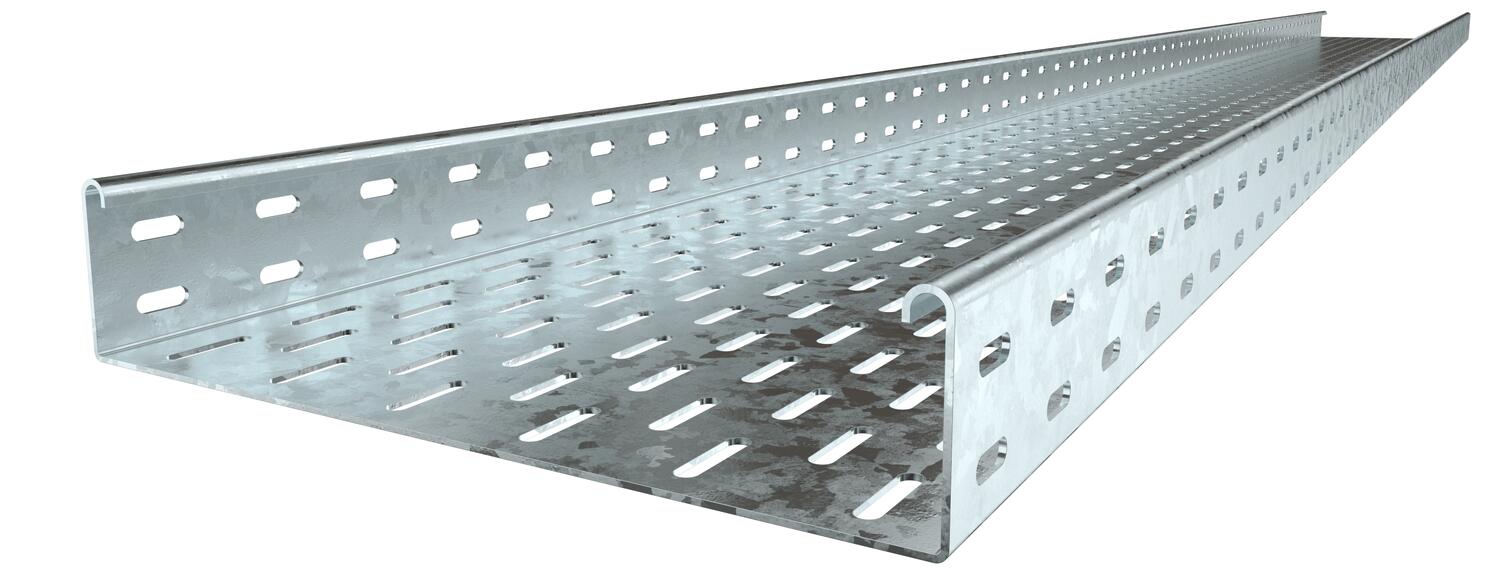

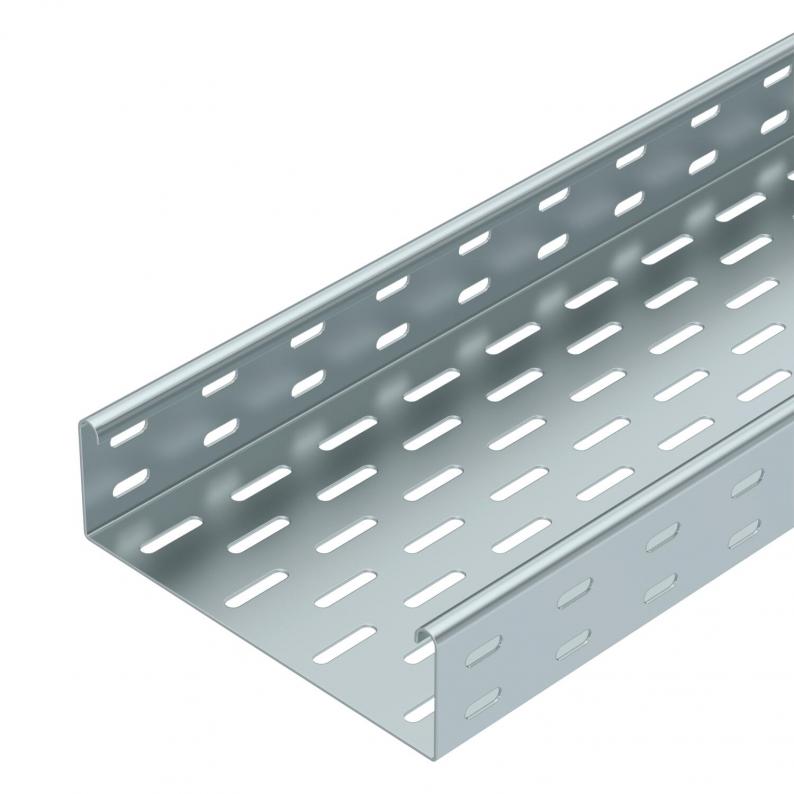

Nosač kablova EKS 60 FT
Tip EKS 630 FT
Br.art. 6056806
EAN 4012196333790
Br.art. / Tip
6056806 / EKS 630 FT
Dužina
3000 mm
Širina
300 mm
Održavanje funkcionalnosti
ne
Debljina lima
2 mm
Površina
vruće pocinkano utapanjem
Materijal
Čelik
kl. PJ: 3 m
3m
m
Opis
EKS 60 = Sistem nosača kabl. za posebno velika opterećenja bočne visine 60 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Brze spojnice se kod svih varijanti naručuju posebno.
Tehnički podaci

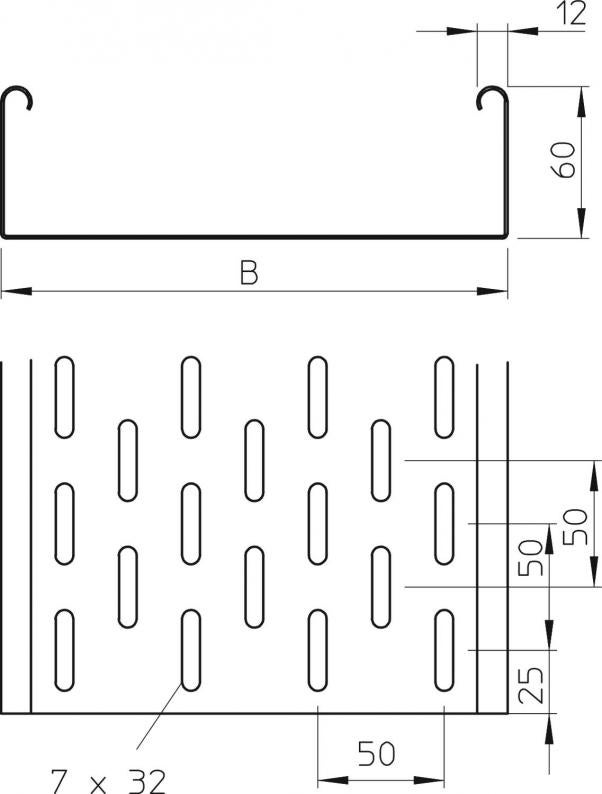

Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 300 mm |
| Visina | 60 mm |
| Dimenzija B | 300 mm |
Tehnički podaci
| Održavanje funkcionalnosti | ne |
|---|---|
| Bočne perforacije | da |
| Varijanta spojnice | bez spojnice |
| Izvedba-za velike raspone | ne |
| Korisni presek | 178 cm² |
| Nerđajući čelik, nagrižen | ne |
| Debljina lima | 2 mm |
| Montažna perforacija u podu | da |
| NATO otvor | ne |
| Korisni presek | 17800 mm² |
| Sa poklopcem | ne |
| Dimenzije | 60 x 300 |
| Usaglašeno sa ROHS | da |
| Dimenzija | 60x300x3000 |
| Površina | vruće pocinkano utapanjem |
| Materijal | Čelik |
| Boja | cink |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | zašrafljeno |
| Serija proizvoda | EKS Series |
Zaťaženie
| Rastojanje među konzolama 1,5m | 2,6 kN/m |
|---|---|
| Rastojanje među konzolama 2,0m | 1,7 kN/m |
| Rastojanje među konzolama 2,5m | 1,4 kN/m |
| Rastojanje među konzolama 3,0m | 0,95 kN/m |

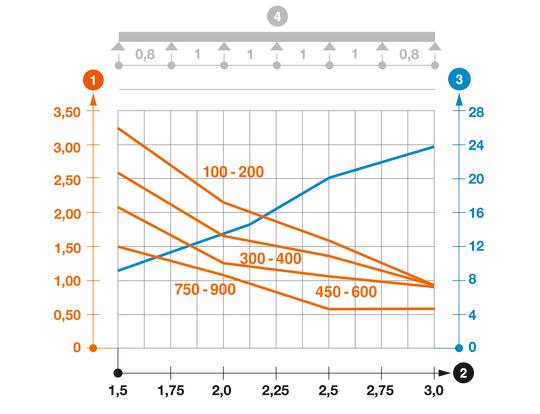

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 15,9919 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 15,9919 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
