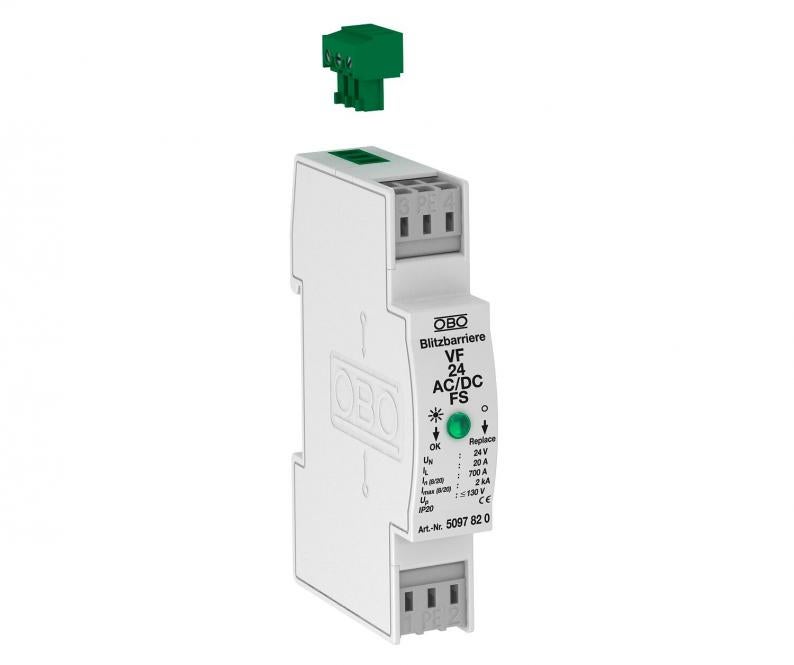

MSR-zaštita za 2-polno napajanje strujom sa daljinskom signalizacijom 24 V AC/DC
Tip VF24-AC/DC-FS
Br.art. 5097820
EAN 4012195578185
Br.art. / Tip
5097820 / VF24-AC/DC-FS
Vrsta zaštite
IP20
Največi trajni napon AC
34 V
Najveći trajni napon DC
46 V
Varijanta polova
2
kl. PJ: 1 Komad
1Komad
Komad
Opis
Zaštita od prenapona / fina mrežna zaštita tip 3 prema EN 61643-11 sa daljinskom signalizacijom
• Sa daljinskom signalizacijom: naizmenični kontaktom bez potencijala
• Za sisteme sa istosmernom i naizmeničnom strujom
• Sa optičkim prikazom funkcije
• Sa priključnim klemama lakim za montažu, bez upotrebe vijaka

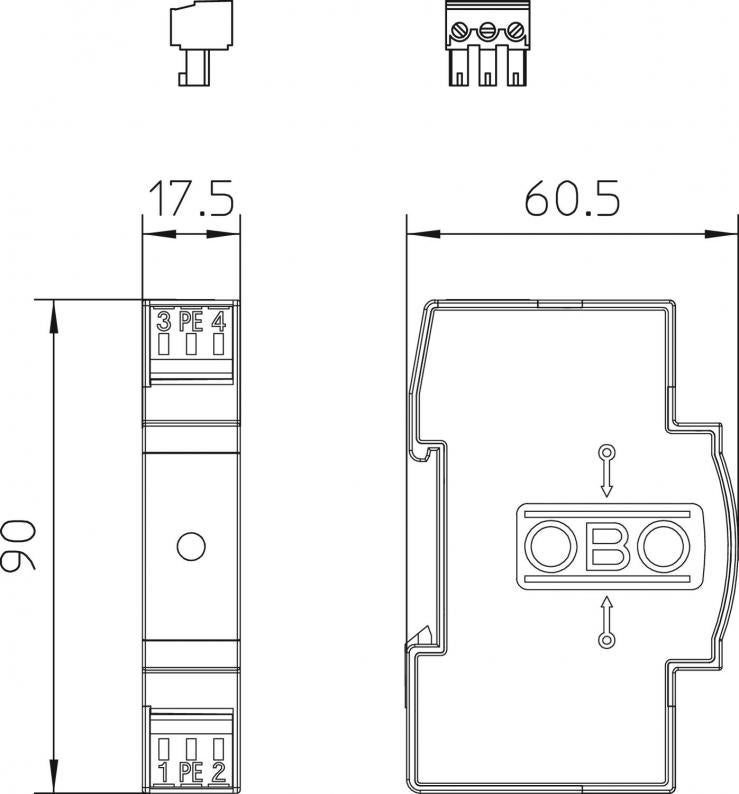

• Sa uštedom prostora 17,5 mm dimenzije rastera
• Y-prekidač
Primena: Univerzalna primena na 35 mm-torban šinama u svim uobičajenim kućištima razdelnika.
• Sa daljinskom signalizacijom: naizmenični kontaktom bez potencijala
• Za sisteme sa istosmernom i naizmeničnom strujom
• Sa optičkim prikazom funkcije
• Sa priključnim klemama lakim za montažu, bez upotrebe vijaka
• Sa uštedom prostora 17,5 mm dimenzije rastera
• Y-prekidač
Primena: Univerzalna primena na 35 mm-torban šinama u svim uobičajenim kućištima razdelnika.
Tehnički podaci
Tehnički podaci
| Broj el. polova | 3 |
|---|---|
| Oblik mreže | ostalo |
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Prag zaštite žila - žila | <160 V |
| Prag zaštite žila - zemlja | <1200 V |
| Vrsta zaštite | IP20 |
| Daljinska signalizacija | da |
| Ispitna klasa tip 3 | da |
| Nominalni napon AC (50 / 60 Hz) | 24 V |
| Prag zaštite [L-N] | ≤1000 |
| Največi trajni napon AC | 34 V |
| Najveći trajni napon DC | 46 V |
| Nominalna struja odvođenja (8/20 µs) | 0,7 kA |
| Varijanta polova | 2 |
| Način montaže | Torban šina 35 mm |
| Maks. prenaponska zaštita mreže | 16 |
| Usaglašeno sa ROHS | da |
| OBO nominalna struja opterećenja (klema ulaza/izlaza) | 20 A |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| SPD prema IEC 61643-1 | klasa III |
| SPD prema EN 61643-11 | Tip 3 |
| LPZ | 2→3 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 2 kA |
| Kontaktno vreme | <25 ns |
| Maksimalni preventivni osigurač | 16 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 24V AC |
Priključne mogućnosti
| FM-kontakti | Izmenjivač |
|---|---|
| Prečnik krutog provodnika (jedno-/višežilni) min. | 0,14 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 2,5 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,2757 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,2757 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
