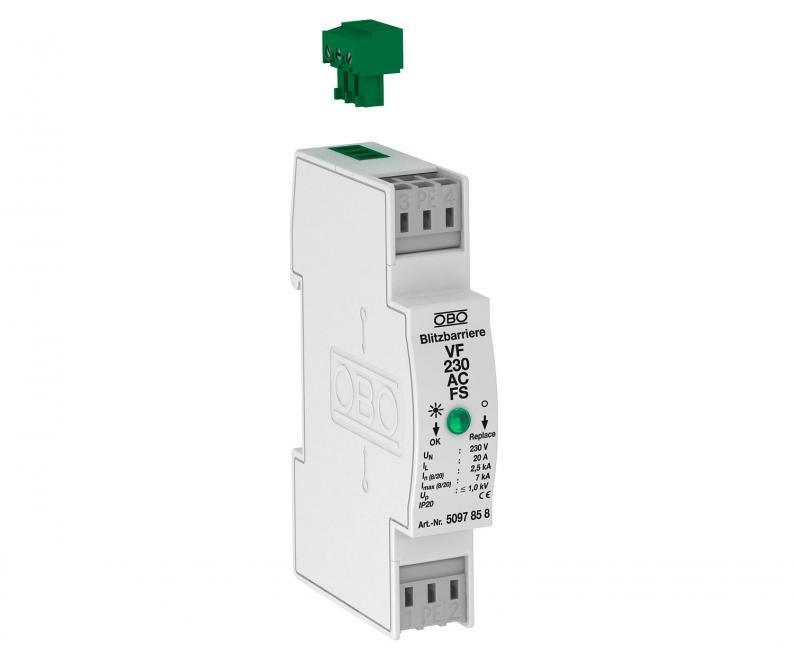

MSR-zaštita za 2-polno napajanje strujom sa daljinskom signalizacijom 230 V AC
Tip VF230-AC-FS
Br.art. 5097858
EAN 4012195578215
Br.art. / Tip
5097858 / VF230-AC-FS
Vrsta zaštite
IP20
Največi trajni napon AC
255 V
kl. PJ: 1 Komad
1Komad
Komad
Opis
Zaštita od prenapona / fina mrežna zaštita tip 3 prema EN 61643-11 sa daljinskom signalizacijom
• Sa daljinskom signalizacijom, naizmeničnim kontaktom bez potencijala, za kontrolu funkcije
• Za sisteme sa AC naizmeničnom strujom
• Sa optičkim prikazom funkcije
• Sa priključnim klemama lakim za montažu, bez upotrebe vijaka
• Sa uštedom prostora 17,5 mm dimenzije rastera
• Y-prekidač
Primena: Univerzalna primena na 35 mm-torban šinama u svim uobičajenim kućištima razdelnika.
• Sa daljinskom signalizacijom, naizmeničnim kontaktom bez potencijala, za kontrolu funkcije
• Za sisteme sa AC naizmeničnom strujom
• Sa optičkim prikazom funkcije
• Sa priključnim klemama lakim za montažu, bez upotrebe vijaka
• Sa uštedom prostora 17,5 mm dimenzije rastera
• Y-prekidač
Primena: Univerzalna primena na 35 mm-torban šinama u svim uobičajenim kućištima razdelnika.
Tehnički podaci
Tehnički podaci
| Broj el. polova | 3 |
|---|---|
| Oblik mreže | ostalo |
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Prag zaštite žila - žila | <1060 V |
| Prag zaštite žila - zemlja | <1400 V |
| Vrsta zaštite | IP20 |
| Varijanta ispitana na eksplozije | ne |
| Daljinska signalizacija | da |
| Ispitna klasa tip 3 | da |
| Nominalni napon AC (50 / 60 Hz) | 230 V |
| Prag zaštite [L-N] | ≤1000 |
| Največi trajni napon AC | 255 V |
| Nominalna struja odvođenja (8/20 µs) | 2,5 kA |
| Način montaže | Torban šina 35 mm |
| Usaglašeno sa ROHS | da |
| OBO nominalna struja opterećenja (klema ulaza/izlaza) | 20 A |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| SPD prema IEC 61643-1 | klasa III |
| SPD prema EN 61643-11 | Tip 3 |
| LPZ | 2→3 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 7 kA |
| Kontaktno vreme | <25 ns |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 230V AC |
Priključne mogućnosti
| FM-kontakti | Izmenjivač |
|---|---|
| Prečnik krutog provodnika (jedno-/višežilni) min. | 0,14 mm² |
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 2,5 mm² |
| Zajednički prag zaštite [L-PE] | 1500 kV |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,8639 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,8639 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
