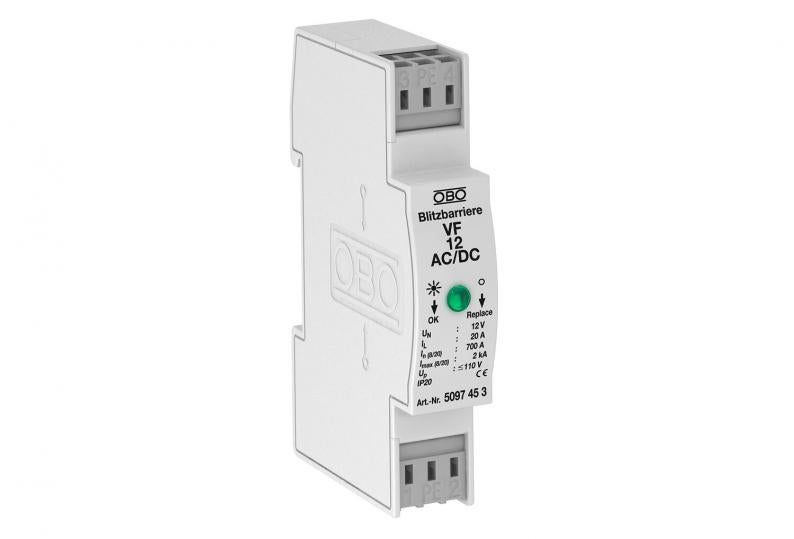

MSR-zaštita za 2-polno napajanje strujom 12 V
Tip VF12-AC DC
Br.art. 5097453
EAN 4012195578116
Br.art. / Tip
Največi trajni napon AC
Najveći trajni napon DC
kl. PJ: 1 Komad
1Komad
Komad
Opis
Zaštita od prenapona / fina mrežna zaštita tip 3 prema EN 61643-11
• Za sistemom sa jednosmernim i naizmeničnim naponima
• Sa optičkim indikatorom funkcije
• Sa priklj. klemama bez vijaka, lakim za montažu
• Dimenzije rastera 17,5 mm koji štede na prostoru
• Y-prekidač
Primena: Univerzalna primena na 35 mm-profilnim šinama u svim uobičajenim kućištima razdelnika.
• Za sistemom sa jednosmernim i naizmeničnim naponima
• Sa optičkim indikatorom funkcije
• Sa priklj. klemama bez vijaka, lakim za montažu
• Dimenzije rastera 17,5 mm koji štede na prostoru
• Y-prekidač
Primena: Univerzalna primena na 35 mm-profilnim šinama u svim uobičajenim kućištima razdelnika.
Tehnički podaci
Tehnički podaci
| Broj el. polova | 3 |
|---|---|
| Oblik mreže | ostalo |
| Izduvno | ne |
| Signalizacija na uređaju | vizuelno |
| Prag zaštite žila - žila | <110 V |
| Prag zaštite žila - zemlja | <1200 V |
| Vrsta zaštite | IP20 |
| Varijanta ispitana na eksplozije | ne |
| Daljinska signalizacija | ne |
| Ispitna klasa tip 3 | da |
| Nominalni napon AC (50 / 60 Hz) | 12 V |
| Največi trajni napon AC | 13,5 V |
| Najveći trajni napon DC | 18 V |
| Nominalna struja odvođenja (8/20 µs) | 0,7 kA |
| Varijanta polova | 2 |
| Način montaže | Torban šina 35 mm |
| Maks. prenaponska zaštita mreže | 20 |
| Varijanta | 12 V verzija |
| Usaglašeno sa ROHS | da |
| OBO nominalna struja opterećenja (klema ulaza/izlaza) | 20 A |
| Radna temperatura min. | -40 °C |
| Radna temperatura maks. | 80 °C |
| SPD prema IEC 61643-1 | klasa III |
| SPD prema EN 61643-11 | Tip 3 |
| LPZ | 2→3 |
| Maksimalna udarna struja odvođenja (8/20 μs) | 2 kA |
| Kontaktno vreme | <25 ns |
| Maksimalni preventivni osigurač | 20 A |
| Temperaturna oblast primene min. | -40 °C |
| Temperaturna oblast primene maks. | 80 °C |
| Dimenzija | 12V AC |
Priključne mogućnosti
| Prečnik krutog provodnika (jedno-/višežilni) min. | 0,14 mm² |
|---|---|
| Prečnik krutog provodnika (jedno-/višežilni) maks. | 2,5 mm² |
Podaci o životnoj sredini
| Packaging without plastic | да |
|---|
| CO2 otisak (GWP) od kolevke do kapije | 0,4134 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,4134 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
Preuzimanja
0 je izabrano
Informativni list (1)
Katalozi & brošure (2)
Objašnjenja (2)
Uputstva i pomoć (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Varijante
Tip
Vrsta zaštite
Največi trajni napon AC
Najveći trajni napon DC
Varijanta polova
Br.art.
VF12-AC DC
IP20
13,5
18
2
5097453
VF24-AC/DC
IP20
34
46
2
5097607
VF48-AC/DC
IP20
60
80
2
5097615
VF110-AC DC
IP20
150
200
2
5097631
VF230-AC/DC
IP20
255
350
2
5097650
