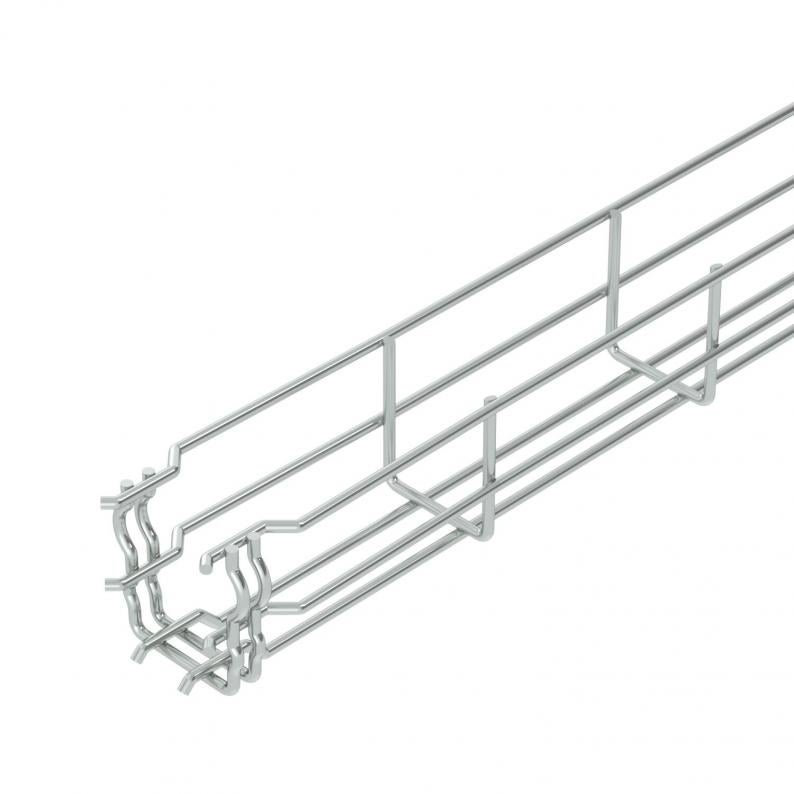

Mrežasti nosač kablova GR-Magic® 55 G
kl. PJ: 3 m
m
Opis
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Tačni podaci o UL-klasifikaciji nalaze se ud odgovarajućoj dozvoli.
Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm (izuzetak GRM 55/50 = 20 x 100 mm).
Ispitano za održavanje funkcija u skladu sa DIN 4102, deo 12 (tip: GRM 55 200 4,8 G, GRM 55 300 G, GRM 55 400 G, verzija montaže i parametri u skladu sa važećim test sertifikatom).
Ispitano za ugradnju iznad spuštenih plafona za zaštitu od požara (tip: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, izloženost vatri 30 minuta, izvršenje instalacije i parametri prema izjavama o zaštiti od požara).
Tehnički podaci
Dimenzije
| Dužina | 3000 mm |
|---|---|
| Širina | 50 mm |
| Visina | 55 mm |
| Dimenzija B | 52 mm |
| Dimenzija H | 58 mm |
Tehnički podaci
| Održavanje funkcionalnosti | da |
|---|---|
| Varijanta spojnice | integrisana spojnica |
| Izvedba-za velike raspone | ne |
| Korisni presek | 16 cm² |
| Nerđajući čelik, nagrižen | ne |
| Korisni presek | 1600 mm² |
| Integrisana pregrada | bez |
| Spojnica bez vijaka | da |
| Oblik profila | U-Oblik |
| Usaglašeno sa ROHS | da |
| Prečnik žice | 3,9 mm |
| Dimenzija | 55x50x3000 |
| Površina | galvanski pocinkovano |
| Materijal | Čelik |
| Boja | cink |
| Zaštita od požara | Primena protivpožarnih prekrivača |
| Tip testa opterećenja prema IEC 61537 | Tip II |
| Vrsta spojnice sistema nosača kablova | Uklopno pričvršćivanje |
| Serija proizvoda | GRM Series |
Zaťaženie
| Rastojanje među konzolama 1,0m | 0,35 kN/m |
|---|---|
| Rastojanje među konzolama 1,5m | 0,2 kN/m |
| Rastojanje među konzolama 2,0m | 0,1 kN/m |
| Rastojanje među konzolama 2,5m | 0,1 kN/m |
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
Podaci o životnoj sredini
| CO2 otisak (GWP) od kolevke do kapije | 1,2752 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 1,2752 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | да |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
