Mrežasti nosač kablova GR-Magic® 55 FT

Mrežasti nosač kablova GR-Magic® 55 FT

Tip GRM 55 200 FT
Br.art. 6001420
EAN 4012196814930
Prikaži sve varijante
Br.art. / Tip
Dužina
Širina
Visina
Održavanje funkcionalnosti
Korisni presek
Prečnik žice

kl. PJ: 3 m

m

Opis

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 55 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Tačni podaci o UL-klasifikaciji nalaze se ud odgovarajućoj dozvoli.


Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm (izuzetak GRM 55/50 = 20 x 100 mm).

  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Underwriters Laboratories Inc., SAD
  • Underwriters Laboratories Inc., SAD
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
  • Klasaodržanja funkcionalnosti E30
  • Stepen održavanja funkcionalnosti E60
  • Klasaodržanja funkcionalnosti E90
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Tehnički podaci

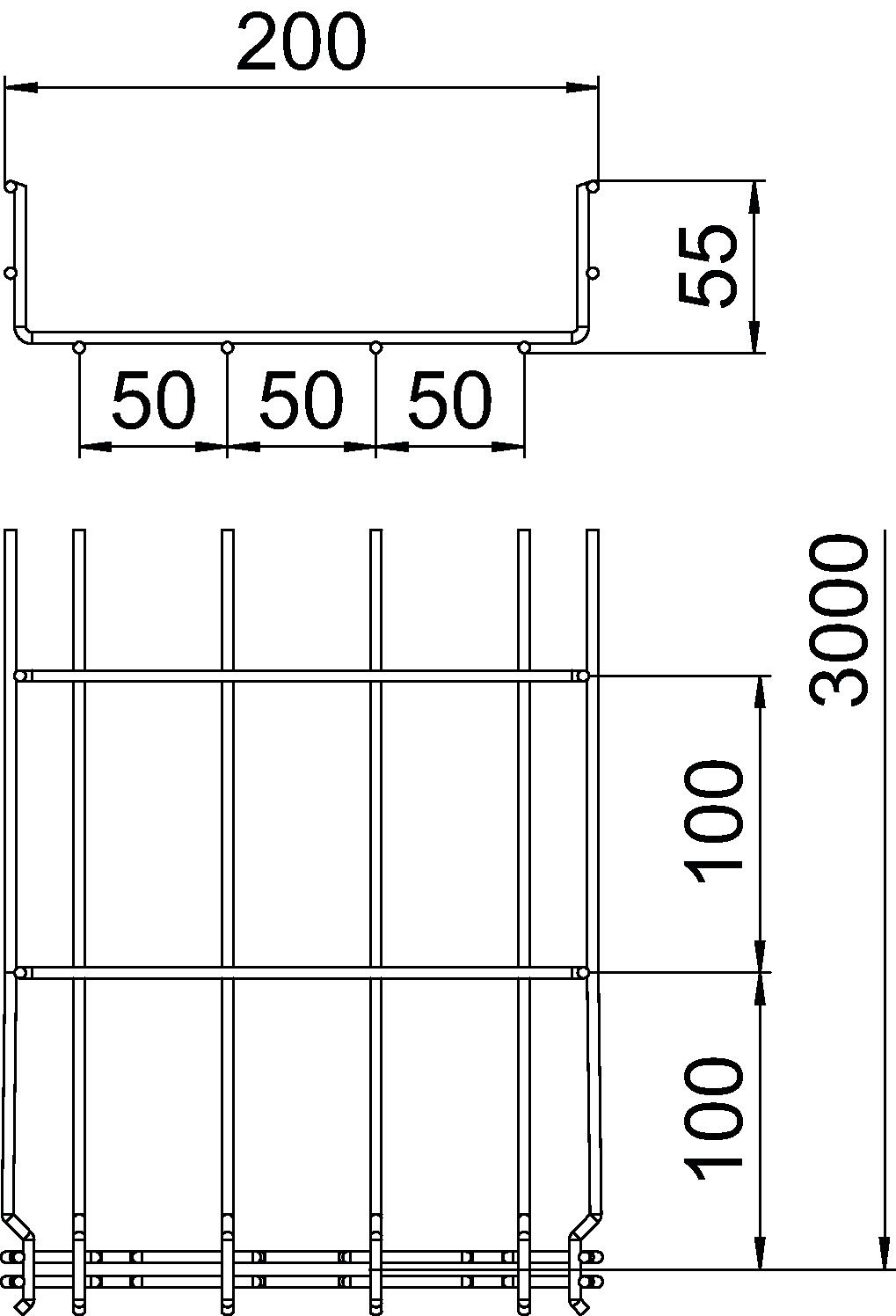

Dimenzije

Dužina3000 mm
Širina200 mm
Visina55 mm
Dimenzija B200 mm
Dimenzija H58 mm

Tehnički podaci

Održavanje funkcionalnostida
Varijanta spojniceintegrisana spojnica
Izvedba-za velike rasponene
Korisni presek87 cm²
Nerđajući čelik, nagriženne
Korisni presek8700 mm²
Integrisana pregradabez
Spojnica bez vijakada
Oblik profilaU-Oblik
Usaglašeno sa ROHSda
Prečnik žice3,9 mm
Dimenzija55x200x3000
Površinavruće pocinkano utapanjem
MaterijalČelik
Bojacink
Zaštita od požaraOdržavanje funkcionalnosti noseće konstrucije specifične za kablove
Tip testa opterećenja prema IEC 61537Tip II
Vrsta spojnice sistema nosača kablovaUklopno pričvršćivanje
Serija proizvodaGRM Series

Zaťaženie

Rastojanje među konzolama 1,0m0,35 kN/m
Rastojanje među konzolama 1,5m0,2 kN/m
Rastojanje među konzolama 2,0m0,1 kN/m
Rastojanje među konzolama 2,5m0,1 kN/m
Dijagram opterećenja Mrežasti nosač kablova GR-Magic tip GRM 55

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja

Rastojanje između oslonaca u m

Defleksija nosača kablova u mm uz dozvoljenih kN/m

Šema opterećenja prilikom testiranja

Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm

Kriva defleksije stranice u zavisnosti od potpornog raspona

Podaci o životnoj sredini

CO2 otisak (GWP) od kolevke do kapije2,1628 kg CO2e / 1 Metar
CO₂ Footprint (GWP)2,1628 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedда
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Pribor

Sistemski pribor
Pribor za montažu
Tip
DGRR 200 FT

kl. PJ: 3 m

m

Br.art. 6016723

Ugaona spojnica FT
Tip
GEV 36 FT

kl. PJ: 20 Komad

Komad

Preuzimanja

0 je izabrano

Informativni list (1)
Katalozi & brošure (8)
Objašnjenja (5)
Sertifikati (7)
Uputstva i pomoć (4)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)

Varijante

Širina
Održavanje funkcionalnosti
Korisni presek
Prečnik žice
GRM 55 200 FT
Br.art.
6001420
Dužina
3000
Širina
200
Visina
55
Održavanje funkcionalnosti
da
Korisni presek
87
Prečnik žice
3,9
GRM 55 300 FT
Br.art.
6001424
Dužina
3000
Širina
300
Visina
55
Održavanje funkcionalnosti
da
Korisni presek
129
Prečnik žice
4,8
GRM 55 400 FT
Br.art.
6001428
Dužina
3000
Širina
400
Visina
55
Održavanje funkcionalnosti
da
Korisni presek
175
Prečnik žice
4,8
GRM 55 500 FT
Br.art.
6001432
Dužina
3000
Širina
500
Visina
55
Održavanje funkcionalnosti
ne
Korisni presek
220
Prečnik žice
4,8
